在大型复合材料固化、重型设备金属粘合等高压需求场景中，240V高压适配性、高效温控及稳定真空环境是提升作业效率与修复质量的核心要素。BriskHeat ACR-4-DB240KIT热补仪带加热毯的套件作为针对性解决方案，依托MIL-STD-810F军用环境认证与波音、空客联合开发的技术积淀，成为高压场景下的可靠之选。该套件以双区独立控制为核心，集成定制化加热毯与双真空泵系统，适配“热压罐外”的各类高功率现场修复需求。本文结合其官方技术文档与工业固化标准，从测试原理、核心技术特性、配置参数及应用场景四维度深入剖析，为设备选型与高效运维提供技术支撑。‌BriskHeat ACR-4-DB240KIT热补仪是专为复合材料修补设计的双区加热系统，包含主机、加热毯、真空附件等组件，支持碳纤维、玻璃纤维等材料的高效修补。

ACR-4-DB240KIT热补仪套件的测试原理

ACR-4-DB240KIT热补仪套件的测试原理基于“高压适配型温度-真空协同闭环控制”技术，通过“传感感知-智能调控-数据追溯”全链路机制，实现240V供电场景下的精准固化管控，核心原理可分为三部分。
温度控制原理以J型热电偶与高压功率模块为核心，DB240KIT套件每区配备10个标准J型热电偶，以10Hz频率实时采集加热毯覆盖区域温度，信号经24位ADC模块转换后传入主控芯片。针对240VAC输入特性，系统采用高压优化的功率输出模块，每区最高30安培电流可实现快速升温，当实测温度与预设曲线偏差≤±0.5°C时，自动切换至脉冲调宽（PWM）模式，最终实现±1.7°C的控制精度。用户可灵活选择热电偶平均值、最高值或最低值作为控温基准，例如在大型碳纤维部件修复中，以平均值控温保障大面积固化均匀性，以最高值控温避免局部欠固化。 真空控制原理采用双泵协同的高压适配设计，DB240KIT内置文丘里真空泵（3.2scfm流量）与电动真空泵（0.26scfm流量），文丘里泵可快速将修复区域压力降至27-28inHg，电动真空泵则稳定维持真空度，配合手动微调阀实现2inHg精度调节。真空传感器实时监测压力状态，当超出设定范围时，系统触发声光报警并自动切换泵组模式：压力过高时启动文丘里泵补抽，过低时开启微调阀泄压，形成动态平衡。该设计适配240V高压供电下的真空需求，预留的外部真空接口可扩展至大型修复场景。
数据追溯与工艺优化原理贯穿固化全程，DB240KIT每1秒记录1组温度、真空度数据，附加时间戳与设备编号后存储于主机内存，支持60条历史固化记录追溯与无限工艺程序存储。固化完成后，数据可通过USB接口导出至Excel或Word，用户可分析温度曲线平稳性与真空保持效果，反向优化工艺。例如在航空大型铝制部件粘合中，通过对比不同升温速率下的温度波动数据，调整240V功率输出曲线，充分发挥高压供电下加热迅速的优势。

ACR-4-DB240KIT热补仪套件的核心技术特性

（一）240V适配型双区独立温控系统

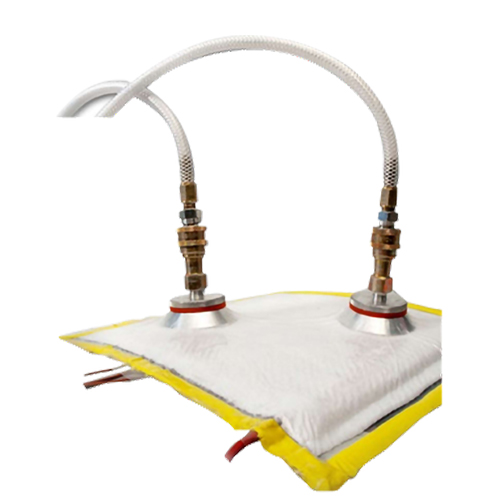

ACR-4-DB240KIT采用双区独立控制设计，专为240V高压场景优化，可同时对两个区域进行差异化温控，适配不规则且大面积的破损面修复。套件包含2块10×10英寸、2块12×12英寸、2块16×16英寸SR固化加热毯，加热毯采用镍铬合金发热丝，最高温度达760°C，且支持尺寸定制，可贴合曲面或异形部件。
为保障温度均匀性，配套的移动热电偶盒可延长457cm，热电偶探头可灵活布置于加热毯边缘、中心等关键点位，减少导线缠绕的同时实现全区域监测。10.1英寸全彩触摸屏实时显示双区温度曲线，不同区域以差异化颜色标注，操作人员可直观掌握温度分布。系统支持存储无限个工艺程序，针对大型风电叶片、船舶部件等不同场景预设专属曲线，无需重复调试，借助240V高压的高功率输出优势，大幅提升作业效率。
（二）高压兼容的真空系统可靠性设计
DB240KIT的真空系统以高压环境适配性与冗余保护为核心。双真空泵采用互补设计：文丘里泵依赖压缩空气驱动，适用于无稳定240V电源的户外大型作业场景；电动真空泵采用高压直流无刷电机，运行噪音≤65dB，适配室内高功率作业需求。4根10英尺真空软管与4个卡扣式快接口可快速搭建密封腔体，接口泄漏率低于0.1inHg/小时，确保真空稳定性。
安全性方面，系统实现温控与真空联动保护：当真空度未达设定值时，240V功率输出模块自动限制加热功率，避免气泡残留导致固化缺陷；若加热毯破损引发温度异常，真空系统立即切断气源。主机输入端配备接地故障断路器，在0.1秒内切断电源，符合UL电气认证的高压安全标准，降低240V作业的触电风险。同时，主电源电压最大波动允许范围为额定电压的10%，可应对高压供电环境中的电压波动问题。
（三）多语言智能操作与数据管理系统
ACR-4-DB240KIT以便捷化操作为核心，10.1英寸触摸屏支持中文、英语、法语等七种语言，界面分为工艺选择、参数设置、数据查询三大模块，适配不同区域操作人员需求。多级密码保护功能可限制工艺参数修改权限，避免非授权操作导致的偏差。系统可重复打印包含固化时间、温度曲线、真空变化等信息的报表，满足质量追溯要求。
数据传输与软件升级功能进一步提升适配性，通过USB接口可将数据直接导出至通用办公软件，无需专用程序即可打开分析。BriskHeat免费提供软件更新，用户可通过USB完成主机升级，新增功能涵盖故障自诊断、工艺曲线拟合等，确保240V场景下设备性能持续优化。在航空维修中，数据可直接上传至波音、空客质控平台，加速修复流程审核。

ACR-4-DB240KIT热补仪套件的配置参数与应用场景

（一）核心配置参数表


类别	部件名称	规格参数	技术特性
主机系统	ACR4热补仪主机	尺寸584×457×305mm，重量21kg	双区控制，240VAC输入，MIL-STD-810F/UL认证
加热组件	SR固化加热毯	10×10英寸（2块）、12×12英寸（2块）、16×16英寸（2块）	镍铬合金发热丝，最高760°C，可定制尺寸
传感部件	J型热电偶	6英尺长，共20个	温度精度±0.5°C，支持多点位监测
真空部件	双真空泵系统	文丘里泵3.2scfm，电动泵0.26scfm	压力27-28inHg，精度2inHg，预留外部接口
辅助配件	真空软管/快接口	10英尺软管4根，快接口4个	卡扣式连接，低泄漏率
电气系统	输入电源线	10英尺长，2根；输入电源插头NEMA等级L6-30P	240VAC适配，接地故障保护

（二）关键性能指标表


性能类别	具体参数	行业适配性
温度控制	精度±1.7°C，最高760°C	适配大型树脂固化、金属粘合等高压场景
真空控制	精度2inHg，压力27-28inHg	满足大型复合材料无气泡固化需求
存储能力	无限工艺程序，60条历史记录	适配多场景批量修复追溯
环境适应	工作温度5-40°C，海拔≤2000米	支持户外、高空等240V适配场景
数据传输	USB接口，支持Excel/Word导出	符合工业质量追溯标准

（三）典型应用场景
在航空航天领域，ACR-4-DB240KIT适配大型复合材料部件的现场修复。某航空公司维修中，针对机翼20×20英寸复合材料损伤区域，拼接16×16英寸加热毯覆盖，通过移动热电偶盒监测边缘与中心温度，双真空泵维持28inHg真空度，按预设曲线240V加热至200°C保温3小时，固化数据上传至质控系统，修复后强度达原部件96%以上，高效的加热效率大幅缩短了维修周期。
在风电装备领域，该套件适用于风场的大型叶片大面积修复。维修人员采用多块加热毯拼接覆盖破损区域，利用双区控制使修复区与周边温差≤5°C，避免热应力变形，文丘里泵快速建立真空环境排出气泡，240V供电适配风场高压电源，修复后叶片可承受极端风速载荷，且作业效率较低压设备提升40%。
在船舶制造领域，DB240KIT用于大型船体碳纤维部件划痕修复。选用定制尺寸加热毯局部加热，以热电偶平均值控温保障粘合均匀性，电动真空泵稳定维持真空，固化数据实时打印存档，适配船厂240V标准电源，提升修复效率与质量稳定性，满足船舶制造的高要求。

BriskHeat ACR-4-DB240KIT热补仪带加热毯的套件以240V高压适配为核心优势，通过温度-真空协同控制原理与成熟技术设计，在高功率现场修复领域展现出强适配性。DB240KIT凭借双区独立温控、双泵冗余真空、多语言智能操作等特性，结合定制化加热毯与精准传感组件，实现从工艺设置到质量追溯的全流程管控，军用级认证与航空企业推荐更保障其可靠性。对于用户而言，掌握该套件的高压适配特性与操作逻辑，可充分发挥其在240V场景下的应用价值，有效提升复合材料固化与金属粘合的效率和质量。
