BETA800温度校验仪
在进行温度校验时，BETA800温度校验仪是我们的理想选择，它功能强大，操作简单，通过将热电偶和热电阻功能组合在一起，使用它可以校验所有的温度仪表及温度变送器

功能特性：

• 简单，易于操作，直观的用户界面。
• 简单、易学的3键式Martel菜单系统。
• 新型、清晰带背光的图形显示。
• 全新流线型的外观设计。
• 热电阻、热电偶的校验一块表即可完成
• 用于罗斯蒙特3144或所有其它的智能变送器
• 可直接通过键盘输入快速改变输出。
• 可用户自定义设定值
• 高达±0.3℃(热电阻)、±0.4℃(热电偶)的精度。
• 高达精度可达0.015%RD。
• 输入、输出模式可选。
• 可输入、输出0-20VDC，(精度为0.015%RD)。
• 每个输出功能可存储9个设定点，方便以后校验。
• RS232串行通讯接口。
• 满足CE要求设计符合IEC1010安全标准。
• 800温度校验仪参数(23°C±5°C)

热电偶测量和发送

热电偶	测量/发送	精度	分辨率
J	－200～0℃ 0～1200℃	0.6℃ 0.4℃	0.1℃
K	－200～0℃ 0～1370℃	0.8℃ 0.5℃	0.1℃
T	－200～0℃ 0～400℃	0.6℃ 0.5℃	0.1℃
E	－200～0℃ 0～950℃	0.5℃ 0.4℃	0.1℃
R	－20～0℃ 0～500℃ 500～1750℃	2.4℃ 1.7℃ 1.3℃	0.1℃
S	－20～0℃ 0～500℃ 500～1750℃	2.4℃ 1.7℃ 1.4℃	0.1℃
B	600～800℃ 800～1000℃ 1000～1800℃	2.1℃ 1.7℃ 1.3℃	0.1℃
L	－200～0℃ 0～900℃	0.45℃ 0.4℃	0.1℃
U	－200～0℃ 0～400℃	0.7℃ 0.45℃	0.1℃
N	－200～0℃ 0～400℃	1.1℃ 0.6℃	0.1℃

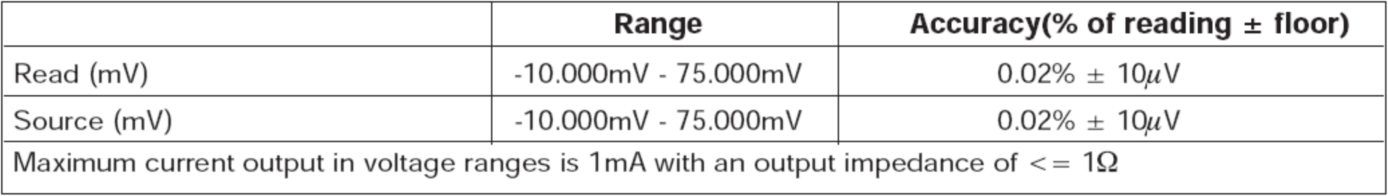

mV	－10～＋75mV	0.015%	0.001mV

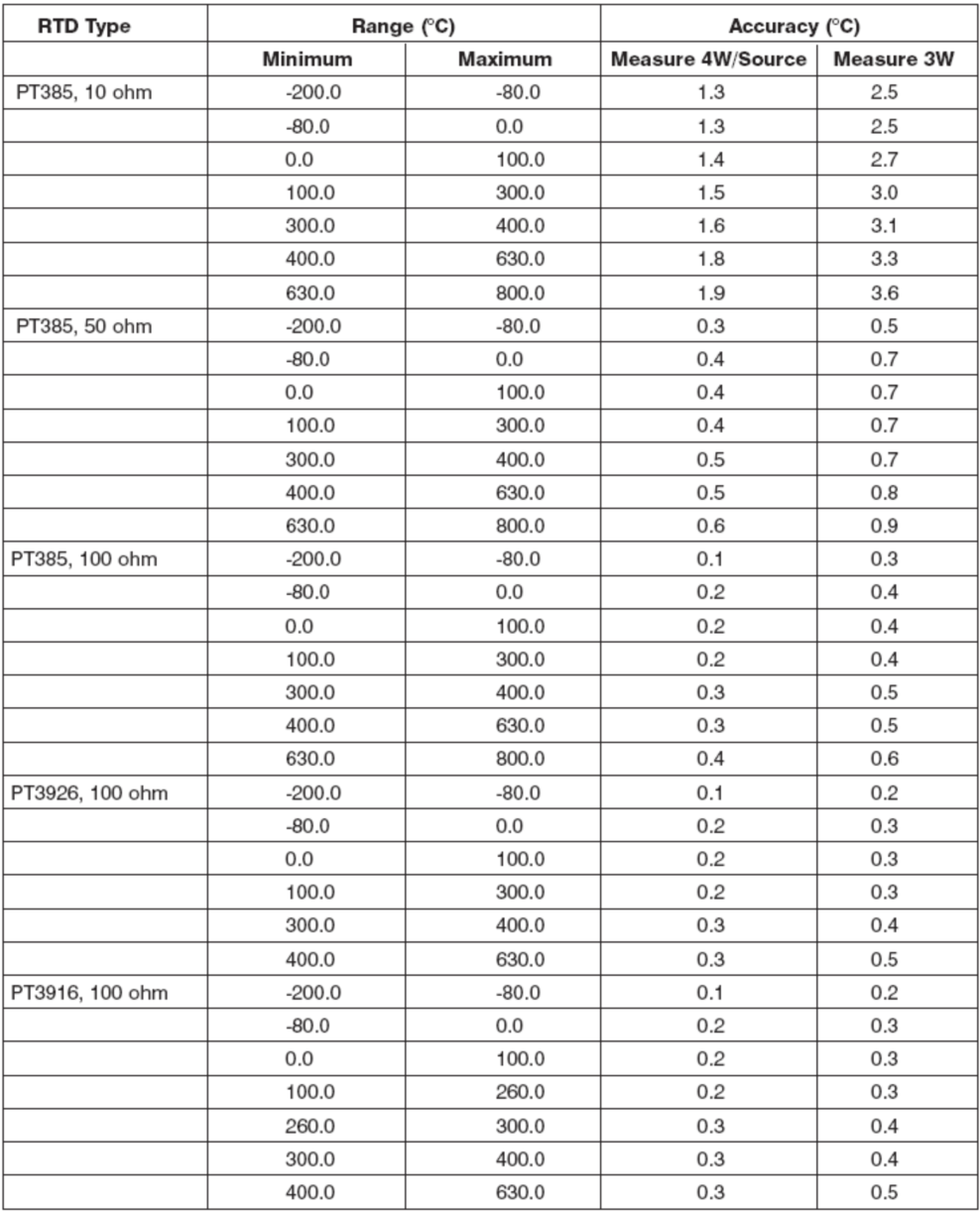

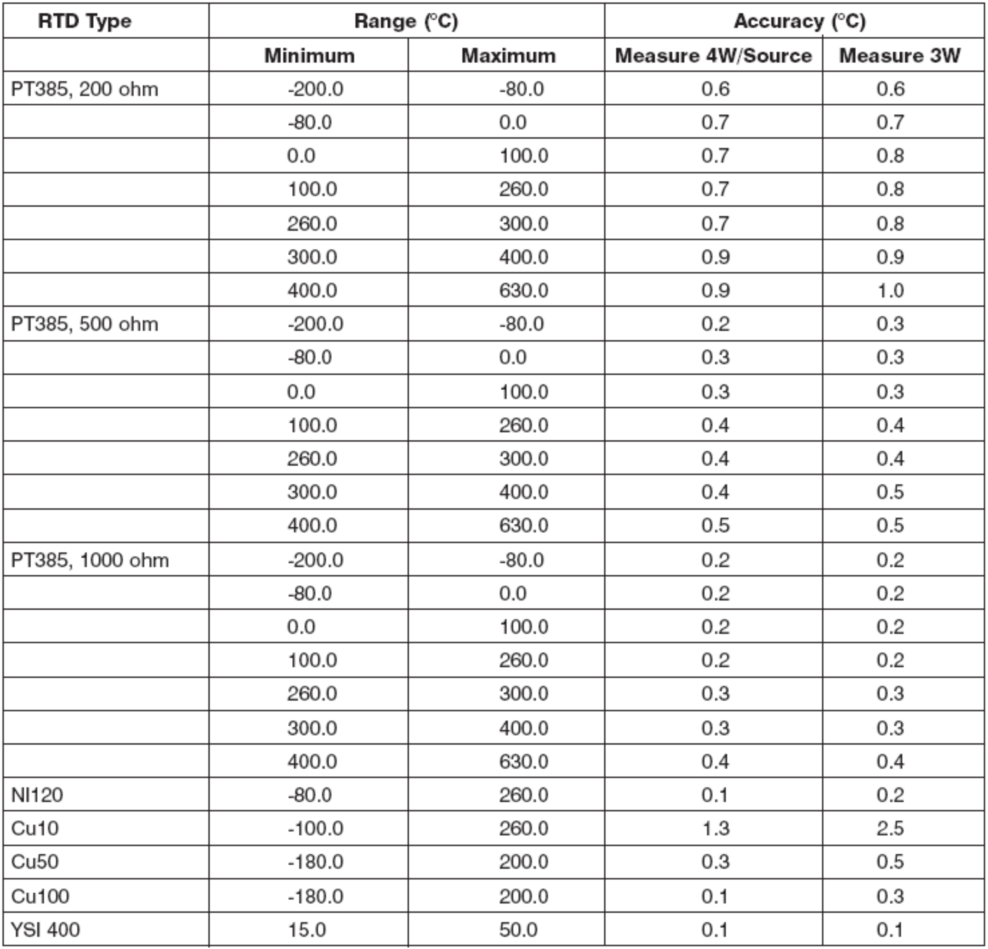

热电阻测量和发送

热电偶	测量/发送	精度	分辨率
Ni120(672)	－80～260℃	0.2	0.1℃
Pt100(385)	－200～800℃	0.33	0.1℃
Pt100(3926)	－200～630℃	0.3	0.1℃
Pt100(3916)	－200～630℃	0.3	0.1℃
Pt200(385)	－200～630℃	0.8	0.1℃
Pt500(385)	－200～500℃ 500～630℃	0.3 0.4	0.1℃ 0.1℃
Pt1000(385)	－200～100℃ 100～680℃	0.3 0.2	0.1℃ 0.1℃
Cu10	－100～250℃	2.2	1℃
Cu50	－180～200℃	0.4℃	0.1℃
Ys1400	15～50℃	0.05℃	0.01℃
电阻	0～400Ω 400～3200Ω	0.01Ω	0.01Ω
		0.1Ω	0.01Ω

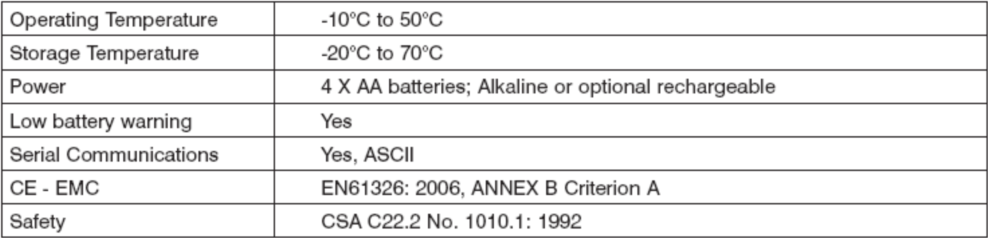

一般指标
存储温度：﹣20℃～60℃
操作温度：﹣10℃～50℃
安全：CSAC22.2NO.1010:1992
尺寸：22.1×10.6×5.8cm
重量：0.849kg
电源：6VDC/4节AA碱性电池
标准配置：测试线，橡胶保护套，NIST证书，电池，使用手册

1、产品简介
BETA800是一种便携式、由电池供电的多功能过程校验仪，该设备可测量或模拟输出温度量。BETA800具有如下功能及特点：
1、显示屏显示区域可读取/输出热电阻、热电偶、毫伏值和电阻值。l
2、热电偶输入输出端带有自动冷端温度补偿。l
3、每个电信号或物理量的测量量程范围内均可设定5个递增或递减数值点。l
4、互动式的使用菜单。l
5、可使用自带的RS232接口进行远程控制。l

1.1标准配置
一套完整的BETA800应包括如下部分：BETA800主机，使用手册，测量导线套，橡胶外壳，NIST证书。

1.2安全事项
请在使用BETA800时需注意以下几点：l
1、请勿超过额定电压，详见量程范围说明。
2、遵循一切设备安全条例。l
3、当测量导线插在电流测量端时，请不要使测量头接触电压源。l
4、如BETA800已损坏，请不要继续使用。
5、在使用前请检查仪器的外壳，查看是否有裂纹或缺口。
6、要特别注意连接导线的接头部位的绝缘材料是否完整。
7、测量时请选择正确的功能和量程。l
8、使用前请确认电池仓的盖子是否已关严。l
9、打开电池仓之前请将测量导线从BETA800上拔下。l
10、检查测量导线的绝缘材料是否已经损坏或已有金属部分裸露在外，在使用BETA800前请将已坏的测量导线进行更换。l
11、在使用测量导线的夹头时，手指部分请不要触摸夹头。
12、请勿非正常使用BETA800，这种行为可能会减少仪器的使用寿命。
13、在使用中如有疑问，请与我公司技术售后服务部门联系。l
14、请不要在含有爆炸性气体、蒸汽或灰尘的环境中使用BETA800。l
15、当外接压力模块时，请确保压力导管在连接或拆除时处于关闭和泄压状态。l
16、在更换使用功能前，请拔下测量导线。l
17、对BETA800进行维修时，请使用指定配件进行更换。l
18、请在电池电压过低时更换电池，以免对读数产生不良的影响。

2、操作界面

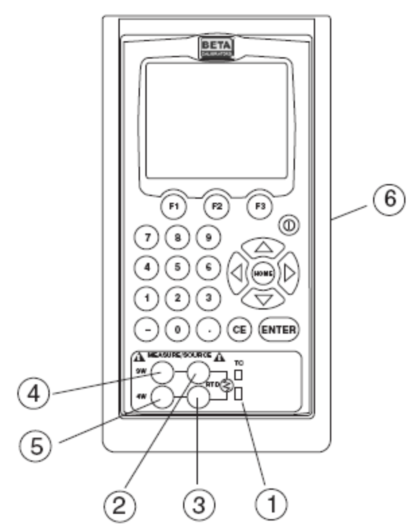

下图1中标出了BETA800各个输入/输出接口的位置，在表1中分别说明了它们的具体功能。

图1：输入/输出端
表1：输入/输出端功能说明

编号	名称	功能
1	TC输入/输出	可模拟或测量热电偶信号
2、3	输出/测量	可模拟或测量热电阻信号
4、5	模拟/测量RTD3W/4W	可测量3线制或4线制热电阻信号
6	数据端口	可连接电脑进行远程控制

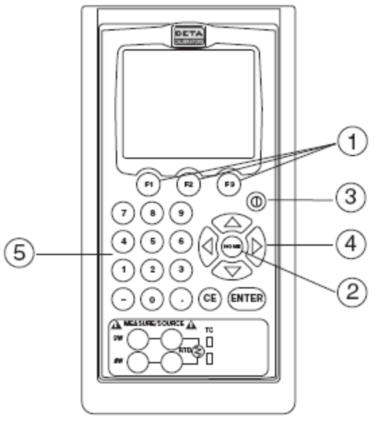

下图2中标出了各个按键的位置，在表2中分别说明了它们的具体功能。

图2：键盘

表2：键盘功能

编号	名称	功能
1	功能键F1、F2、F3	用于操作位于显示屏下方的菜单条
2	HOME	退回主菜单
3	电源开关	开/关机
4	方向按键	左、右方向键用于选择输出数值的改变位置，上、下方向键用于增加或减少输出值，也可以进行线性输出
5	数字输入键盘	用于输入数值

2.1操作显示部分

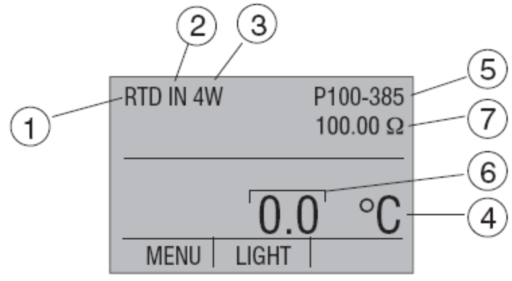

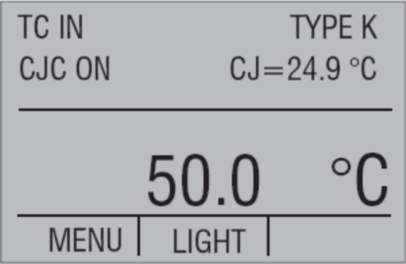

如图3所示，BETA800菜单条可对显示部分进行设定，选择所需要的功能。在表3中可以看到各个显示部分的功能。

图3：显示部分
表3：显示功能

编号	名称	功能
1	基本参数	决定所测量或模拟的参数，可选择的参数有：电压输入/输出、热电偶、热电阻、频率、脉冲、压力，电流输入/输出和两线制电流模拟输出。
2	输入/输出控制	可在输入模式（读）和输出模式（源）两种模式之间选择。
3	附加设定	仅适用于热电偶和热电阻测量，对热电偶进行测量时，此部分显示为（冷端补偿）是否开启的选择。对热电偶进行测量时，此部分显示为热电阻的类型（2线制、3线制、4线制）。
4	工程单位	用于显示当前功能所使用的工程单位
5	传感器类别	用于选择热电偶和热电阻的分度号，还可以显示脉冲和频率的振幅以及压力单位。
6	读数显示	显示测量或模拟输出的数值，“OL”符号代表超出量程范围或处于没有信号输入。
7	二级值	显示热电偶的mV值或热电阻的Ω值

2.2菜单条

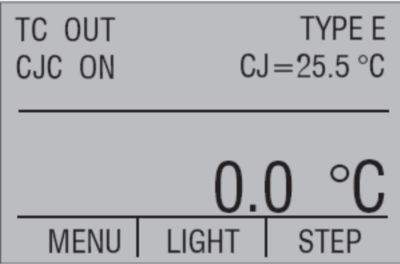

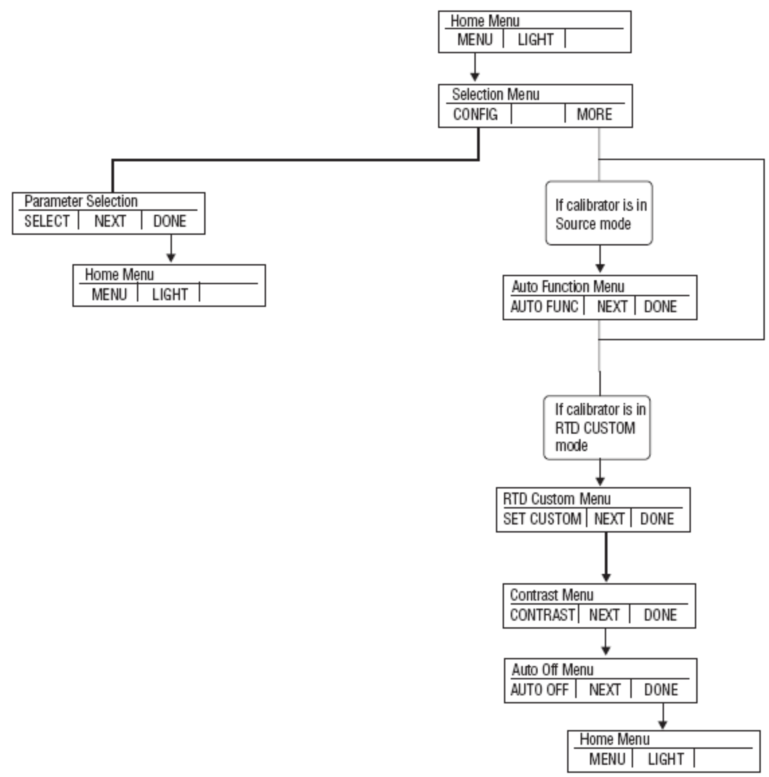

BETA800所显示的参数通过位于显示屏下方的菜单条进行设定，使用功能键（F1、F2和F3）对菜单条进行选择。很上一级菜单为HOME菜单，按HOME键即可访问。在这里BETA800提供了三种HOME菜单形式：信号输入、模拟输出以及脉冲，如图所示。信号输入的菜单可选项只有[MENU]和[LIGHT]两项，[MENU]用以进入下一级菜单，按F1键即可。[LIGHT]用以打开仪器显示屏的背光，按F2键即可

模拟输出的菜单有三个可选项：[MENU]、[LIGHT]和[STEP]或[RAMP]。选项[MENU]和[LIGHT]的功能与信号输入的菜单中的一样。第三项[STEP]或[RAMP]的选择可在AUTOFUNCTION菜单中进行设置，见4.2章节，如何使用自动输出功能，离开此级菜单或按HOME键可停止自动功能。
菜单条的下一级菜单为主菜单，主菜单有二个可选项[CONFIG]和[MORE]。选择[CONFIG]可修改显示参数，按[MORE]键进入下一级菜单。
在模拟输出模式下选择[MORE]选项可显示AUTOFUNCTION菜单，此菜单包括三个选项[AUTOFUNC]、[NEXT]和[DONE]，选择[AUTOFUNC]选项可调整自动输出功能的参数，选择[NEXT]选项可进入其他菜单，选择[DONE]选项返回HOME菜单。
对比度菜单是主菜单下的一个菜单，此菜单包括三个选项[CONTRAST]、[NEXT]和[DONE]，选择[CONTRAST]选项可调整BETA800显示屏的对比度，选择[NEXT]选项可进入[AUTOOFF]菜单，选择[DONE]选项返回HOME菜单。对比度的调节可通过方向键来控制。
注意：BETA800有着非常大的对比度调节范围以应对极端温度条件，在一些特定的情况下，大幅度的更改对比度可能会使屏幕查看起来非常困难，如果发生了由于屏幕颜色非常浅或非常深的情况，请按以下操作来恢复默认的设置：
1）开机后按住“HOME”键
2）按住“HOME”键十分钟后对比度显示将恢复默认的设置
如果用户由于屏幕颜色太浅而无法确定BETA800是否已经开机，可以用开启背光来确定。

自动关机菜单包括三个选项[AUTOOFF]、[NEXT]和[DONE]，选择[AUTOOFF]选项可调整BETA800是否自动关机和自动关机的时间间隔。选择[NEXT]及[DONE]均可返回主菜单。 当BETA800处在RTDCUSTOM（热电阻）设定模式下时，主菜单中就将增加RTD设定菜单，设定菜单包括三个选项[SETCUSTOM]、[NEXT]和[DONE]，选择[SETCUSTOM]选项可设置热电阻参数，选择选项[NEXT]可进入对比度菜单，选择[DONE]选项返回主菜单。
在主菜单中选择[CONFIG]选项即可对显示部分的参数进行选择，设定菜单包括三个选项[SELECT]、[NEXT]和[DONE]，当选定后，所选部分的参数将开始闪烁，按[SELECT]选项进行参数修改，按[NEXT]进行下一个参数的修改，选择[DONE]选项返回主菜单并对修改进行保存。
2.3方向键控制及设定点控制

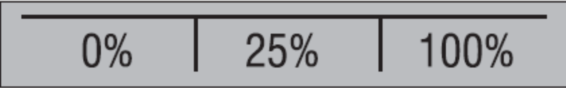

BETA800的输出值可以通过控制面板上的4个方向键来控制，在按4个方向键中的任何一个后，将会有一个光标显示在屏幕上输出值的很后一位上，按左右方向键来调整光标的位置，按上下键来调整输出值，同时屏幕上的菜单条也将变为如下显示：
同时3个功能键将分别对应0%、25%及100%，用户在使用中可根据需要将输出值分别设定为0%和100%，具体操作是在调整好输出值后，长按0%或100%对应的功能键来储存这个值，设定好0%和100%以后，25%的值将会自动根据设置来进行调整。 2、选择输出模式OUT

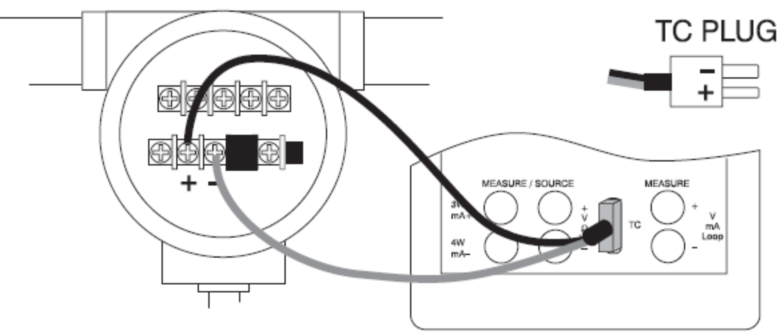

3、选择热电偶的类型
4、通过键盘输入温度值

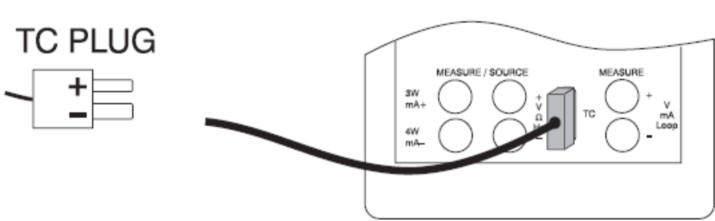

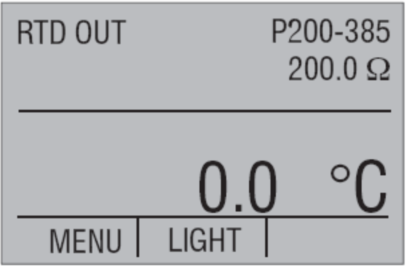

4.4模拟热电阻/电阻输出
操作步骤如下：
1、在主菜单中选择[CONFIG]选项，并选择RTD模式
2、选择输出模式，并选择RTD模式

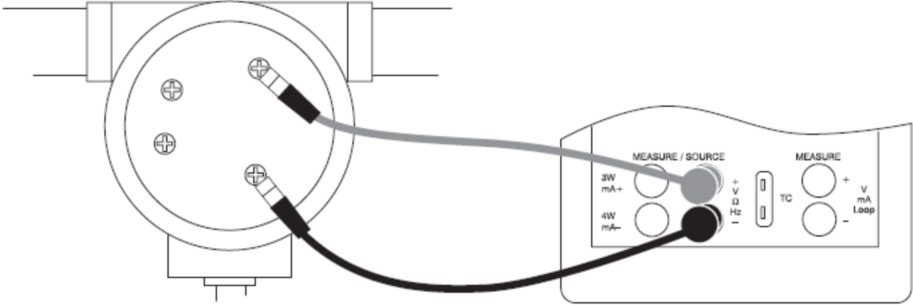

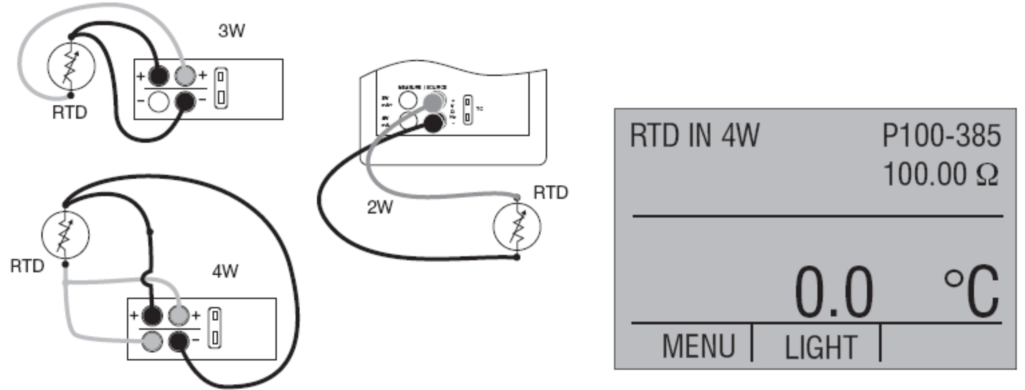

3、如图10所示连接设备
4、输入温度或电阻值

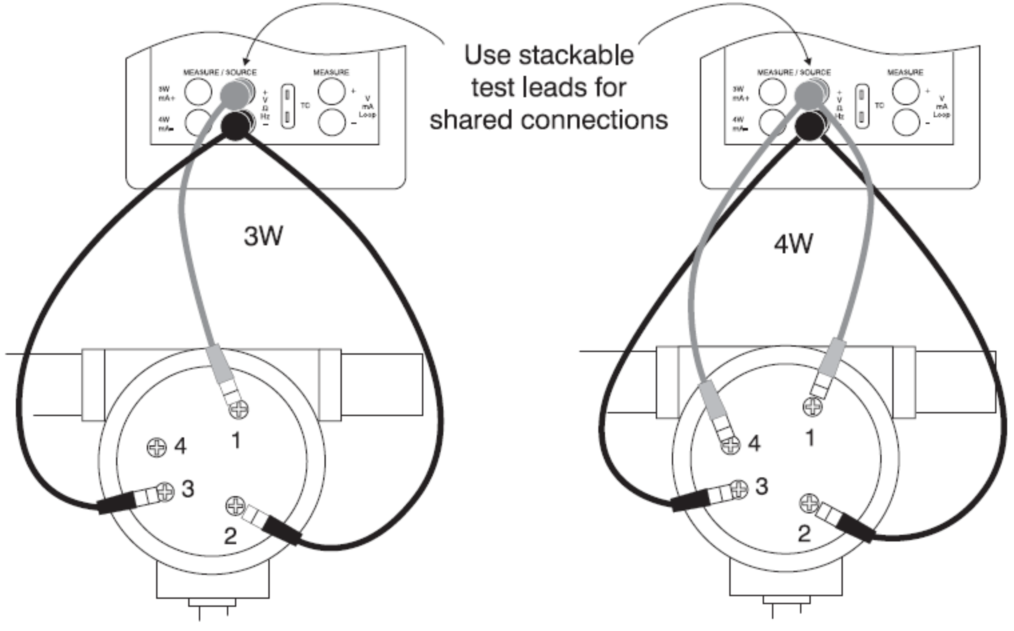

注意：如需BETA800模拟输出2线制RTD与3线或4线制的变送器连接，接线方式如图11所示
4.4-1自定义RTD
用户可自定义一个进行测量或模拟输出，操作步骤如下：
1、进入下显示部分，选择RTD的[CUSTOM]模式
2、进入RTD自定义菜单，然后选择[SETCUSTOM]选项

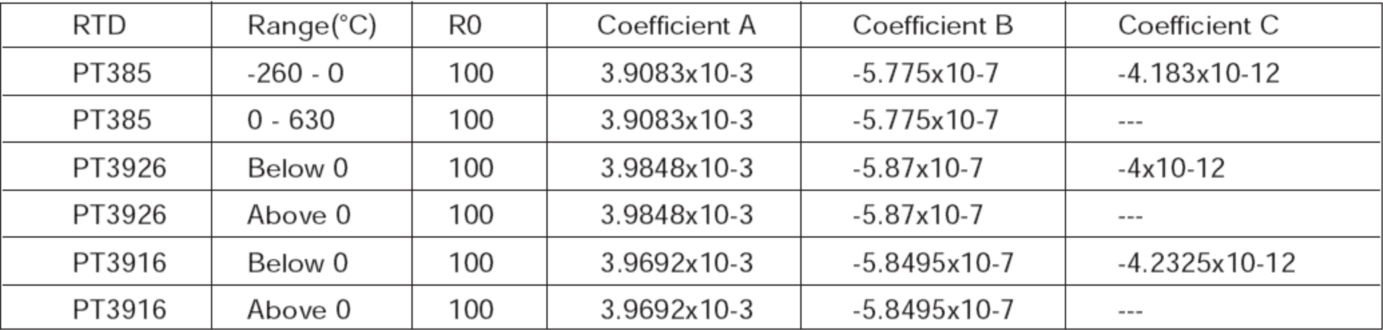

3、按照BETA800的提示输入很小温度、较大温度、R0、A、B、C等温度系数 5、远程控制

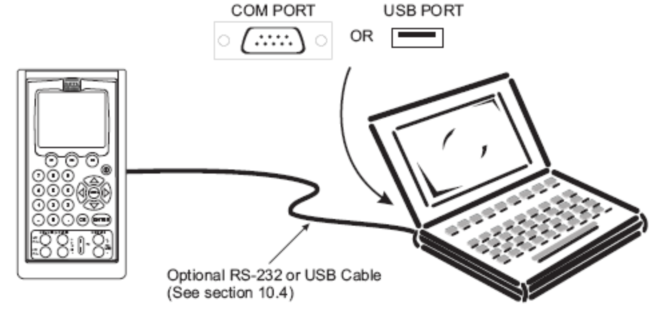

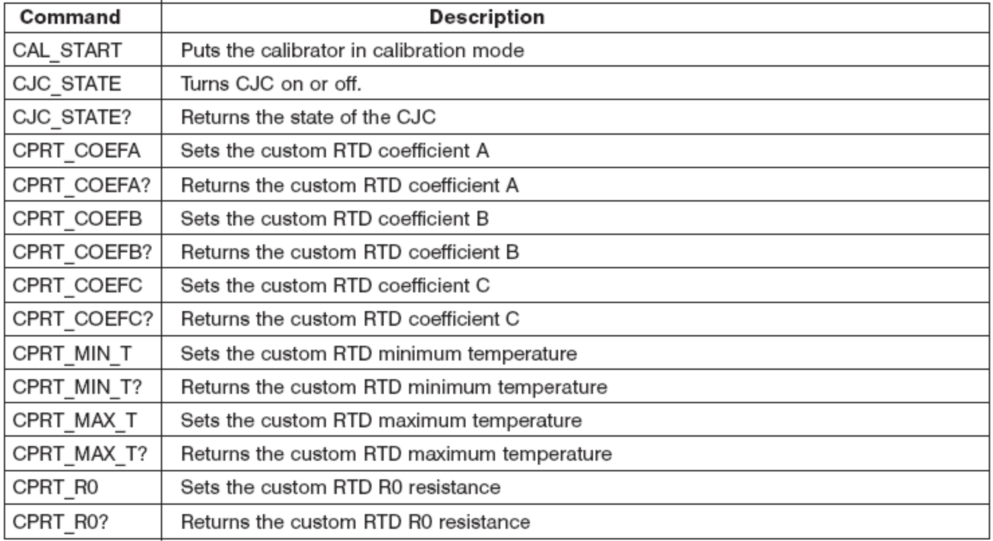

BETA800可以通过自带的RS232串行接口和上位机自带的终端通讯软件(超级终端或PcPlus)进行通讯，由上位机对BETA800进行控制和操作，连接方式如图25所示： 5.1RS232端口的设置
注意：连接电缆的长度不能超过15m，电容率要小于2500pF，设置参数如下：
·波特率：9600
·数据位：8
·奇偶校验：None
·停止位：1
·数据流控制：Xon/Xoff
通过WINDOWS自带的超级终端操作如下：
1、打开超级终端（在WINDOWS开始菜单中的附件目录中的通讯程序）
2、选择一个新的通讯连接
3、将其命名为BETA800，并选择串行通讯端口的编号
4、设定通讯端口的参数
5、在通讯界面选择文件/属性/设定中选择ASCII属性，并勾选如下选项：
本地回显键入的字符
将超过终端的行自动换行
6、选择确定

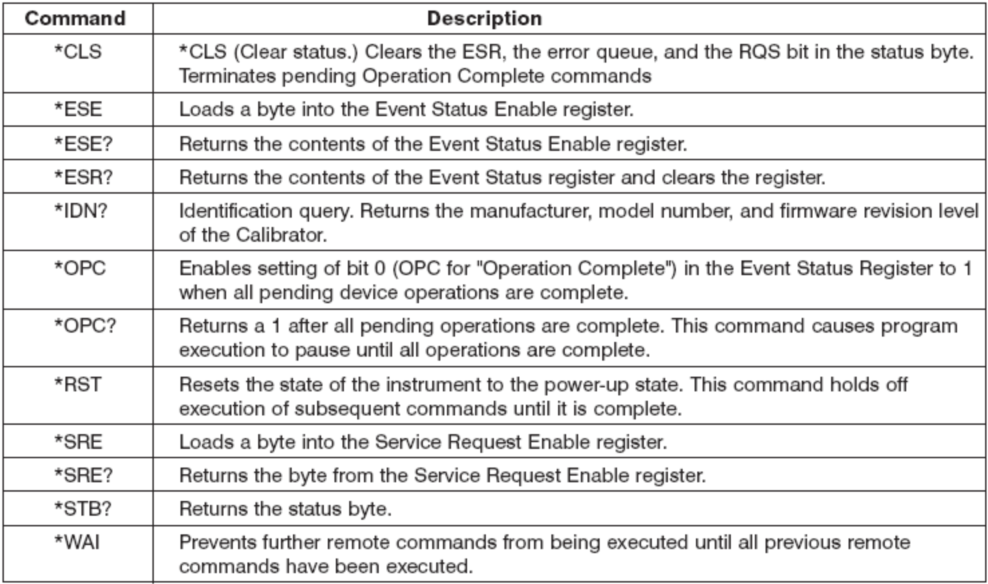

7、输入*IDN？以查看通讯是否正常，该命令将设备的详细信息反馈到PC屏幕上

5.2本地操作和远程控制之间的切换

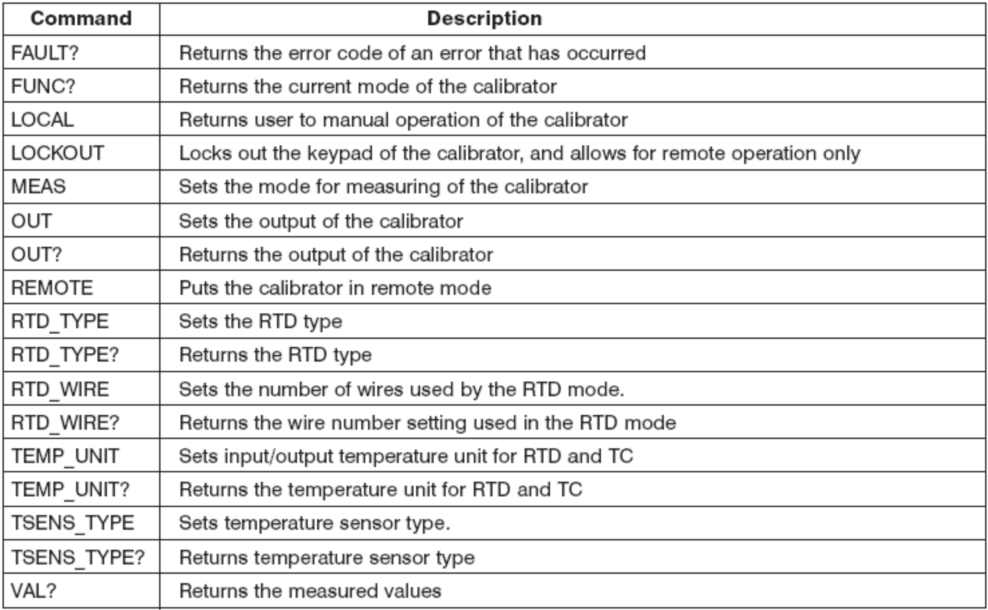

BETA800有三种操作模式：本地操作、远程控制以及完全远程控制模式，其中本地操作为默认模式，用户可以通过键盘或电脑来输入命令。在远程控制的模式中，键盘将无法使用，所有的控制命令将通过电脑来输入，但是如果在BETA800的屏幕上选择[GOTOLOCAL]，将恢复键盘控制。在完全远程控制模式中，键盘将彻底无法使用。三种操作模式的切换方式如下：
1、在超级终端中输入命令REMOTE来开启远程控制模式
2、在超级终端中输入REMOTE及LOCKOUT命令来开启远程控制模式
3、在超级终端中输入命令LOACL来开启远程控制模式，如果此时LOCKOUT功能开启的话，该命令将把LOCKOUT功能自动关闭。

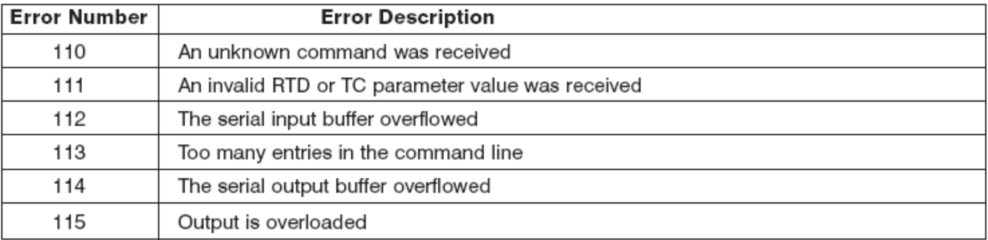

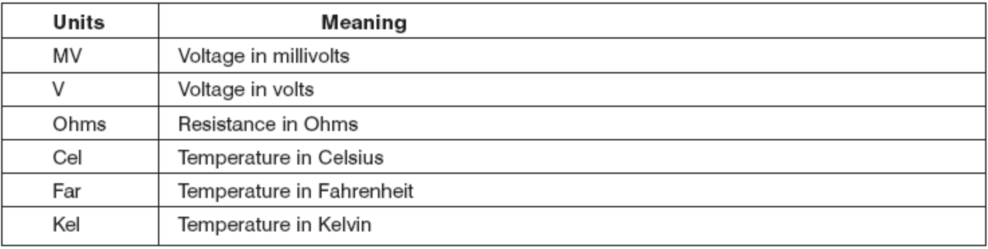

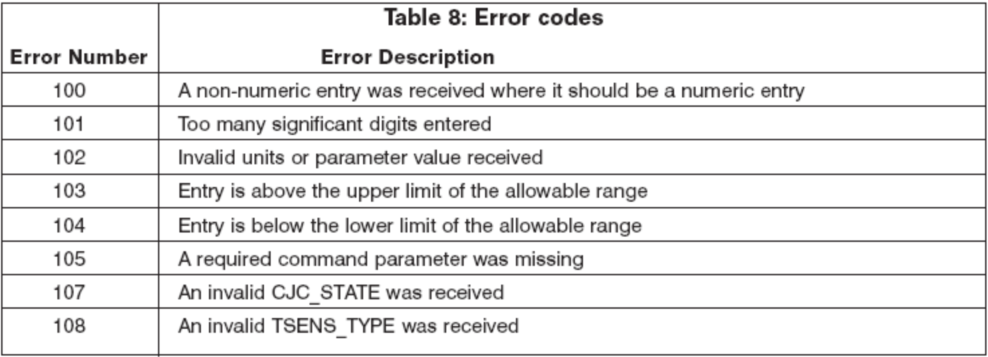

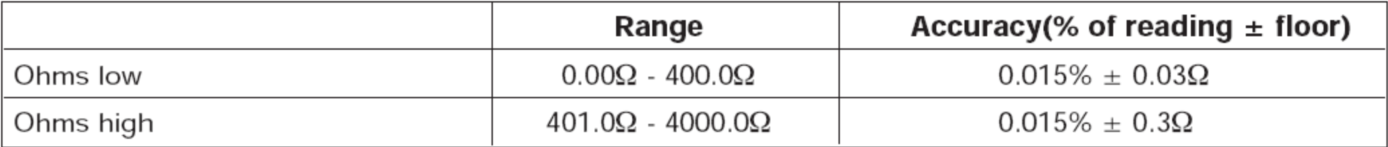

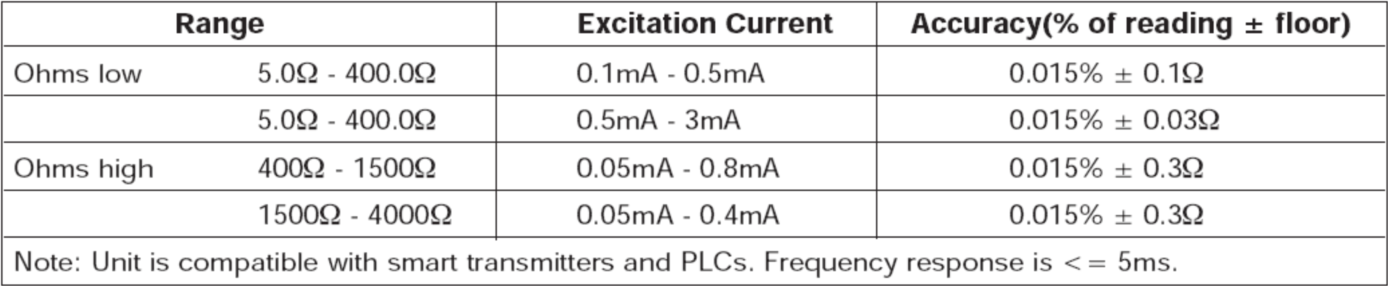

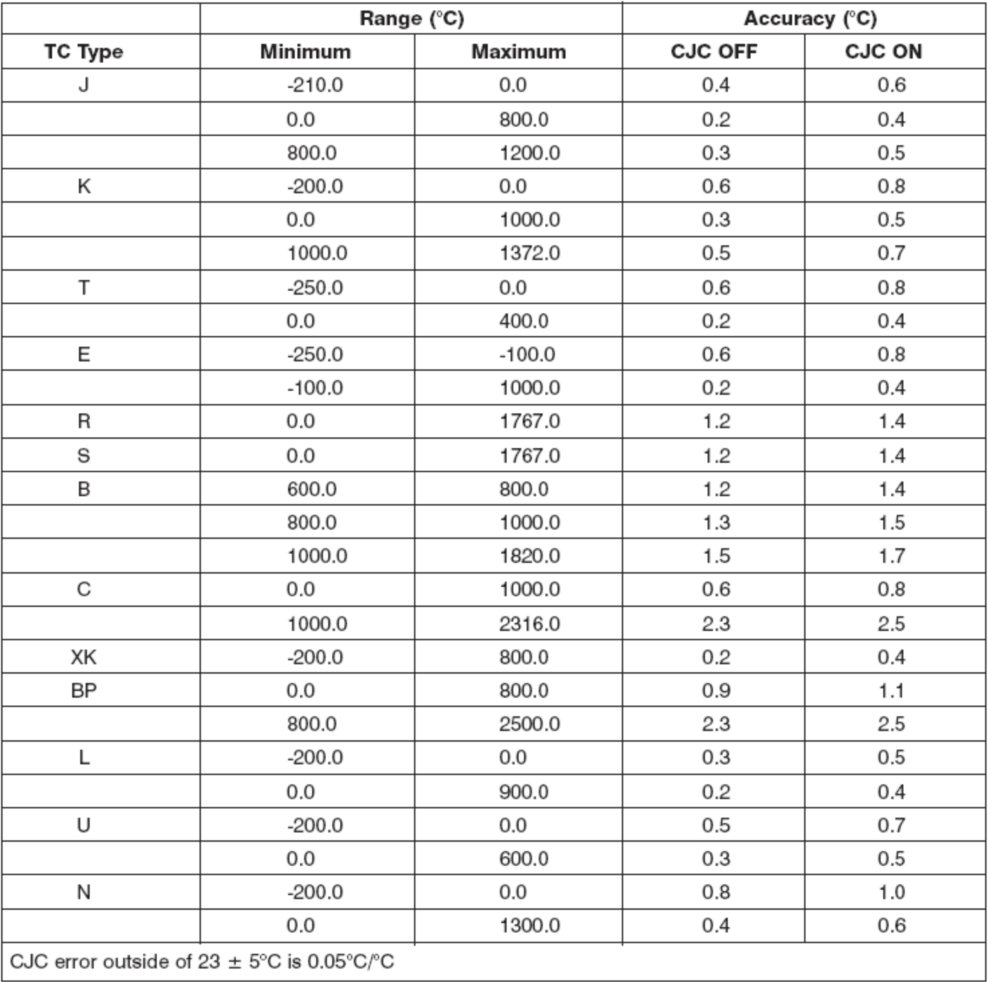

6、使用性能
除了一些极特殊的情况，所有的测量都在23℃±5℃之间进行，超出该范围后，BETA800的测量稳定度是±0.005%/℃
