在Druck的DPI880多功能校准器的简介中一般都会介绍这是一款有着独特的热电偶冷端补偿技术的校准器，那么什么是热电偶冷端补偿呢？这对于使用者来说有什么帮助呢？简单来说这能够在实际上有效的消除由外部使用导致测试仪器的环境条件变化引起的错误。更加详细的解读接下来会提到。

冷结理论简介
用于温度测量的冷端补偿电路当需要精确的热电偶测量时，通常的做法是将两个支路参考冰点处的铜引线，以便铜引线可以通过冷端连接到电动势读数仪器。该过程避免了在读出仪器的端子处产生热电动势。参考结温度的变化会影响输出信号，必须为实际仪器提供消除这种潜在误差源的方法。产生的EMF取决于结中温度的差异，因此为了进行测量，必须知道参考物。因为降温液体通常不便于维护并且不总是实用，所以经常采用几种替代方法。

补偿冷端的技术
电桥法

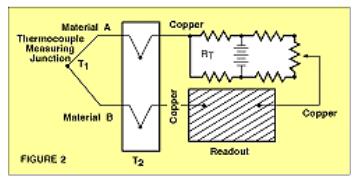

该方法通常采用自补偿冷端电桥电路，如图所示。该系统包含一个温度敏感电阻元件（RT），它位于桥接网络的一个支路中并与冷端（T2）热集成。 。电桥通常由汞电池或稳定的电源供电。能量源。输出电压与在（T2）处的预设等效参考温度和热结（T1）之间产生的不平衡成比例。在该系统中，可以选择0°或32°F的参考温度。

随着冷端（T2）周围的环境温度变化，出现热产生的电压并在输出中产生误差。然而，与热误差串联地引入自动相等和相反的电压。这样可以消除误差，并在很宽的环境温度范围内保持等效的参考结温度，并具有高精度。通过将铜引线与冷结相结合，热电偶材料本身不连接到测量装置的输出端子，从而消除了二次误差。

热电再生法
Omega-TRC热电冰点TM参考室依赖于冰和蒸馏水，去离子水和大气压的实际平衡，以保持几个参考井精确地在0°C。将孔延伸到密封的圆柱形腔室中，该腔室含有纯蒸馏的去离子水。

便携式Ice Point™校准参考室便携式Ice Point™校准参考室
新的ice point™参考室TRCIII-A是OMEGA精细校准参考仪器系列的很新成员。 TRCIII-A冰点™参比室依赖于大气压下的冰和蒸馏去离子水的平衡，以在精确0°C下维持六个参考孔。

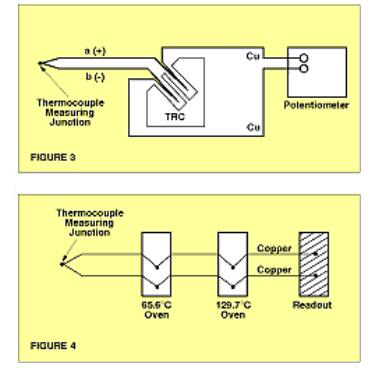

腔室外壁由热电冷却元件冷却，以使电池中的水冻结，从而作为冷接点参考。通过冷却波纹管来感测通过冷冻细胞壁上的冰壳而产生的体积增加，该波纹管操作微型开关，使冷却元件断电。冰壳的交替冷冻和融化精确地保持参考井周围的0℃环境。应用示意图如图3所示。

完全自动操作消除了普通冰浴需要经常注意的需要。热电偶读数可以直接从冰点参考表中进行，而无需对参考结温进行校正。通过简单地将参考接头插入参考孔中，可以将任何热电偶组合与该仪器一起使用。也可以在0℃下校准其他类型的温度传感器。加热炉参考：双炉型采用两个温控烤箱来模拟冰点参考温度，如图4所示。两个烤箱在不同温度下使用，以提供相当于低温度的低温参考温度。烤箱。

例如，来自K型热电偶探头的引线与150°烘箱连接，以在150°F（每个2.66 mV）下产生Chromega-Alomega和Alomega-Chromega结。靠前个烤箱的输出线之间的电压将是2.66 mV或5.32 mV的两倍。为了补偿这个电压电平，输出引线（Chromega和Alomega）连接到第二个烤箱内的铜引线，保持在265.5°F。这是Chromega-Copper和Alomega-Copper产生5.32 mV差分补偿电压的精确温度。

因此，该电压抵消了靠前个烤箱的5.32 mV差分，在铜输出端子处留下0 mV。这是相当于32°F（0°C）的电压。
