Fluke-279FC+现场测试变压器柜和出线电缆的应用，就需要讲到为什么需要测试变压器柜和出线电缆的背景。我们现场工程师计划针对实际问题提出的具体解决方案进行现场验证。因此，就应用场景和解决方法进行描述，用Fluke-279FC+热像仪现场进行测试以验证可行性。

Fluke-279FC+热像仪可以有效解决的主要问题是应用热像仪功能检查电缆运行状态。

现场工程师定期检查电缆的运行状态是非常重要的，这样可以检测早期用来供电的电缆的工作状态是否正常。因为在投入运行后，在运行中处于高压的状态，因此通常的测试和试验手段来分析电缆状态是不可行的。实际上电缆的发热检测还没有作为巡检的手段。新型的Fluke-279FC+热像仪具备便携的特征，可以尝试用在电缆的巡检中，这样来辅助进行运行检查。由于绝缘薄弱的地方，或者局部发热的地方都有可能发展为潜在的故障点，因此通过对比电缆局部发热有可能成为电缆故障预警的辅助手段。

Fluke-279FC+热像仪采用的主要技术是高精度红外热像仪以及数据分析能力。取得电缆外层的温度场和温度高精度数据，并在后台进行数据分析和监测。在电力生产运行中，基于电气设备的故障中，发生概率高达的就是导体的故障。其中中低压电缆数量多。在巡检中，安装位置不便于带电检查，同时按规程进行的预防性试验也不能对大多数电缆故障进行早期发现。

目前电缆运行状况基本靠人工和工作经验来判断，如绝缘漆脱落，接线端子绝缘变形等非直观的方法来发现，这样在为重大事故的发生留下了比较大的事故隐患。通过技术手段为电缆巡检提供新的技术数据，并依据数据分析预判电缆运行状态，可以提前发现潜在故障点，采取更换和隔离等措施保证安全运行。



变压器柜和出线电缆主要测试环境

因为主要测试的对象是电缆，所以选择一个自备能源站得楼宇配电中心作为测试现场，具体包括设备有发动机房，配电变压器，出线电缆。也因为安全管理原因，设备在运行，因此只是局部测试，没有进行对比。在供电的发动机房，正在运行设备，因此通过入口对于出线母线箱进行观测和测量，具体温度。

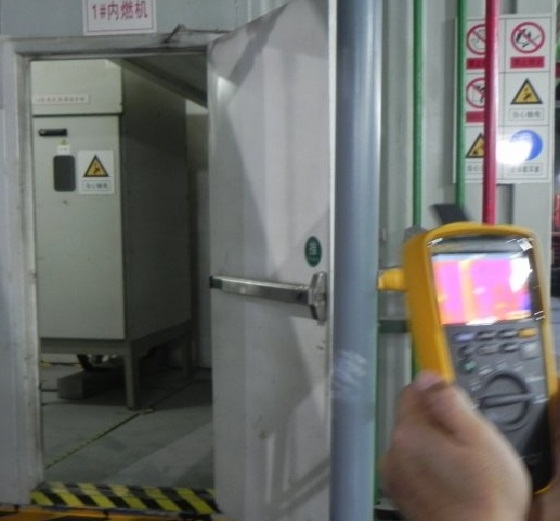

在变压器柜进行测试。因为安全原因，没有打开，可以通过散热口看到变压器出线套管和接线板的位置。使用Fluke-279FC+热像仪实地测量和对比，中心点的温度在40度左右，下面有测量截图。

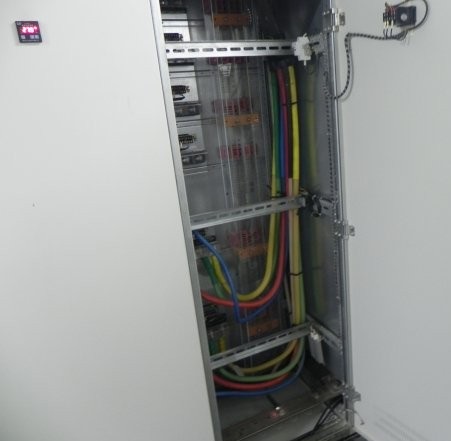

对出线电缆进行测试。带电运行的电缆，打开开关柜柜门后进行进行实地测量。也对其他管线和管道空间进行测试。对于管道密集的部位也进行拍照，可以发现电缆通道明显温度高于周围，见后面的图。

无线连接和测试

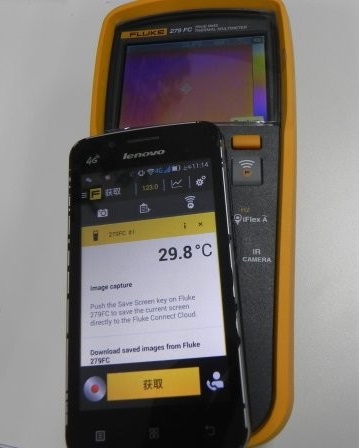

下载安装fluke connect，不过android的程序真的很难下载，Google play访问不了，其他工具也搜不到。真心不容易。Apple APP就容易得多。首先连接，连接后就可以发现图像中心点的温度，当前是29.8度

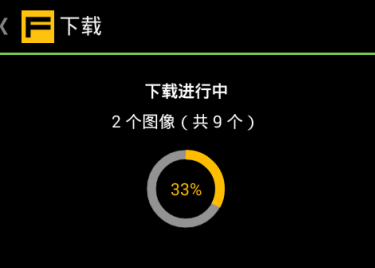

然后选择下载万用表内存的图片，



然后可以对图片进行分析和编辑，这时可以看到现场取样的图片和中心点的温度了。

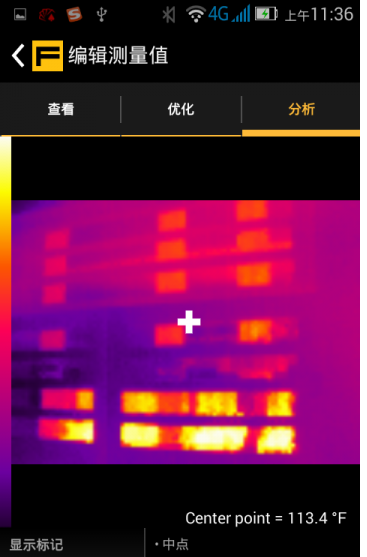

这个是变压器，高亮的是带电运行的套管，

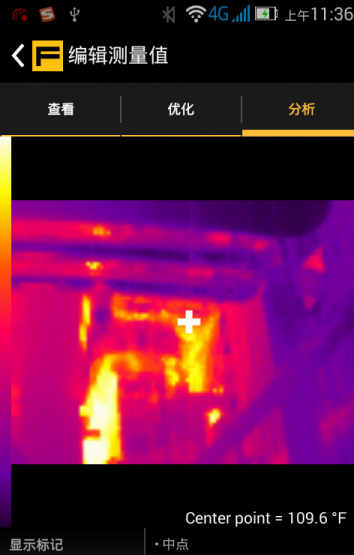

这个是综合管道空间，其中很亮的就是发动机出线的封闭母线箱。十字点对应的就是中心点温度，显示华氏109.6F，转换为43.1摄氏度，还算在安全的范围内。从全方位热成像图，很容易分析散热比较集中的位置，可以为散热方案的修改和指定，为维护工作提供宝贵的意见。

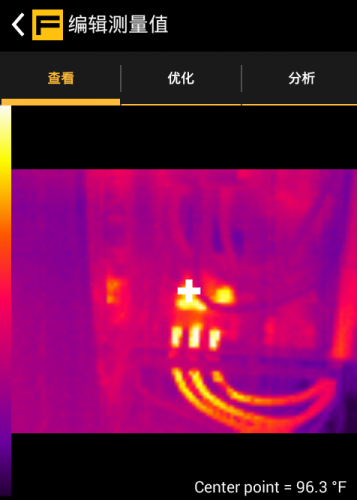

这个是上图显示的电缆出线端口，明靠近接线端口的温度高，这个是因为接口发热更大的原因，温度是华氏96.3度，但是比发动机出口温度要低了很多。



云存储在这个过程可以登录自己的云账号，来获取自己的数据。更多操作问题，请联系银飞销售人员。总结热成像图，高亮程度和此处温度成正相关性，亮度越高温度越高，从产品的热成像图可以看出，产品周围的温度情况，对公司研发可以根据散热集中的位置进行相应的更好的散热方案的改进，有助于缩短产品研发周期，避免出现产品上市后由于评估不当，造成的散热引发的产品故障。

文章标题Fluke-279FC+现场测试变压器柜和出线电缆的应用，本文着重对 Fluke-279FC 热成像万用表的热成像功能进行试用，其他普通万用表的功能不在此赘述，请谅解。 此文章来源于福禄克FLUKE
