MEGGER的FRAX扫频响应测试仪实际应用，在其标准应用中，每个绕组的指纹/参考曲线在变压器是新的或处于已知良好状态时被捕获。这些曲线稍后可以在维护测试期间或有理由怀疑问题时用作参考。很可靠的方法是基于时间的比较，其中曲线在同一变压器的测量值上随时间进行比较。 测试仪的另一种方法利用相同设计的变压器之间基于类型的比较。很后，在比较相同变压器绕组之间的测量值时，可以在一定条件下使用基于结构的比较。

扫频响应测试仪这些比较测试可以进行1）运输前后，2）严重穿越故障后，3）大修前后和4）作为诊断测试，如果你怀疑潜在的问题。测试仪一次SFRA测试可以检测到绕组问题，这些问题需要使用不同类型的测试设备进行多次测试，或根本无法使用其他技术检测到的问题。 SFRA测试提供了一种快速且经济高效的方法来评估是否发生了损坏或变压器可以安全地再次通电。 测试仪的测试到故障问题，测试结果会提供可用于确定进一步操作的有用数据。因此，在事故发生时对关键任务变压器进行参考测量是一项宝贵的投资，因为它可以实现更简单，更可靠的分析。

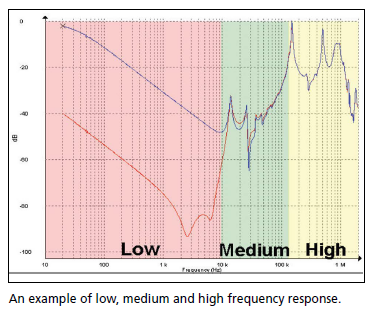

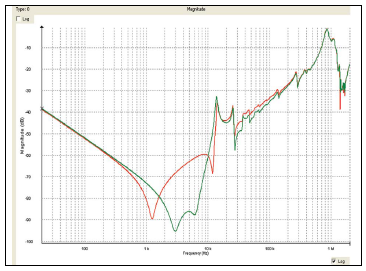

MEGGER的FRAX扫频响应测试仪的软件分析作为一般指导原则，与芯线相关的短路匝数，磁化强度和其他问题会改变很低频率曲线的形状。 中频表示绕组中的轴向或径向运动，高频表示线缆从绕组到分接头和分接开关的问题。 MEGGER的FRAX扫频响应测试仪的软件为高效的数据分析提供了许多功能。测试仪的无限测试可以同时打开，用户可以完全控制要比较哪些扫描。测试仪响应可以在传统的幅度与频率和/或相位与频率的关系中查看。用户还可以选择在阻抗或导纳与频率视图中显示数据，以便对某些变压器类型进行强大的分析。 上图显示了MEGGER的FRAX扫频响应测试仪的服务检修后的单相变压器，错误地核心地线从未连接（红色），并且核心接地连接正确（绿色）后。这个潜在的问题清楚地显示在1kHz和10kHz之间的频率处，并且在10kHz-200kHz范围内也可以看到明显的变化。

本文来自MEGGER的测试仪
