致新lcr数字电桥使用方法

前面板:各部分的名称与功能

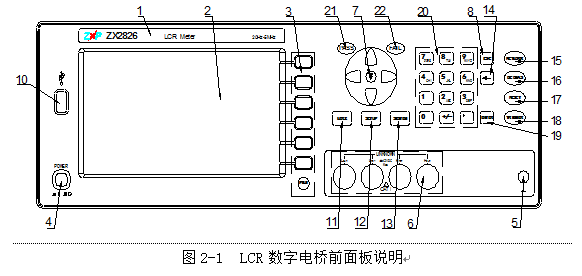

LCR数字电桥前面板说明如图2-1所示。
致新lcr数字电桥使用方法,致新LCR数字电桥前面板
1)商标及型号
仪器商标及型号及仪器测量范围等。
2)LCD液晶显示屏
超大800×480点阵液晶显示屏,显示设置信息,测量结果,测量条件等。
3)软键
六个软键可用于选择控制和参数,每个软键的左方都有相应的功能定义。软键定义随显示页面不同而改变。
4)电源开关(POWER)
按此键可进行电源开关的打开与关闭。
5)机壳接地端
该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。
6)测试端(UNKNOWN)
四端对测试端。用于连接四端测试夹具或测试电缆,对被测件进行测量。
电流激励高端(Hcur);
电压取样高端(Hpot);
电压取样低端(Lpot);
电流激励低端(Lcur)。
7)NEXT
快速翻页键,仅仅在变压器扫描测试功能有用
8)ESC
  结束数字键盘部分的输入。
9)待扩展
10)USB HOST接口
用于连接U盘存储器。
11)[LCRZ]菜单键
按[LCRZ]键,进入“元件测量显示”页面。
12)[TRANS]菜单键
按[TRANS]键,进入“测量设置”主界面
对于ZX2818系列,则进入变压器单机测试“变压器测试设置界面”。
13)[SYSTEM]菜单键
按[SYSTEM]键,进入“系统设置”页面。
14)[←]键
BACKSPACE键。按此键删除输入数值的很后一个字符。
15)KEYLOCK
按[KEYLOCK]键,[KEYLOCK]按键会被点亮,表示当前面板按键功能被锁定;再次按[KEYLOCK]键, [KEYLOCK]按键会熄灭,表示解除键盘锁定状态。如果口令功能设置为“ON”,解除键盘锁定时需输入正确的口令,否则无法解除键盘锁定。
当仪器受到总线控制(比如USBTMC)时[KEYLOCK]按键会被点亮。再次按[KEYLOCK]键,[KEYLOCK]按键会熄灭,表示回到本地解除键盘锁定状态。
16)[DC BIAS]
用于允许或禁止直流偏置输出。按[DC BIAS]键,[DC BIAS]按键会被点亮,表示允许直流偏置输出;再次按[DC BIAS]键,[DC BIAS] 按键会熄灭,表示禁止直流偏置输出。在有些无法加DC BIAS的非测试画面,按此键将无反应。
17)[RESET]
按[RESET]键,当正在变压器自动扫描时终止扫描,其他页面仪器不执行任何操作。
18)[TRIGGER]
当仪器触发方式设定为MAN(手动)模式时,按此键可触发仪器进行测试。
19)[ENTER]
在输入数值时,[ENTER]键用于终止数据输入,确认并保存输入行(LCD很下面一行)显示的数据。
在输入文件名,[ENTER]键用于终止文件名输入,确认并保存输入行(LCD很下面一行)显示的文件名。
20)数字键
用于输入数字等相关信息。
21)PASS LED
测试结果通过LED灯。
22)FAIL LED
测试结果不通过LED灯。

后面板:各部分的名称与功能

LCR数字电桥后面板如图2-2所示。
致新lcr数字电桥使用方法,致新LCR数字电桥后面板
1)DC BIAS接口(扩展用)
2)HANDLER
通过HANDLER接口,可方便地组成自动测试系统,实现自动测试,广泛应用于工厂自动化生产线。仪器通过该接口输出分档比较结果信号和联络信号,同时通过该接口获得“启动”信号。
3)USBDEVICE 接口
通过USBDEVICE接口可实现电脑对LCR数字电桥的控制。
当总线模式设置为USBTMC时,此口为USBTMC接口。
当总线模式设置为USBCDC时,此口为USBCDC接口(虚拟串口)。
当总线模式设置为USBHID时,此口为USBHID接口(虚拟键盘接口)。
4)RS232C串行接口
串行通讯接口,通过此接口可实现电脑对仪器的控制。
5)LAN接口(选配)
网络通讯接口,可通过网线与电脑连接通讯。
6)GPIB接口(选购件)
GPIB接口可以实现与电脑并行通讯,组建GPIB测试系统。
7)风扇窗
散热,维持仪器正常的工作温度。
8)电源插座
用于输入交流电源。
9)保险丝座
用于安装电源保险丝,保护仪器
10)条形码标示区
用于粘贴仪器条形码。
11)接地端
该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。
12)110V/220V电压切换口
用于110V与220V交流电压输入开关的切换。
13)EXT.TRIG 输入口
当仪器触发方式设置为外部触发(EXT),通过此接口可以触发仪器进行测量。

屏幕区域:各部分的名称与功能

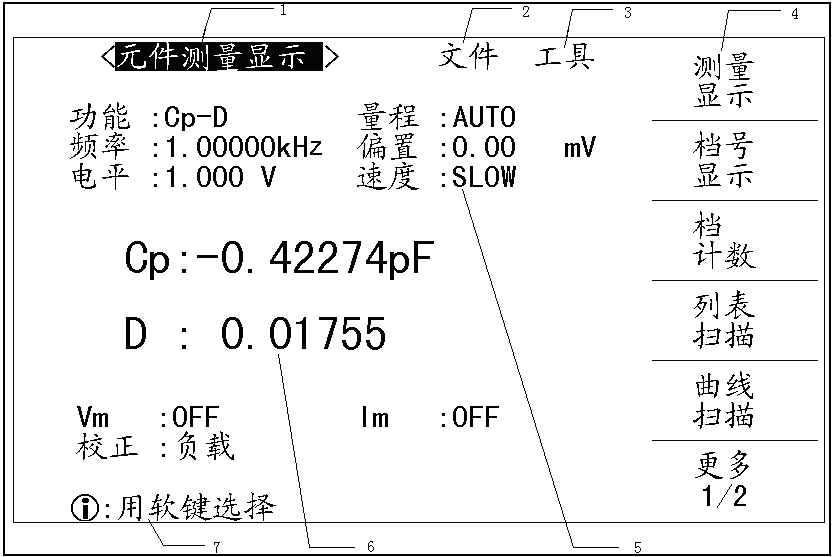

LCR数字电桥采用了800×480超大液晶显示屏,其显示区域的功能划分如图2-3所示。
致新lcr数字电桥使用方法,致新LCR数字电桥采用了800×480超大液晶显示屏
1)显示页面区域
该区域指示当前页面的名称。
2)文件域
把光标移到该区域,可进行文件管理操作。文件管理操作包括:加载、保存和删除。
3)工具域
一些不常用的功能,在显示页面没有相应的设置域,被列入工具域中。
4)软键区域
该区域被用于显示软键的功能定义。软键的定义随光标所在的域的位置不同而具有不同功能的定义。
5)功能显示区域
该区域显示已经设定的测试条件及功能
6)测量结果显示区域
该区域显示测试结果信息
7)消息提示及数据输入区域
该区域用于显示系统提示信息以及用户数据输入信息。

基本操作指南

LCR数字电桥的基本操作为:
使用菜单按键([LCRZ],[TRANS],[SYSTEM])和对应软键选择你想要显示的页面。
1)元件测试主菜单按键[LCRZ]
用于进入元件(LCRZ)测量显示主页。此键为电容、电阻、电感、阻抗测量功能菜单的起始按键,LCRZ测试部分功能界面主要包括:
<元件测量显示>
<档号显示>
<档计数显示>
<列表扫描显示>
<测量设置>
<用户校正>
<极限列表设置>
<列表扫描设置>
<曲线扫描显示>
<曲线扫描设置>
2)测量设置主菜单按键[TRANS]
此键为进入测量设置的起始按键。
对于ZX2818系列仪器,此键是进入变压器单机测试的起始按键。
<变压器单机测试页面>
3)系统设置主菜单按键[SYSTEM]
用于进入系统设置主页。此键为进入系统设置测试设置功能部分的起始按键。
使用方向键([][][][])将光标移到你想要设置的域。当光标移到某一个域,光标区域将变为黄色显示,所谓域就是可以设定光标部分对应值的区域。
当前光标所在域相应的软键功能将显示在“软键区域”中。按下对应软键可以选择对应的功能。
数字键[BACKSPACE][ENTER]键用于数据输入,同时按下[ESC]键可以结束数字输入状态。
当一个数字键按下后,软键区域将显示可以使用的单位软键。你可以按单位软键或者[ENTER]键结束数据输入。当使用[ENTER]键结束数据输入时,数据单位为相应域参数的默认单位:P,Hz,V或A。例如电压的默认单位为V。

开机指南

如果用户在上次关机前设置了开机密码,则开机后仪器会提示“请输入密码:”。LCR数字电桥的默认开机密码为:2786。
