三款SMD测试夹具与测试座的详细参数

三款SMD测试夹具与测试座的详细参数都是来自致新的,而这三款SMD测试夹具与测试座的详细参数都由银飞来告诉大家。此文章来自校验仪。型号分别是16334A、16034E、26009。

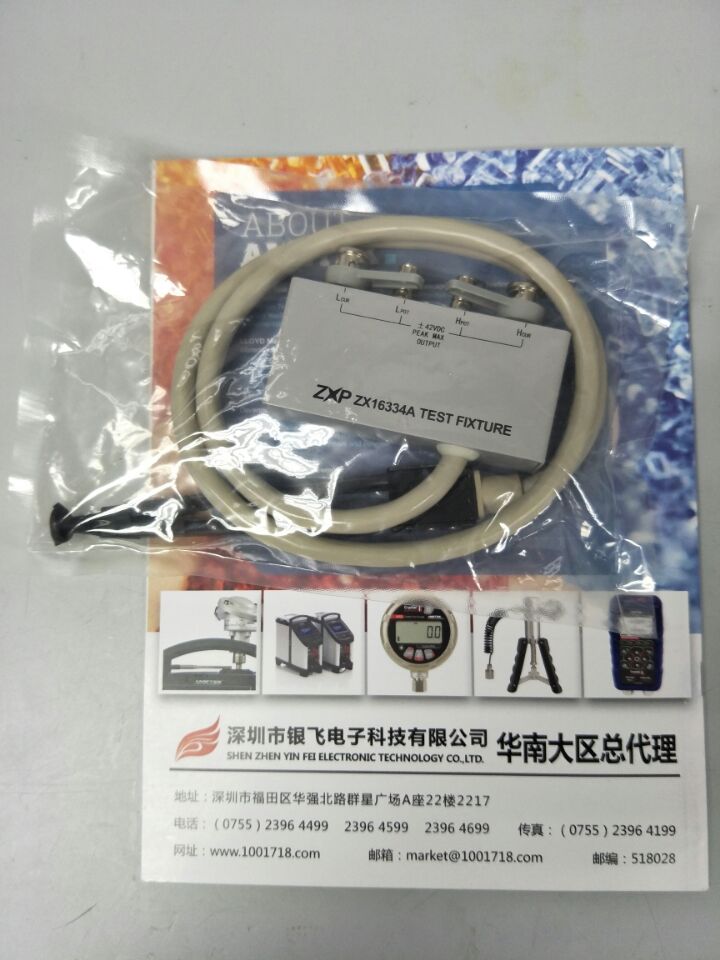

16334A

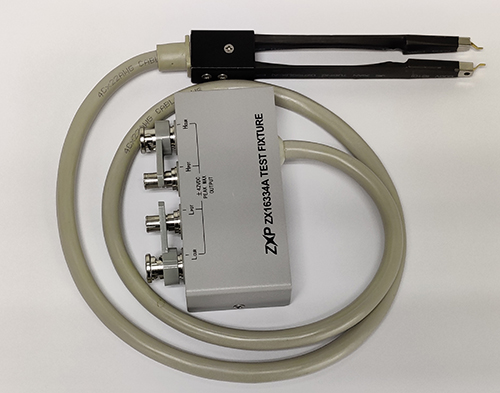

16334A测试夹具详细参数
16334A专为SMD阻抗测量而设计。
测量仪器:4192A、4194A(阻抗模式)、4263B、4278A、4279A、4284A、4285A、4294A、E4980A
频率:直流至40MHz
直流偏置:+/-40V峰值较大值(AC+DC)
工作温度:0至55℃
终端连接:BNC,4终端对
尺寸(近似值):128(宽)x60(高)x71(深)mm

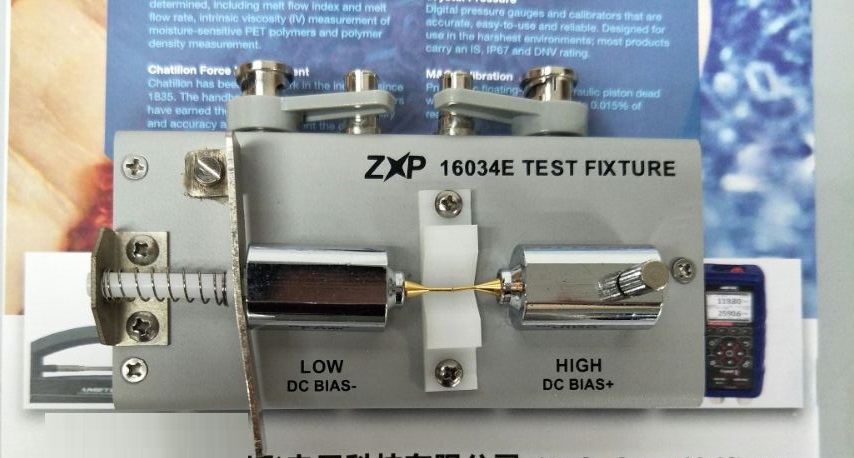

16034E
16034E
16034E的产品特点
16034E-----40MHZ
16034E测试夹具:
镊子触点是专为评估SMD之阻抗所设计的。
SMD适合评估的小尺寸为1.6(长)x0.8(宽)[mm].
16034A夹具上的镊子触点,使其便于固定DUT
16034A测试夹具简述:TestFixture片元件用小钳子形式,1m,<15MHz,+/-42V
其中16034E是SMD测试座。LCR电桥和阻抗分析仪上使用。

16034E测试夹具
测量仪器:4192A、4194A(阻抗模式)、4263B、4278A、4279A、4284A、4285A、4294A、E4980A
频率:直流至40MHz
直流偏置:+/-40V峰值大值(AC+DC)
工作温度:0至55℃
终端连接:BNC,4终端对
尺寸(近似值):128(宽)x60(高)x71(深)mm

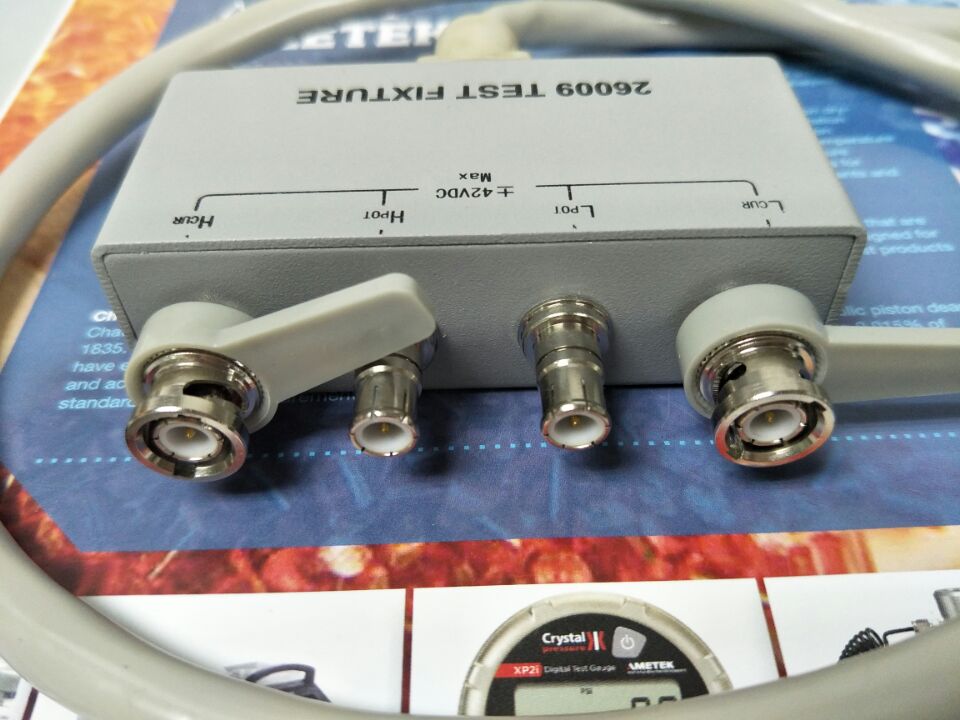

26009SMD精密元件测试夹具
26009
26009ASMD开尔文测试电缆适用于贴片元件及小间距引线元件,配低阻测试仪
银飞
测试夹具

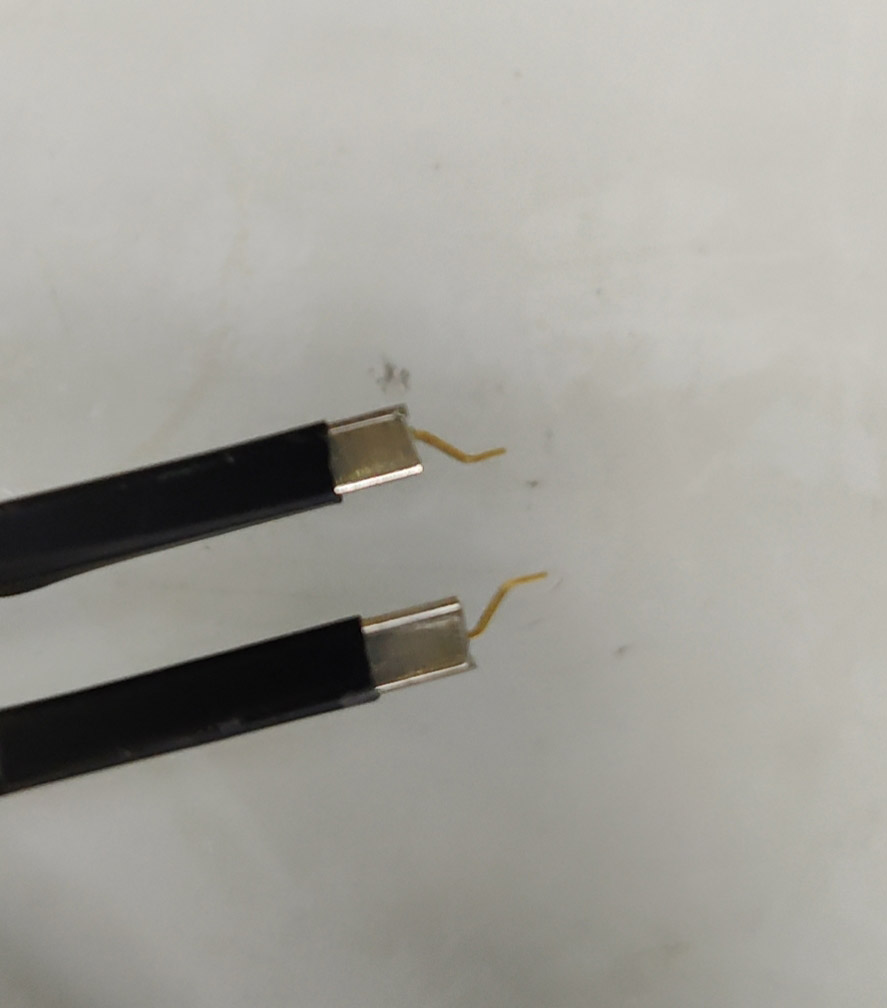

很后给大家看一下SMD测试夹具的夹具接头和夹头,从图片上能不能看到更多的细节。有想要的可以找我们。此文章来自压力校验仪
