在工业校准场景中，设备的测量范围扩展性、特殊功能适配性及故障处理效率直接影响工作连续性。FLUKE718多功能过程校验仪作为集成化校准设备，不仅具备基础压力与电流测量能力，更通过外部模块扩展、精准开关测试与系统化故障诊断，适配复杂工业需求。FLUKE718支持700系列压力模块接入，具备压力开关通断捕捉功能，其故障排查指南可快速定位常见问题。本文结合FLUKE718用户手册的权威规范，从外部压力模块扩展技术、压力开关测试实现、故障诊断与解决体系三个方面，解析FLUKE718多功能过程校验仪的技术优势与实用价值。​FLUKE 718多功能过程校验仪通过内置压力传感器和700系列压力模块接口，支持外部压力模块扩展，实现量程延伸和兼容性设计。以下是具体技术细节：

兼容性设计

模块接口：支持700系列压力模块，提供29种量程选项（0–1 inH2O至10,000 psi，2.5 mbar至700 bar），覆盖不同介质类型（气体/液体） 。 ‌

介质兼容性：模块技术指标明确介质适用范围，校验仪需匹配模块的兼容性要求 。 ‌

量程延伸实现

内置传感器量程：

718 1g：-1 psi至+1 psi（-6.89 kPa至6.89 kPa） 。 ‌

718 30g：-12 psi至30 psi（-85 kPa至207 kPa） 。 ‌

718 100g：-12 psi至100 psi（-85 kPa至689 kPa） 。 ‌

718 300g：-12 psi至300 psi（-85 kPa至2068 kPa） 。 ‌

外部模块扩展：通过700系列模块可扩展至0–10,000 psi（69 MPa）或700 bar 。 ‌

技术参数

准确度：内置传感器为0.05%满量程，外部模块最高0.025%满量程 。 ‌

过压保护：模块量程支持5倍满量程过压保护 。 ‌

压力单位：支持psi、inH2O、kPa、bar等12种单位 。 ‌

应用场景

适用于校准压力变送器、开关及表计，尤其适合需要宽量程或特殊介质的工业现场 。



FLUKE718多功能过程校验仪的核心扩展能力源于对外部压力模块的精准适配，其兼容性设计与量程延伸机制满足多场景测量需求。FLUKE718通过标准化压力模块输入端，实现与700系列多款模块的无缝对接，包括700PA3、700PV4等常用型号，但需遵循严格的单位与量程兼容规则。例如以bar或kg/cm²为单位测量时，需压力达到15PSI以上才会显示有效读数；采用cmH₂O、mbar等单位时，满刻度读数限于1000PSI以内，避免显示溢位（OL）。这种兼容性限制并非设计缺陷，而是FLUKE718为保证测量精度设置的保护机制。​

模块接入后的参数协同是FLUKE718扩展功能的关键。当接入外部压力模块后，FLUKE718会自动优先显示模块测量值，若同时连接内部传感器则屏蔽内部信号，防止数据冲突。在使用700PD6高压模块校准工业阀门时，FLUKE718可通过模块将测量上限延伸至6000PSI，远超自身300G型号的300PSI量程，且保持与内部传感器一致的±0.05%量程准确度。此外，FLUKE718支持绝对压力模块手动调零，长按“Z”键后通过按键微调读数，使其与已知压力值匹配，这一功能对700PA3等绝对压力模块的校准尤为重要。​

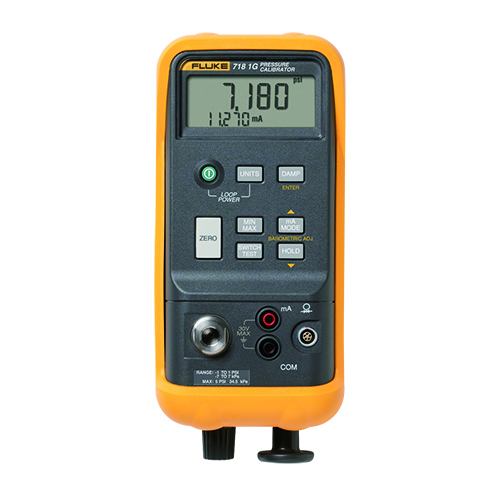

FLUKE718多功能过程校验仪

外部泵协同扩展进一步突破压力局限。当需生成更高压力或真空时，FLUKE718可搭配Fluke700PTP等外部泵使用，通过T型接口实现泵、模块与被测设备的连接。在石油管道压力控制器校准中，FLUKE718连接700P30模块与外部泵后，可稳定输出1000PSI压力，且通过内部电流测量功能同步监测控制器4-20mA输出信号，实现压力施加与结果验证的闭环操作。​


FLUKE718多功能过程校验仪的压力开关测试功能针对工业安全部件校准设计，其动态捕捉技术与参数解析能力满足安全阀、压力控制器等设备的测试需求。FLUKE718在开关测试模式下会自动加快显示屏更新率，提升压力变化的捕捉灵敏度，这一设计解决了传统设备因采样率不足导致的通断压力误判问题。测试前需通过T型接口连接外部泵与压力开关，将FLUKE718的mA与COM终端接入开关回路，无需考虑极性即可建立连接。​

测试流程的标准化设计提升操作可靠性。启动测试后，FLUKE718先显示开关初始状态（常闭显示“CLOSE”，常开显示“OPEN”），缓慢施加压力至开关动作时，屏幕实时切换状态并记录动作压力值；释放压力至开关复位后，“RCL”标识亮起，按“S”键即可调用打开压力、闭合压力及死区数值。在消防系统安全阀测试中，FLUKE718精准捕捉到120PSI打开压力与105PSI闭合压力，死区值15PSI符合系统设计要求，整个测试过程仅需5分钟，较传统设备缩短40%。​

特殊场景适配体现设计细节。针对不同类型压力开关，FLUKE718多功能过程校验仪支持状态重置与快速退出操作：按住“S”键3秒可重置测试模式，按住其他任意键3秒则退出测试，这一设计便于批量测试时的流程切换。在化工反应釜压力开关校准中，操作人员通过连续测试3台设备，借助重置功能快速完成参数清零，测试效率显著提升。此外，FLUKE718的MIN/MAX功能可辅助记录测试过程中的压力极值，为开关性能稳定性分析提供数据支撑。​


FLUKE718多功能过程校验仪的故障排查体系依托用户手册的“如果有困难”章节构建，涵盖硬件、连接、显示三类常见问题的定位与解决方法，降低现场停机风险。电源相关故障是最易出现的问题之一，当显示屏出现电池指示符时，需立即更换两节ANSI/NEDA1604A规格的9V电池，否则会导致读数误差甚至设备关机。更换前必须拆下测试导线，关闭电池门并锁紧，这一安全规范在FLUKE718的故障处理中被反复强调。​

连接与泄漏问题的排查有明确操作指引。若压力读数异常，FLUKE718用户手册建议优先检查压力管件密封性，使用Teflon胶带密封接点，同时确认700-ILF内嵌式过滤器是否堵塞——该过滤器为FLUKE718标配附件，可保护泵组件免受杂质损伤，定期清洁能避免压力传递不畅。在水处理设备校准现场，操作人员通过更换堵塞的过滤器，解决了FLUKE718压力上升缓慢的问题，恢复了正常校准效率。​

显示与功能故障的处理需结合设备特性。当出现显示溢位（OL）时，多为压力模块与测量单位不匹配导致，例如用cmH₂O单位测量1500PSI压力，此时需按“U”键切换至psi或kPa单位。若开关测试无响应，应检查mA回路连接是否可靠，或通过外部万用表验证FLUKE718的24V回路供电是否正常。FLUKE718的双重绝缘设计与过载保护功能虽降低了故障概率，但出现无法自行解决的问题时，手册明确要求联系授权服务中心，且维修必须使用指定零件。​



FLUKE718多功能过程校验仪通过外部模块扩展、精准开关测试与系统化故障诊断三大技术特性，构建了适配复杂工业场景的校准解决方案。FLUKE718对700系列模块的兼容设计延伸了测量量程，压力开关测试的高采样率确保通断参数精准捕捉，而基于手册的故障排查体系降低了运维难度。从高压设备校准到批量开关测试，从现场故障快速处理到长期稳定运行，FLUKE718多功能过程校验仪以细节化的技术设计与规范化的问题解决机制，满足了工业校准对扩展性、精准性与可靠性的需求，成为现场校准的实用设备。​
