FLUKE709H回路校验仪作为集成HART通信的专业校准设备，以其紧凑设计与多功能适配性，在工业仪表调试领域占据重要位置。相较于基础校准工具，FLUKE709H回路校验仪不仅具备精准的信号输出与测量能力，更通过标准化HART指令集、高效电源管理及内置故障诊断功能，适配现场快速运维需求。依托福禄克官方用户手册中明确的技术规范与安全标准，FLUKE709H回路校验仪在操作便捷性与设备可靠性上形成显著特色。本文从FLUKE709H回路校验仪的HART指令体系与调试应用、电源管理技术细节、故障诊断与维护机制三个维度，结合官方资料与现场案例，解析其技术实用价值。​FLUKE709H回路校验仪的电源管理技术主要体现在以下几个方面：

电池供电与续航优化

该设备采用6节标准AAA电池‌供电，设计上注重低功耗优化。其内置的‌自动关机功能‌可延长电池寿命，关机时间最长可调至30分钟，有效减少非工作状态下的电量消耗，此外，设备在待机或低负载时可能通过动态调整电路工作状态进一步降低能耗。

高效能电路设计

FLUKE709H的电路设计兼顾高精度与低功耗，例如：

快速启动：通过优化回路加电流程，缩短测量或输出电流/电压的准备时间，减少持续供电需求

智能电源分配：在HART通讯、数据记录等不同功能模块间动态分配电源，避免无效能耗

保护机制

设备配备过压保护（240V）和过流保护（28mA），在异常情况下自动切断电源，防止电池过放或电路损坏，间接保障电源系统的稳定性

环境适应性

其工作温度范围为-10°C至55°C，宽温设计确保电池在工业现场复杂环境中仍能稳定供电

FLUKE709H通过电池优化、电路设计、保护机制及环境适应性等多维度技术实现高效电源管理，满足工业现场长时间作业需求。



FLUKE709H回路校验仪的核心优势在于对HART通用指令与普通应用指令的深度支持，通过标准化指令交互，实现HART智能仪表的参数配置、校准微调与状态监测，无需依赖高端通信设备。​

在指令覆盖范围上，FLUKE709H回路校验仪严格遵循HART协议规范，包含读取设备基础信息的通用指令与执行校准操作的应用指令。通用指令可实现设备标签、描述符、PV单位的读取与修改，例如通过指令0可查询变送器的制造商信息与设备型号，指令1则能读取传感器的过程变量（PV）与输出信号值。应用指令更侧重实操功能，FLUKE709H可通过指令22写入PV量程下限（LRV）与上限（URV），通过指令23完成4mA与20mA输出的微调，这些操作在官方用户手册的“微调、设置及归零菜单”章节中有明确流程指引。某电力企业在调试罗斯蒙特变送器时，利用FLUKE709H的指令19修改设备描述符，通过指令28完成零点偏移修正，全程仅需5分钟即可完成参数配置。​

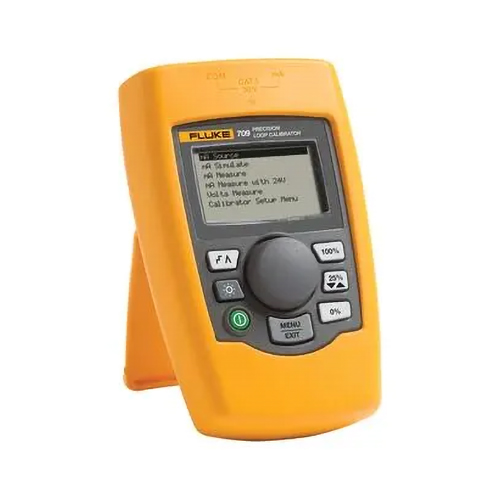

FLUKE709H回路校验仪

指令交互的便捷性通过硬件设计进一步强化。FLUKE709H回路校验仪的Quick-Set旋转编码器旋钮可快速切换指令菜单，在“通信器模式”下，仅需两步操作即可建立与HART设备的连接，指令执行响应时间小于500ms。为适配不同场景，FLUKE709H支持指令参数的实时存储，可保存20个HART装置的配置文件，包含量程设置、校准日期等关键数据，当同类设备批量校准时，直接调用配置文件即可复用指令序列，大幅减少重复操作。此外，FLUKE709H回路校验仪的指令执行过程可同步记录至数据日志，每个样本包含指令类型、执行结果与时间戳，为后续调试追溯提供依据。​


FLUKE709H回路校验仪的电源系统围绕“高效续航、安全供电、智能节能”三大目标设计，采用6节标准AAA电池供电，结合硬件优化与软件控制，平衡现场作业需求与设备安全性。​

在供电性能层面，FLUKE709H回路校验仪的电池配置经过精准功耗测算，6节IECLR03电池可提供连续8小时的信号输出与测量操作，若开启背光显示屏，续航时间仍可达6小时。为适配无源仪表，FLUKE709H集成24VDC回路电源，输出精度±0.5V，负载能力覆盖0-500Ω回路阻抗，既能为压力变送器等设备供电，又能同步进行电流信号测量，实现“供电-校准”一体化操作。官方用户手册特别标注，该电源模块具备短路保护功能，当输出端发生短路时，FLUKE709H会在10ms内自动限流，避免电池过载损坏。​

节能设计延长了FLUKE709H回路校验仪的现场作业时长。设备内置自动关机功能，关机延迟可在1-30分钟之间调节，当无操作时间达到设定值时，FLUKE709H回路校验仪依次关闭背光、切断信号输出，最终进入待机状态，待机功耗仅为工作状态的10%。此外，FLUKE709H的电源管理芯片具备电量监测功能，当电池电压低于1.2V时，显示屏会持续闪烁低电量提示，提醒技术人员及时更换电池，避免校准过程中突然断电导致数据丢失。某化工企业的现场测试显示，将自动关机时间设为10分钟，FLUKE709H的单次电池续航可延长至10小时，满足全天户外校准需求。​


FLUKE709H回路校验仪内置完善的故障诊断功能与标准化维护流程，依据官方用户手册的“装置诊断”与“维护”章节设计，可快速定位设备异常并指导现场处理。​

故障诊断功能覆盖硬件与通信全链路。在硬件层面，FLUKE709H回路校验仪可自动检测电池电压、ADC/DAC芯片状态及端子连接情况，当检测到保险丝熔断时，显示屏会弹出“FUSEERROR”提示，结合手册中的“保险丝更换”指南，技术人员可快速更换250mA快速熔断保险丝恢复使用。在HART通信诊断中，FLUKE709H能通过指令48读取设备标准状态条件，包括通信故障代码、回路电流稳定性等参数，例如当显示“COMMLOSS”时，可通过检查250Ω电阻器连接或回路阻抗排查问题。某自动化车间利用FLUKE709H的诊断功能，在15分钟内定位到变送器通信中断是因回路阻抗不足导致，通过外接电阻器解决了问题。​

标准化维护流程降低了设备运维门槛。FLUKE709H回路校验仪的用户可更换部件包含电池、保险丝与测试引线，官方手册详细标注了各部件的更换步骤，例如打开电池盖前需先断开所有测试线，更换保险丝需使用专用工具拆卸端子面板。日常维护方面，FLUKE709H的外壳采用耐油污材质，可直接用湿布清洁，端子部分则需定期用干燥毛刷清理灰尘，避免接触不良。根据计量规范，FLUKE709H回路校验仪需每12个月进行一次全面校准，校准项目涵盖信号精度、HART通信稳定性与电源输出性能，校准过程需使用符合NIST标准的校验设备，确保其量值准确性。​



小编极仪银飞总结FLUKE709H回路校验仪通过标准化HART指令体系、高效电源管理技术与完善的故障诊断维护机制，构建了适配现场运维的完整解决方案。其HART指令应用简化了智能仪表的调试流程，电源管理设计平衡了续航与安全需求，故障诊断与维护功能则保障了设备的长期可靠运行。从电力行业的变送器校准到化工企业的回路调试，FLUKE709H回路校验仪均能以便捷操作与稳定性能满足需求。作为融合通信与校准功能的专业设备，FLUKE709H回路校验仪不仅提升了现场作业效率，更降低了技术人员的操作门槛，在工业仪表运维领域具有显著的实用价值。​
