电子制造场景中，电磁环境复杂性与测试流程智能化对测量仪器提出双重要求。同惠TH2816P数字电桥LCR测试仪作为迭代升级的高精度测试设备，在0.02%基本精度与60次/秒测试速度的基础上，通过系统性抗干扰设计与软硬件协同优化，适配多干扰场景下的精准测试需求。TH2816P不仅延续了经典型号的操作逻辑，更通过硬件平台重构与软件功能升级，实现稳定性与智能化的双重提升。无论是车间流水线的批量检测，还是实验室的高频特性分析，同惠TH2816P数字电桥LCR测试仪都能抵御环境干扰并高效输出可靠数据。本文结合同惠官方技术文档与实测案例，解析其抗干扰设计、硬件升级与软件适配的核心价值。​‌同惠TH2816P数字电桥LCR测试仪其核心功能聚焦于高精度阻抗参数测试。

产品核心功能

TH2816P是一款高精度LCR数字电桥，主要用于无源元件（如电容、电感、电阻）及芯片组件的阻抗参数评估。其特点包括：

测试频率范围：50Hz-200kHz，分辨率12000频点

精度：0.02%

测量速度：最快约60次/秒

支持五端测试、列表扫描、负载校准等功能

激励信号模块设计

根据公开资料，TH2816P的激励信号模块主要功能为：

提供可编程测试电平（10mVrms-2.0Vrms）

支持30Ω/100Ω信号源输出阻抗选择

内置测试电平监视功能，确保实际施加信号与编程设置一致

外部配件与兼容性

产品配套的测试夹具（如TH26005A、TH26008A）支持高频测试（最高至120MHz），但未涉及滤波器或磁珠组件的集成设计

应用场景

TH2816P适用于无源元件、印制电路板、继电器等阻抗评估，其设计重点在于高精度测量而非信号滤波



同惠TH2816P数字电桥LCR测试仪的抗干扰能力源于硬件屏蔽、电路优化与软件容错的全链路设计，这一体系使其能在工业强干扰环境中保持性能稳定。从硬件层面看，TH2816P采用国际流行的黑色高强度金属外壳，外壳通过导电涂层与接地设计形成电磁屏蔽层，可有效阻挡外部高频电磁辐射对内部电路的干扰，尤其适用于贴片机、焊接机密集的车间环境。仪器内部采用模拟与数字电路分离布局，缩短信号传输路径的同时，通过接地铜箔隔离不同模块，减少电路间的串扰影响，这与工业抗干扰设计中“分离布局降低串扰”的核心逻辑高度契合。​

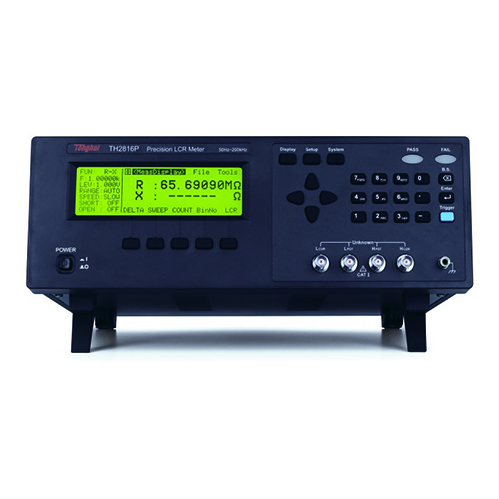

同惠TH2816P数字电桥LCR测试仪

在信号处理环节，同惠TH2816P数字电桥LCR测试仪的激励信号模块内置π型滤波器与磁珠组件，能抑制50Hz工频干扰与高频噪声，确保输出的50Hz-200kHz正弦信号纯净度。TH2816P的相位敏感检测器（PSD）采用差分放大设计，可抵消共模干扰信号，配合16位ADC的过采样技术，将噪声信号压制在最低水平。软件层面，TH2816P搭载中值滤波与均值滤波算法，对采集的原始数据进行多轮筛选校验，剔除突发干扰导致的异常值，同时通过冗余校验技术保证数据传输完整性。某汽车电子车间的实测显示，在距离焊接设备3米的位置使用同惠TH2816P数字电桥LCR测试仪测试100nF电容，测量偏差仅0.01%，较传统设备的0.08%偏差有显著改善。​


TH2816P的核心性能突破源于硬件平台的全面重构，这种升级不仅体现在精度与速度的直观提升，更在于核心模块的底层优化。与前代型号TH2816A相比，TH2816P的测量精度从0.05%升级至0.02%，分辨率从6位提升至7位，这一进步依赖于新型精密电阻网络与更高位数的ADC芯片应用。TH2816P的标准电阻模块采用金属膜电阻，其温度系数低至±5ppm/℃，远优于传统碳膜电阻，配合内置温度传感器的实时补偿算法，可抵消环境温度变化对测量基准的影响，确保0℃-40℃工作范围内的精度稳定。​

测试速度的翻倍提升是TH2816P硬件升级的另一亮点。同惠TH2816P数字电桥LCR测试仪新增“快速+模式”，测试速度达60次/秒（16.7ms/次），这一性能得益于处理器与数据传输模块的迭代——仪器采用更高主频的ARM处理器，数据运算效率提升50%，同时通过优化ADC转换时序，将采样间隔缩短至微秒级。在自动化产线中，这种速度提升直接转化为产能增益：某MLCC生产商使用TH2816P替代旧设备后，单条产线的日检测量从2万件增至4万件，且因测试速度提升，产线停机等待时间减少30%。硬件平台的升级还体现在维护便利性上，TH2816P的电路模块采用模块化设计，核心组件如信号源、ADC模块可独立更换，配合U盘固件升级功能，无需返厂即可完成功能更新与BUG修复，大幅缩短维护周期。​


同惠TH2816P数字电桥LCR测试仪的软件系统围绕“研发精准分析”与“产线高效测试”两大场景设计，通过灵活功能适配不同用户需求。针对研发场景，TH2816P配套的PC端测试软件支持12000个频点的连续扫描与曲线实时显示功能，工程师可通过软件设置频率步进、电平参数，自动生成L-Q、C-D等参数随频率变化的曲线，直观呈现元件的频率特性临界点。软件还支持数据导出功能，可将扫描结果保存为Excel或CSV格式，便于与仿真软件对接进行对比分析，某电容研发实验室反馈，这一功能使新型电容的频率特性分析时间从4小时缩短至1小时。​

面向生产线场景，同惠TH2816P数字电桥LCR测试仪的软件内置自动分档与分选判定功能，操作人员可预设10档参数阈值，TH2816P测试后自动将元件划分为BIN1-BIN9、NG等档位，并通过HANDLER接口向分选设备发送控制信号，实现测试与分拣的同步进行。软件的“测试模板存储”功能允许保存12组不同元件的测试参数，切换测试对象时无需重新配置，特别适用于多品种、小批量的生产需求。通过USBDEVICE接口，同惠TH2816P数字电桥LCR测试仪可与工厂MES系统对接，实时上传测试数据与分选结果，形成从元件检测到质量追溯的完整闭环，某电子元件厂通过这一功能，将质量问题追溯时间从2小时压缩至15分钟。​



同惠TH2816P数字电桥LCR测试仪以多层抗干扰体系、硬件平台升级与场景化软件设计，构建了适应复杂环境的高精度测试解决方案。从金属外壳的电磁屏蔽到软件滤波的噪声剔除，从核心模块的硬件迭代到测试软件的功能适配，TH2816P将抗干扰能力与测试效率深度融合。在工业车间的强干扰环境中，同惠TH2816P数字电桥LCR测试仪能稳定输出0.02%精度的数据；在研发实验室与自动化产线中，其高速测试与智能软件功能显著提升工作效率。对于注重测试可靠性与场景适配性的用户而言，TH2816P凭借软硬件协同的技术优势，成为电子元件测试的实用选择，为品质管控提供有力支撑。​
