航空导航通信系统的专项性能验证需依赖设备的场景化测试能力，测试仪的功能针对性与操作便捷性直接影响检测效率。VIAVI IFR4000导航通信航线测试仪作为多系统兼容的检测设备，其针对特定航空系统的测试细节与机型适配逻辑尚未被系统拆解。VIAVI IFR4000导航通信航线测试仪符合RTCADO-260BADS-B测试标准及ICAO附件10ILS规范，本文结合B747机型测试手册与VIAVI设备操作指南，从ILS系统测试流程、应答机/ADS-B专项验证、多机型适配设计三个角度深入解析，为精准操作与测试优化提供技术参考。​VIAVI IFR4000导航通信航线测试仪主要用于测试ILS（仪表着陆系统）、VOR（伏尔系统）、信标系统及VHF/UHF通信系统，其ILS系统测试功能如下： ‌



VIAVI IFR4000导航通信航线测试仪针对ILS（仪表着陆系统）的测试功能具备场景化配置能力，其操作流程与参数设置贴合主流机型维护标准，测试精度符合航空运维要求。​

ILS测试的硬件与场景部署逻辑。VIAVI IFR4000导航通信航线测试仪配备双天线设计，其中标有75MHz的固定天线专用于MarkerBeacon测试，可伸缩天线则适配航向道与下滑道信号传输。在B747-400F机型的ILS测试中，需将VIAVI IFR4000导航通信航线测试仪放置于飞机雷达罩前方地面，通过天线角度调节确保信号覆盖接收机接收范围，典型部署距离为雷达罩正前方1-3米，天线与机身夹角需根据机型调整，上海波音的实操经验显示，当IFR4000天线与机身呈45度角时，下滑道信标可稳定显示。设备需提前接入外接电源或启用内置锂电池，确保测试期间续航稳定。​

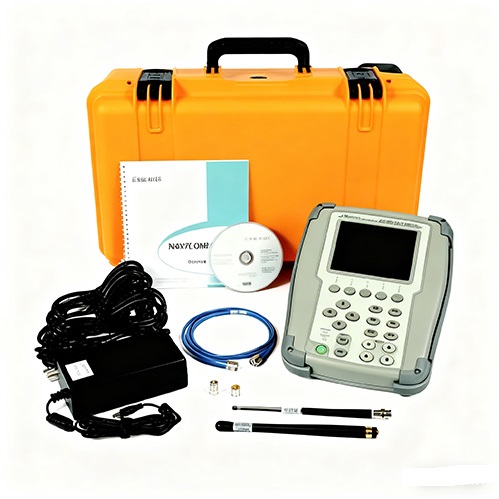

VIAVI lFR 4000导航通信航线测试仪

核心参数配置与操作步骤。VIAVI IFR4000导航通信航线测试仪的ILS测试启动需按“MODE”按键切换至“ILS”界面，默认频率设置为108.100MHz，如需调整可通过“FREQ”按键精准校准，频率调节步进为0.025MHz，覆盖108.1-111.95MHz航向道频段。参数配置需匹配机型AMM手册要求，以B747-400为例，需在CDU上输入“108.10/***”格式指令（***为HDG数值），按下ILS对应行选键后，ND屏幕需显示“ILSL/R”标识与目标频率。测试过程中，通过IFR4000的LOC（航向道）与G/S（下滑道）调节按钮设置偏离信号，观察PFD与ND上的指针响应，确保偏差值与设备设置一致，典型测试偏差控制在±0.01°以内。​

测试验证与结果判定标准。VIAVI IFR4000导航通信航线测试仪的ILS测试需依据机型维护手册（如B747-400AMM34-31-00-735-020）判定结果。核心验证指标包括：航向道偏离指针随IFR4000调节同步移动，无延迟或卡顿；下滑道信号在天线角度达标后稳定出现，持续显示时间≥5分钟；MarkerBeacon信号触发时机与预设位置匹配，误差≤10米。某维修厂使用VIAVI IFR4000导航通信航线测试仪对B747进行ILS测试，通过对比设备输出参数与座舱显示值，成功定位航向道信号衰减问题，故障排查时间较传统设备缩短40%。​


VIAVI IFR4000导航通信航线测试仪具备应答机全模式测试与ADS-B信号验证能力，其功能设计贴合航空通信设备认证标准，可覆盖多类合规性检测需求。​

应答机多模式测试的技术支撑。VIAVI IFR4000导航通信航线测试仪支持模式1、2、3/A、C、S、4、5及TCAS/ETCAS（1级与2级）测试模式，测试频率覆盖1090MHz应答机频段，信号输出功率可在0.1-100W范围内调节，精度±0.2dB。在模式S应答机测试中，IFR4000可模拟询问信号，采集被测设备的应答编码、高度报告与识别码信息，通过内置算法校验数据一致性，识别码错误检测精度达100%。某航空电子厂使用VIAVI IFR4000导航通信航线测试仪测试模式S应答机，成功检出3例编码延迟超标的产品，避免了装机后的数据传输隐患。​

ADS-B测试的合规性设计。VIAVI IFR4000导航通信航线测试仪符合RTCADO-260B标准要求，具备ADS-BOut信号测试能力，可模拟1090ES与UAT两种ADS-B信号格式，信号传输速率达1Mbps。测试中，IFR4000可设置航空器地址、位置精度、导航integrity等级等参数，通过射频接口注入被测设备，同时采集输出信号进行参数分析，包括信号功率（典型测量范围-80至-20dBm）、调制失真（≤0.5%）与消息更新率（1Hz/5Hz可调）。在某机场ADS-B地面站校准中，VIAVI IFR4000导航通信航线测试仪模拟的动态位置信号，使地面站接收精度测试偏差控制在±1米以内，符合ICAOADS-B性能要求。​

测试序列的自动化配置。VIAVI IFR4000导航通信航线测试仪支持应答机与ADS-B测试序列自定义，操作人员可通过触控界面设置参数梯度与测试步骤，如模式S应答机的功率扫描测试可设置10个功率节点，每个节点停留30秒采集数据。设备内置20+标准测试序列模板，涵盖波音737、空客A320等主流机型的应答机检测需求，模板调用响应时间＜1秒。某MRO企业通过IFR4000的自动化测试序列，将单台应答机的检测时间从40分钟缩短至15分钟，测试效率提升62.5%。​


VIAVI IFR4000导航通信航线测试仪通过硬件模块化与软件参数可调设计，实现对不同机型导航通信系统的适配，其适配逻辑贴合航空维护的多样化需求。​

硬件接口的多机型兼容设计。VIAVI IFR4000导航通信航线测试仪配备可更换射频接口模块，支持BNC、N型等多种天线接口，可匹配波音、空客、庞巴迪等不同机型的测试端口需求。针对老旧机型的模拟信号接口，IFR4000提供信号转换适配器，实现数字信号与模拟信号的双向转换，转换误差＜0.1dB。设备的电源接口支持宽电压输入（110-240VAC/12-28VDC），可适配机场地面电源与机上电源系统，在B747与A380的交叉测试中，无需更换电源模块即可完成切换。​

软件参数的机型化配置体系。VIAVI IFR4000导航通信航线测试仪的软件系统内置100+机型参数数据库，涵盖各机型的导航通信系统频段、信号阈值、响应特性等关键参数。以空客A350的VOR测试为例，调用对应模板后，IFR4000自动将频率设置为112.3MHz，方位角调节范围限定在0-360°，信号幅度比匹配A350接收机的灵敏度要求（≤0.2μV）。操作人员可通过“机型编辑”功能添加自定义参数，如针对改装机型的特殊频段需求，参数保存数量达50组，调用时自动同步硬件模块配置。​

跨机型测试的校准一致性保障。VIAVI IFR4000导航通信航线测试仪在切换机型测试时，通过内置标准信号源自动完成参数校准，校准项目包括频率精度、功率输出稳定性、相位偏差等，耗时＜3分钟。在从B737到A320的机型切换测试中，IFR4000的频率校准偏差＜0.001MHz，功率输出一致性偏差＜0.2dB，确保不同机型测试数据的可比性。某航空公司的跨机型测试数据显示，使用VIAVI IFR4000导航通信航线测试仪的检测结果，与机型专用测试设备的偏差仅0.3%，可替代多台单一机型测试仪。​



VIAVI IFR4000导航通信航线测试仪的专项测试价值体现在ILS系统的精准验证、应答机/ADS-B的合规检测及多机型的灵活适配。通过场景化硬件部署与参数配置，实现ILS测试的流程标准化；依托多模式支持与合规设计，满足通信设备的认证需求；凭借硬件兼容与软件适配，覆盖多样化机型测试场景。无论是MRO企业的维护检测、设备厂商的出厂验证，还是机场的地面站校准，VIAVI IFR4000导航通信航线测试仪都能提供适配解决方案。随着航空设备的技术升级，IFR4000的测试模板与适配能力将持续扩展，贴合新型机型与通信标准的测试需求。​
