GNSS测试设备的硬件稳定性、操作便捷性与专项功能适配性，直接影响测试效率与结果有效性。VIAVI GPSG-1000位置模拟器作为便携式导航测试专用仪器，此前分析多集中于原理与场景应用，其硬件构成、操作逻辑及特色测试功能等细节尚未被系统挖掘。VIAVI GPSG-1000位置模拟器符合GNSS接收机测试行业标准，本文结合VIAVI官方技术规格书、卫星导航设备测试手册，从模块化硬件架构设计、人性化操作交互系统、RAIM与SBAS专项测试功能三个角度解析，为设备选型与精准使用提供技术依据。VIAVI GPSG-1000便携式GPS/Galileo位置模拟器在接收机自主完好性监测（RAIM）和星基增强系统（SBAS）测试中具有以下专项功能和应用特点：

​

VIAVI GPSG-1000位置模拟器采用“射频+基带+控制”三层模块化架构，通过标准化接口实现功能扩展与故障更换，硬件参数贴合多场景测试需求，其设计理念贯穿便携性与专业性的平衡。​

射频模块的多频段生成能力。VIAVI GPSG-1000位置模拟器的射频模块采用可插拔设计，单模块可覆盖GPS（L1、L1C、L2C、L5）与Galileo（E1、E5、E5a、E5b、E6）全系列频段，其中GPSL1频段固定为1575.42MHz，GalileoE5中心频率1191.795MHz，信号输出精度依托同主振荡器保障，信道间偏差实现数字零偏移。模块内置高隔离度腔体耦合器，在1575.42MHz频段隔离度＞25dB，典型值可达30dB，有效降低射频泄漏对测试的干扰，配合振幅偏移调节功能（±30dB，1dB步进），可精准模拟不同距离的卫星信号衰减。某实验室更换射频模块时发现，VIAVI GPSG-1000位置模拟器的模块插拔耗时＜5分钟，且更换后信号参数一致性偏差＜0.1dB。​

.

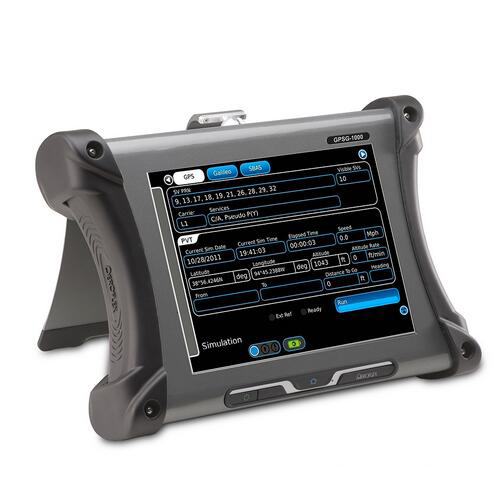

VIAVI GPSG-1000位置模拟器

基带信号处理模块的精准控制。VIAVI GPSG-1000位置模拟器的基带模块承担信号编码与动态参数计算功能，支持GPSL1CA码（1.023Mc/s）、L2C码（0.5115Mc/s）等多种编码格式，调制方式采用BPSK，符号速率50sps。模块内置高性能处理器，可实时计算多普勒频偏（±5.0kHz可调，1Hz步进）与伪距离误差（±10km可调，1m步进），为动态场景模拟提供数据支撑。在模拟高速移动场景时，基带模块的参数更新率达100Hz，确保VIAVI GPSG-1000位置模拟器输出的信号与预设轨迹参数同步，某车载终端测试中，该同步性使速度误差测试值控制在±0.1m/s以内。​

控制与接口模块的集成设计。VIAVI GPSG-1000位置模拟器的控制模块采用嵌入式系统，搭配超大触摸屏显示器，支持菜单式参数配置与状态实时显示。接口部分涵盖USB、LAN远程控制接口与NMEA0183数据输入接口，可实现与上位机的双向数据交互及外部设备的信号联动。模块内置存储单元，可保存20个导航图与1000组自定义场景参数，支持通过USB存储设备进行数据导出与导入，某航空测试团队利用LAN接口实现10台GPSG-1000的集群控制，大幅提升批量测试效率。​


VIAVI GPSG-1000位置模拟器以“简化操作流程、降低专业门槛”为核心，构建涵盖界面设计、场景编辑、远程控制的全链路交互系统，适配不同层级操作人员的使用需求。​

直观化触控界面设计。VIAVI GPSG-1000位置模拟器的触摸屏采用高清显示面板，界面按功能划分为“信号配置”“轨迹编辑”“测试监控”“报告生成”四大分区，每个分区均配备图标化操作按钮与参数输入框。在信号配置界面，操作人员可通过下拉菜单选择卫星系统（GPS/Galileo/SBAS）、频段与卫星PRN码（GPS1-32、Galileo1-30、SBAS120-138），参数设置实时同步至设备状态栏。界面支持中英文切换，内置操作提示弹窗，某新手操作人员反馈，通过界面引导可在30分钟内完成基础测试配置，较传统设备缩短50%时间。​

灵活化场景编辑功能。VIAVI GPSG-1000位置模拟器提供两种场景编辑模式：基础模式通过内置模板快速调用，涵盖静态位置模拟与多航段动态模拟；高级模式支持航点录入，可通过经纬度/高度直接输入或位置偏移设置，生成最多50航段的复杂轨迹。设备支持轨迹参数实时修改，在模拟航空起飞场景时，操作人员可中途调整爬升角度与速度参数，GPSG-1000立即响应并更新输出信号。场景编辑完成后可按自定义名称保存，调用响应时间＜1秒，某无人机企业通过保存常用测试场景，单次测试准备时间从20分钟缩短至3分钟。​

多元化远程控制能力。VIAVI GPSG-1000位置模拟器的LAN接口支持TCP/IP协议，操作人员可通过电脑端控制软件实现设备的远程启停、参数配置与数据采集，控制延迟＜100ms。USB接口除支持数据传输外，还可连接鼠标键盘进行外接操作，适配复杂参数的精准输入场景。某偏远测试站点通过4G网络远程操控VIAVI GPSG-1000位置模拟器，成功完成导航终端的连续72小时稳定性测试，无需人员现场值守，测试数据实时回传至总部服务器。​


VIAVI GPSG-1000位置模拟器针对导航设备的完整性验证需求，开发RAIM（接收机自主完整性监测）与SBAS（星基增强系统）专项测试功能，参数配置与测试流程贴合行业标准。​

RAIM测试的多信道支撑设计。VIAVI GPSG-1000位置模拟器提供6信道与12信道两种配置，其中6信道版本可分配5个信道支持RAIM运行，1个信道用于SBAS模拟，12信道版本则通过额外信道扩展卫星组合灵活性。设备支持设置卫星健康状态（GOOD/BAD），可模拟单颗或多颗卫星故障场景，通过调整伪距离误差参数触发RAIM告警，测试终端设备的故障识别与自主定位修正能力。在某航空接收机测试中，VIAVI GPSG-1000位置模拟器模拟PRN12卫星故障，成功验证接收机在3秒内触发RAIM告警并切换定位卫星组的功能。​

SBAS多系统模拟能力。VIAVI GPSG-1000位置模拟器可精准模拟WAAS、EGNOS、MSAS、GAGAN等主流SBAS系统信号，覆盖L1、L5频段，信号参数符合各系统接口规范。操作人员可设置SBAS卫星的伪距校正量与完好性参数，模拟不同区域的增强信号覆盖场景。在欧洲地区导航设备测试中，GPSG-1000通过模拟EGNOS系统信号，使终端设备的定位精度从±5米提升至±1米，验证了SBAS对定位性能的增强效果。​

专项测试的报告生成机制。VIAVI GPSG-1000位置模拟器在RAIM与SBAS测试完成后，自动生成包含卫星状态序列、伪距误差变化、终端告警时间、定位精度变化等参数的专项报告。报告支持按ISO17025标准格式导出，可标注测试依据（如RTCADO-229D标准）与设备信息，某计量机构利用该报告直接完成导航接收机的完整性性能校准认证。​



VIAVI GPSG-1000位置模拟器的技术竞争力不仅体现在信号模拟精度，更凸显于模块化硬件架构的灵活性、人性化操作交互的高效性及专项测试功能的适配性。分层硬件设计实现功能扩展与快速维护，直观操作界面降低使用门槛，RAIM与SBAS测试功能精准对接导航完整性验证需求。无论是实验室的接收机性能测试，还是企业的批量生产质检，亦或是航空领域的合规性验证，VIAVI GPSG-1000位置模拟器都能提供适配的解决方案。随着导航设备对完整性要求的提升，GPSG-1000的专项测试功能将进一步优化，持续贴合行业测试需求。​
