PTC155A

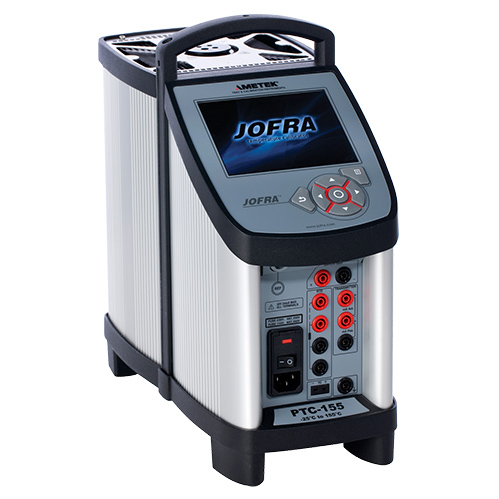

AMETEK PTC155A干体炉是JOFRA PTC155系列的基础款温度校准仪，专为-25至155℃（-13至311F）区间的传感器校准场景设计，核心依托专利双区加热技术（专利号EP2074374/US8342742）实现高精度温度场构建。作为精简功能型号，其保留了系列核心温控性能，剔除了传感器输入通道等进阶功能，以10.3kg轻量化设计搭配专用便携箱，成为中小企业常规校准、现场快速测温支持的高性价比选择。该仪器可适配RTD、热电偶等主流传感器类型，凭借MVI电源波动免疫与IRI合规提醒功能......
产品描述
AMETEK PTC155A干体炉是JOFRA PTC155系列的基础款温度校准仪，专为-25至155℃（-13至311°F）区间的传感器校准场景设计，核心依托专利双区加热技术（专利号EP2074374/US8342742）实现高精度温度场构建。作为精简功能型号，其保留了系列核心温控性能，剔除了传感器输入通道等进阶功能，以10.3kg轻量化设计搭配专用便携箱，成为中小企业常规校准、现场快速测温支持的高性价比选择。该仪器可适配RTD、热电偶等主流传感器类型，凭借MVI电源波动免疫与IRI合规提醒功能，满足制药、电子等行业基础ISO/FDA合规需求，是平衡精度与成本的理想基础校准设备。AMETEK PTC-155A是一款由阿美特克（JOFRA）生产的干体炉，主要用于温度校准，适用于实验室和工业现场。以下是其核心参数和功能：
PTC155A延续系列标志性的主动双区加热技术，下区主加热区通过铂电阻传感器实时采集温度信号，经PID控制器动态调节加热功率，确保160mmimmersiondepth校准区域热量均匀传导；上区补偿加热区针对传感器插入及开口处的热损失进行动态补偿，使径向孔间均一性达0.01℃，接近实验室液体浴水平，无需额外绝缘即可校准充液式机械传感器。受限于基础款定位，其仅支持内置参考传感器测温，精度达±0.18℃（12个月周期），稳定后温度波动控制在±0.01℃（10分钟后测量），温度分辨率支持0.001℃步进调节，满足常规校准精度需求。
AMETEK PTC155A干体炉
2.高效升降温与便携设计
针对现场校准效率需求，PTC155A升降温速度较传统设备提升20%：23℃至155℃加热仅需2分钟，-25℃至23℃升温4分钟；155℃至23℃冷却10分钟，23℃至-25℃冷却5分钟，从启动到达到稳定状态全程约10分钟，大幅缩短生产停机校准时间。物理设计上，仪器尺寸为362×171×363mm，重量10.3kg，集成可拆卸支撑rod与定制便携箱，箱内预留inserts、绝缘塞等配件仓位，运输时配件固定无晃动，实现现场与实验室间的无损耗移动。
3.基础智能与合规功能
IRI智能校准提醒：开机后自动核查设备自身及外接STS传感器的校准证书有效期，若超期则在显示屏弹出红色警告，从源头规避ISO、SOP及FDA合规风险，这一功能与B/C款保持一致；

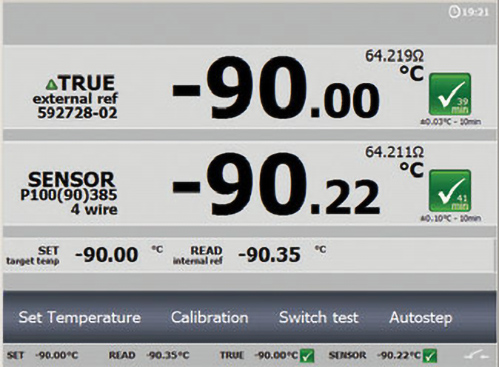

多语言交互界面：配备5.7英寸全彩VGA屏，实时显示SET（设定温度）、READ（实测温度）等核心参数，支持中英德日四种语言切换，稳定性状态、实时时钟等信息一目了然，操作逻辑采用菜单驱动设计，新手可快速上手；

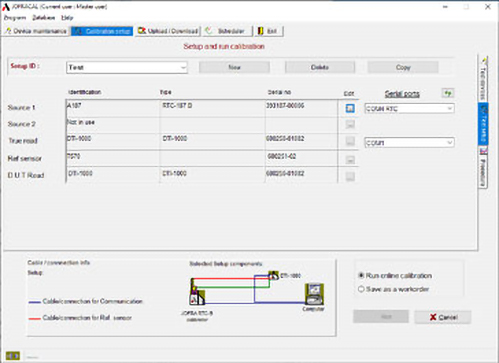

固件升级与数据交互：通过USB2.0接口可连接JofraCal软件完成固件升级，虽无校准结果存储功能，但支持将设备状态数据导出至电脑，配合软件生成基础校准报告。
1.双区加热控温原理
仪器采用上下独立闭环控制的加热系统（专利技术）：
主加热区（下区）：内置Pt100铂电阻传感器作为温度反馈元件，每100ms采集一次校准区域核心温度数据，传输至PID控制器与设定温度进行比对，通过PWM脉冲宽度调制技术调节加热丝功率（0-400W无级可调），确保热量沿校准孔轴向均匀传导，160mm浸入深度内的轴向温度偏差小于0.03℃；
补偿加热区（上区）：在校准孔开口处设置辅助加热模块与温度传感器，实时监测因传感器插入形成的“热逃逸”效应，当开口处温度较核心区域低0.02℃以上时，自动启动补偿加热，补偿功率根据温度梯度动态调整（0-50W），消除传统干体炉的“边缘温度衰减”问题，使孔口至孔底的温度均一性保持在0.01℃以内。
2.MVI电源波动免疫原理
针对工业现场电压不稳定导致的温控漂移问题，PTC155A采用交流-直流稳定供电技术（MVI）：
首先通过整流滤波模块将115V/230V交流电转换为不稳定直流电压，再经线性稳压电路输出24V恒定直流电源供给加热回路；
稳压模块内置电压反馈传感器，当输入电压波动±10%（工业现场典型波动范围）时，可在20ms内完成电压补偿，确保加热功率输出偏差小于1%，进而使温度波动控制在±0.01℃以内，解决了传统校准仪在电机启停、设备切换场景下的精度漂移问题。
3.外部协同校准原理
受限于无传感器输入通道的设计，PTC155A需与外部设备协同完成校准，核心流程基于“温度场提供-外部参比-人工比对”三步法：
温度场构建：用户通过面板设置目标温度（分辨率0.001℃），双区加热系统启动后，稳定性指示灯在10分钟后亮起，提示温度场达到稳定状态；
外部参比部署：将JOFRASTS-150参考传感器（精度±0.06℃）与被测传感器（SUT）通过多孔插入套件同时插入校准孔，参考传感器连接外部读数设备（如高精度测温仪）；
偏差计算：读取外部设备显示的参考温度与被测传感器输出值，人工计算两者偏差，完成校准。该过程中，PTC155A的0.01℃均一性确保两款传感器处于同一温度环境，为偏差测量提供可靠基础。
4.IRI合规监测原理
仪器内置非易失性存储器，存储设备自身及关联STS传感器的校准证书有效期。开机时，系统自动读取存储器中的日期数据与实时时钟比对：
若设备校准证书超期，显示屏弹出“CALIBRATOREXPIRED”警告并伴随蜂鸣提示；
若外接STS传感器超期，显示“REFERENCESENSOREXPIRED”；
警告状态持续至用户确认后消除，但不影响仪器运行，既满足ISO17025对校准设备有效性的要求，又避免误停机导致的生产损失。
中小企业基础校准：精简的功能设计降低了设备采购成本，同时保留±0.18℃精度与0.01℃均一性，满足RTD、热电偶等常规传感器的校准需求，无需为冗余功能支付额外费用；
现场快速校准支持：10.3kg轻量化设计搭配集成支撑rod，可单手携带至生产线、户外设备等移动场景，10分钟内完成温度稳定，大幅缩短设备停机校准时间；
教学与培训场景：清晰的双区加热原理演示与简易操作界面，成为职业院校温度计量专业的理想教学设备，帮助学生直观理解干体炉校准机制。
AMETEK PTC155A干体炉
2.合规与配件适配优势
基础合规保障：IRI功能实时监控校准证书有效性，配合JofraCal软件生成的校准报告，满足制药、食品等行业FDA、SOP的基础合规要求；
多孔径灵活适配：支持SMXmetric（3-12mm，4件套）与SIXimperial（1/8"-1/2"，3件套）多hole插入套件，铝制inserts适配低温场景，无需单独采购不同直径配件，降低后期维护成本；
固件升级兼容性：通过USB接口可升级至最新固件版本，确保与后续推出的JofraCal软件功能兼容，延长设备生命周期。
小编极仪银飞总结AMETEK PTC155A干体炉以“核心功能保留+非必要功能精简”的设计理念，在基础校准场景中实现了精度、效率与成本的平衡。其依托专利双区加热技术与MVI稳压技术，构建起±0.18℃精度、0.01℃均一性的温度场，配合轻量化设计与IRI合规功能，满足中小企业常规校准与现场快速测试需求。尽管无传感器输入通道需依赖外部设备读数，但其10分钟稳定速度、多孔径适配能力及成本优势，使其成为温度校准体系中的基础支撑设备。对于追求性价比与核心性能的用户而言，PTC155A无疑是兼顾实用性与合规性的优选方案。
技术参数
温度范围：-25至155°C（-13至311°F）
精度：±0.3°C（内置标准）
稳定度：±0.04°C
升温时间：23至155°C约13分钟
降温时间：155至23°C约10分钟
分辨率：1°C、0.1°C或0.01°C可选
核心功能
自校准：通过外接标准传感器校准，提升精度 。
MVI技术：消除电源波动对温度稳定性的影响 。
多模式操作：支持设定温度、自动步进、预设模式等 。
便携设计：配备专用携带箱，适合现场使用 。
附加特性
彩色显示屏：实时显示校准状态、温度及稳定性 。
软件支持：随机附带JofraCal软件，可生成校准报告 。
多孔套管：兼容多种传感器尺寸 。
应用场景
适用于传感器校准、实验室测试及工业现场的温度验证 。
核心性能与技术特点
1.温度控制精度与均匀性PTC155A延续系列标志性的主动双区加热技术，下区主加热区通过铂电阻传感器实时采集温度信号，经PID控制器动态调节加热功率，确保160mmimmersiondepth校准区域热量均匀传导；上区补偿加热区针对传感器插入及开口处的热损失进行动态补偿，使径向孔间均一性达0.01℃，接近实验室液体浴水平，无需额外绝缘即可校准充液式机械传感器。受限于基础款定位，其仅支持内置参考传感器测温，精度达±0.18℃（12个月周期），稳定后温度波动控制在±0.01℃（10分钟后测量），温度分辨率支持0.001℃步进调节，满足常规校准精度需求。
AMETEK PTC155A干体炉
针对现场校准效率需求，PTC155A升降温速度较传统设备提升20%：23℃至155℃加热仅需2分钟，-25℃至23℃升温4分钟；155℃至23℃冷却10分钟，23℃至-25℃冷却5分钟，从启动到达到稳定状态全程约10分钟，大幅缩短生产停机校准时间。物理设计上，仪器尺寸为362×171×363mm，重量10.3kg，集成可拆卸支撑rod与定制便携箱，箱内预留inserts、绝缘塞等配件仓位，运输时配件固定无晃动，实现现场与实验室间的无损耗移动。
3.基础智能与合规功能
IRI智能校准提醒：开机后自动核查设备自身及外接STS传感器的校准证书有效期，若超期则在显示屏弹出红色警告，从源头规避ISO、SOP及FDA合规风险，这一功能与B/C款保持一致；
多语言交互界面：配备5.7英寸全彩VGA屏，实时显示SET（设定温度）、READ（实测温度）等核心参数，支持中英德日四种语言切换，稳定性状态、实时时钟等信息一目了然，操作逻辑采用菜单驱动设计，新手可快速上手；
固件升级与数据交互：通过USB2.0接口可连接JofraCal软件完成固件升级，虽无校准结果存储功能，但支持将设备状态数据导出至电脑，配合软件生成基础校准报告。
PTC155A核心技术参数与功能配置表
| 分类 | 具体项目 | 技术规格/描述 | 备注 |
| 温度性能 | 温度范围 | -25至155℃（-13至311°F） | 环境温度23℃下实测 |
| 温控精度（内置参考） | ±0.18℃（±0.32°F） | 12个月周期，中心孔插入4mm探针 | |
| 温度稳定性 | ±0.01℃（±0.018°F） | 稳定指示灯亮起10分钟后，持续测量30分钟 | |
| 径向均一性（孔间差异） | 0.01℃（0.02°F） | 多传感器同时校准一致性保障 | |
| 升降温速度 | 23→155℃：2分钟；-25→23℃：4分钟；155→23℃：10分钟；23→-25℃：5分钟 | 较同类产品提升20% | |
| 物理规格 | 外形尺寸（L×W×H） | 362×171×363mm（14.3×6.7×14.3in） | 紧凑设计适配狭小空间 |
| 重量 | 10.3kg（22.7lb） | 含基础配件重量 | |
| 校准孔直径 | 26mm（1.02in） | 适配标准插入套件 | |
| 浸入深度 | 160mm（6.3in） | 传感器有效测温区域长度 | |
| 功能配置 | 传感器输入通道 | 无 | 基础款核心限制 |
| 数据存储能力 | 无校准结果存储，支持10组仪器基础配置存储 | 需外接设备记录校准数据 | |
| 特色功能 | IRI合规提醒、多语言界面、稳定性监测 | 无Auto-Stepping及开关测试功能 | |
| 通讯接口 | USB2.0DevicePort | 支持JofraCal软件连接 | |
| 电源与环境 | 供电规格 | 115V（90-127）/230V（180-254），50/60Hz，最大400W | MVI技术保障电压波动免疫 |
| 工作环境温度 | 0至40℃（32至104°F） | 湿度0-90%RH无冷凝 | |
| 防护等级 | IP-10 | 实验室及干燥现场适用 | |
| 标准配件 | 基础套件 | 主机、电源电缆、USB线、温度性能校准证书、插入管工具、橡胶绝缘锥（PTC155独配） | 不含测试线缆及输入性能证书 |
测试原理深度解析
PTC155A的校准能力源于“双区控温-抗扰稳压-外部协同”的技术架构，其原理核心围绕“高精度温度场构建”与“外部设备协同校准”展开，具体如下：1.双区加热控温原理
仪器采用上下独立闭环控制的加热系统（专利技术）：
主加热区（下区）：内置Pt100铂电阻传感器作为温度反馈元件，每100ms采集一次校准区域核心温度数据，传输至PID控制器与设定温度进行比对，通过PWM脉冲宽度调制技术调节加热丝功率（0-400W无级可调），确保热量沿校准孔轴向均匀传导，160mm浸入深度内的轴向温度偏差小于0.03℃；
补偿加热区（上区）：在校准孔开口处设置辅助加热模块与温度传感器，实时监测因传感器插入形成的“热逃逸”效应，当开口处温度较核心区域低0.02℃以上时，自动启动补偿加热，补偿功率根据温度梯度动态调整（0-50W），消除传统干体炉的“边缘温度衰减”问题，使孔口至孔底的温度均一性保持在0.01℃以内。
2.MVI电源波动免疫原理
针对工业现场电压不稳定导致的温控漂移问题，PTC155A采用交流-直流稳定供电技术（MVI）：
首先通过整流滤波模块将115V/230V交流电转换为不稳定直流电压，再经线性稳压电路输出24V恒定直流电源供给加热回路；
稳压模块内置电压反馈传感器，当输入电压波动±10%（工业现场典型波动范围）时，可在20ms内完成电压补偿，确保加热功率输出偏差小于1%，进而使温度波动控制在±0.01℃以内，解决了传统校准仪在电机启停、设备切换场景下的精度漂移问题。
3.外部协同校准原理
受限于无传感器输入通道的设计，PTC155A需与外部设备协同完成校准，核心流程基于“温度场提供-外部参比-人工比对”三步法：
温度场构建：用户通过面板设置目标温度（分辨率0.001℃），双区加热系统启动后，稳定性指示灯在10分钟后亮起，提示温度场达到稳定状态；
外部参比部署：将JOFRASTS-150参考传感器（精度±0.06℃）与被测传感器（SUT）通过多孔插入套件同时插入校准孔，参考传感器连接外部读数设备（如高精度测温仪）；
偏差计算：读取外部设备显示的参考温度与被测传感器输出值，人工计算两者偏差，完成校准。该过程中，PTC155A的0.01℃均一性确保两款传感器处于同一温度环境，为偏差测量提供可靠基础。
4.IRI合规监测原理
仪器内置非易失性存储器，存储设备自身及关联STS传感器的校准证书有效期。开机时，系统自动读取存储器中的日期数据与实时时钟比对：
若设备校准证书超期，显示屏弹出“CALIBRATOREXPIRED”警告并伴随蜂鸣提示；
若外接STS传感器超期，显示“REFERENCESENSOREXPIRED”；
警告状态持续至用户确认后消除，但不影响仪器运行，既满足ISO17025对校准设备有效性的要求，又避免误停机导致的生产损失。
应用优势与行业价值
1.场景适配与成本优势中小企业基础校准：精简的功能设计降低了设备采购成本，同时保留±0.18℃精度与0.01℃均一性，满足RTD、热电偶等常规传感器的校准需求，无需为冗余功能支付额外费用；
现场快速校准支持：10.3kg轻量化设计搭配集成支撑rod，可单手携带至生产线、户外设备等移动场景，10分钟内完成温度稳定，大幅缩短设备停机校准时间；
教学与培训场景：清晰的双区加热原理演示与简易操作界面，成为职业院校温度计量专业的理想教学设备，帮助学生直观理解干体炉校准机制。
AMETEK PTC155A干体炉
基础合规保障：IRI功能实时监控校准证书有效性，配合JofraCal软件生成的校准报告，满足制药、食品等行业FDA、SOP的基础合规要求；
多孔径灵活适配：支持SMXmetric（3-12mm，4件套）与SIXimperial（1/8"-1/2"，3件套）多hole插入套件，铝制inserts适配低温场景，无需单独采购不同直径配件，降低后期维护成本；
固件升级兼容性：通过USB接口可升级至最新固件版本，确保与后续推出的JofraCal软件功能兼容，延长设备生命周期。
小编极仪银飞总结AMETEK PTC155A干体炉以“核心功能保留+非必要功能精简”的设计理念，在基础校准场景中实现了精度、效率与成本的平衡。其依托专利双区加热技术与MVI稳压技术，构建起±0.18℃精度、0.01℃均一性的温度场，配合轻量化设计与IRI合规功能，满足中小企业常规校准与现场快速测试需求。尽管无传感器输入通道需依赖外部设备读数，但其10分钟稳定速度、多孔径适配能力及成本优势，使其成为温度校准体系中的基础支撑设备。对于追求性价比与核心性能的用户而言，PTC155A无疑是兼顾实用性与合规性的优选方案。
