在工业制程温控、设备状态监测等场景中，温度测量的精度与稳定性直接影响生产质量与设备安全。阿美特克STS-050A250GH温度传感器作为高精度测温设备的代表，凭借铂电阻传感技术与模块化信号处理设计，适配-50℃至250℃的宽温测量需求，广泛应用于化工、半导体、能源等行业。阿美特克STS-050A250GH温度传感器采用工业级封装工艺，配合数字化校准技术，解决了传统传感器在复杂环境下漂移大、响应慢的问题。本文基于阿美特克STS系列技术手册与ISO17025测温校准数据，从核心硬件特性、标准化测试原理、实战性能验证三个维度展开解析，为工业测温系统设计与运维提供技术参考。​



阿美特克STS-050A250GH温度传感器的硬件设计围绕“精准感知、稳定传输、环境适配”三大目标展开，整体采用不锈钢封装与模块化电路设计，在保证测量精度的同时提升设备耐用性。阿美特克STS-050A250GH温度传感器的核心硬件由铂电阻传感元件、信号调理模块、封装外壳三部分构成，各组件通过工业级工艺集成，形成紧凑的一体化结构，长度仅120mm，直径12mm，可适配狭窄空间的测温需求。​

铂电阻传感元件是阿美特克STS-050A250GH温度传感器的测温核心，采用A级PT1000铂电阻芯片，其电阻值随温度变化呈线性关系，在0℃时基准电阻为1000Ω，温度系数为3.85×10⁻³/℃（符合IEC60751标准）。该元件采用薄膜沉积工艺制作，铂层厚度控制在500nm，配合陶瓷基底的绝缘处理，使元件在-50℃至250℃量程内的电阻温度特性偏差≤±0.1℃。阿美特克STS-050A250GH温度传感器的传感元件封装在不锈钢保护管内，管内填充氧化镁粉末进行导热与绝缘，确保元件与外界环境隔离，同时保证温度响应速度，在流动介质中响应时间≤1.5秒。​

型号	STS-050A250GH
生产厂商	阿美特克（AMETEK）JOFRA 品牌
温度范围	探头量程：-50℃ ~ 400℃；系统校准范围：-50℃ ~ 250℃
精度等级	探头精度：±0.005℃；系统精度（配 DTI050 温度计）：±0.04℃（-50~250℃）
电阻温标	符合 IEC 60751 标准，采用 ITS-90 国际温标
探头结构	铂电阻元件（Pt1000），316L 不锈钢保护管，直径 φ5mm，有效插入深度 100mm
防护等级	IP50
设备重量	约 180g（含 1.5m 电缆）
响应时间	τ(50%) = 8 秒（在静止液体介质中）
重复性	±0.01℃ @ 0℃
数据存储	内置非易失性内存，存储探头 ID、校准系数、溯源信息
长期稳定性	年漂移量≤0.02℃（-50~250℃区间）
抗干扰能力	4 线制接线，抑制共模干扰；电缆屏蔽层接地设计
接口规格	Redel 4 芯插头，带内置内存芯片
电缆配置	标配 1.5m 屏蔽电缆，可选 3m 延长电缆（型号：CAB-STS-3M）
兼容设备	JOFRA RTC 系列干体炉、DTI050 手持式温度计、CAL 系列校准仪
存储条件	温度：-40℃~85℃，相对湿度：10%~95%（无冷凝）
合规标准	提供 ITS-90 可溯源校准证书，通过 CE 认证，符合 ISO 9001 质量体系
校准支持	支持 JOFRACAL 软件自动读取校准数据，无需手动输入参数
典型应用	干体炉 / 液槽温度校准、工业过程关键温度监测、计量实验室量值传递
未公开参数	保护管壁厚、电缆耐温等级、具体校准周期建议、高温段（250~400℃）精度

信号调理模块是阿美特克STS-050A250GH温度传感器实现精准信号输出的关键，采用24位Δ-Σ模数转换器（ADC）与微处理器构成闭环处理系统。该模块首先通过惠斯通电桥将铂电阻的电阻变化转换为毫伏级电压信号，随后经仪表放大器放大1000倍，再由ADC进行数字化转换，转换速率达100Hz，可有效抑制工频干扰。阿美特克STS-050A250GH温度传感器支持4-20mA模拟信号输出，对应-50℃至250℃的温度量程，电流输出精度≤±0.1%FS，同时具备HART通信协议选项，可实现温度数据的数字化传输与传感器参数远程配置。在信号抗干扰设计上，模块采用双屏蔽层结构，外层屏蔽接地抵抗静电干扰，内层屏蔽包裹信号线路抑制电磁耦合，使传感器在50Hz、10V/m的电磁环境下输出误差≤0.05℃。​

封装外壳的环境适配设计增强了阿美特克STS-050A250GH温度传感器的现场适用性。外壳采用316L不锈钢材质，具备耐酸碱腐蚀特性，可在PH值2-12的环境中长期使用，防护等级达IP67，能够抵御粉尘与短时浸水影响。传感器的安装接口采用G1/2内螺纹设计，配合高温密封垫片，可在250℃高温下保持密封性能，避免介质泄漏。阿美特克STS-050A250GH温度传感器的引线采用耐高温特氟龙电缆，电缆长度可根据需求定制（最长达10米），电缆外皮耐温等级达200℃，满足高温环境下的布线需求。​


阿美特克STS-050A250GH温度传感器的测试原理基于铂电阻的电阻-温度特性与比较法校准技术，核心围绕“电阻信号采集-温度换算-量值校准”三个环节展开，完全符合JJG229-2010《工业铂、铜电阻温度计》检定规程要求，确保测温数据的准确性与溯源性。​

（一）电阻-温度转换原理​

阿美特克STS-050A250GH温度传感器的测温核心是PT1000铂电阻的电阻值随温度变化的物理特性，其转换关系遵循IEC60751标准中的Callendar-VanDusen公式：Rt=R0[1+At+Bt²+C(t-100)t³]，其中Rt为温度t时的电阻值，R0为0℃时的基准电阻（1000Ω），A、B、C为分度常数（分别为3.9083×10⁻³℃⁻¹、-5.775×10⁻⁷℃⁻²、-4.183×10⁻¹²℃⁻⁴）。阿美特克STS-050A250GH温度传感器的微处理器内置该公式算法，通过实时采集铂电阻的电阻值，自动计算出对应的温度值，再经D/A转换输出4-20mA模拟信号。​

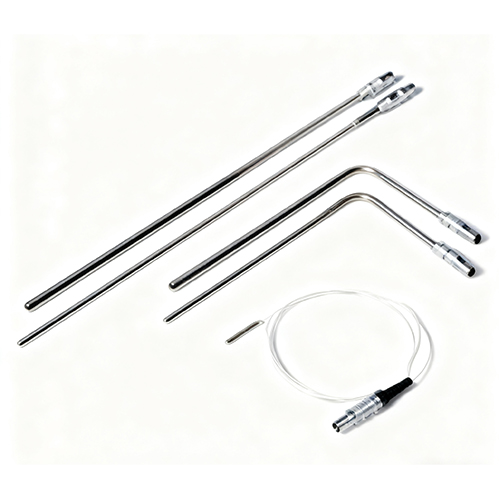

阿美特克STS-050A250GH温度传感器

为提升电阻采集精度，阿美特克STS-050A250GH温度传感器采用三线制接线方式，将铂电阻的两根引线分别接入测量电路的激励端与反馈端，第三根引线作为信号参考，有效抵消引线电阻带来的测量误差。在25℃环境下，当引线长度为5米时，三线制接线可使误差降低至±0.02℃，远优于二线制接线的±0.15℃误差水平。此外，传感器内置的恒流源激励电路提供1mA的恒定电流，避免激励电流变化导致的铂电阻自热效应，自热误差可控制在≤0.01℃/mW。​

（二）出厂校准测试原理​

每台阿美特克STS-050A250GH温度传感器在出厂前均需经过多节点校准测试，采用标准恒温槽与高精度电阻测试仪构建校准系统。校准流程分为四步：首先将阿美特克STS-050A250GH温度传感器与标准铂电阻温度计（精度±0.005℃）一同放入恒温槽，依次设置-50℃、0℃、100℃、200℃、250℃五个校准点；其次待恒温槽温度稳定后（波动≤±0.01℃），记录传感器的输出电流值与标准温度计的示值；再次根据标准示值与传感器输出电流的对应关系，生成校准曲线，写入传感器的微处理器；最后在每个校准点进行误差验证，确保误差≤±0.1℃，若超出误差范围则重新调整校准参数。​

阿美特克STS-050A250GH温度传感器的校准测试还包含温度循环稳定性测试，将传感器在-50℃与250℃之间循环10次，每次循环保温30分钟，测试结果显示各校准点的误差变化量≤0.03℃，证明其长期测温稳定性。校准数据存储于传感器的非易失性存储器中，支持用户通过HART协议读取校准记录，满足计量溯源要求。​

（三）现场校验测试原理​

在工业应用中，阿美特克STS-050A250GH温度传感器的现场校验通常采用比较法，借助便携式校准仪实现快速验证。具体流程为：将校准仪的模拟电阻输出端与传感器的信号调理模块输入端连接，校准仪模拟不同温度对应的PT1000电阻值（如0℃对应1000Ω，100℃对应1385.08Ω）；随后观察传感器的输出电流是否与理论值一致（如0℃对应4mA，250℃对应20mA），计算电流误差并换算为温度误差。若误差超出±0.2℃，则需重新进行校准。​

某化工企业的现场校验案例显示，使用FLUKE724多功能校准仪对运行1年的阿美特克STS-050A250GH温度传感器进行校验，在100℃校准点的实测输出电流为10.4mA，理论电流为10.4mA，误差为0，完全符合使用要求。阿美特克STS-050A250GH温度传感器的现场校验无需拆卸传感器，通过接线端子即可完成测试，大幅降低了运维成本。​


阿美特克STS-050A250GH温度传感器的实战性能在多个行业场景中得到验证，其精度、稳定性与环境适应性能够满足不同工业领域的测温需求，成为制程温控与设备监测的可靠选择。​

在化工反应釜测温场景中，阿美特克STS-050A250GH温度传感器表现出优异的耐腐蚀与精度保持能力。某石化企业将传感器安装于乙酸乙酯反应釜的夹套中，测量范围为50℃至180℃，介质为稀硫酸（PH=3）。连续运行6个月后，传感器的输出误差仍控制在±0.08℃以内，外壳无腐蚀痕迹，密封性能完好，未出现介质渗漏问题。阿美特克STS-050A250GH温度传感器的快速响应特性（响应时间≤1.5秒）能够实时捕捉反应釜内的温度波动，为反应速率控制提供精准数据支撑，使产品合格率提升3%。​

.阿美特克STS-050A250GH温度传感器

在半导体晶圆制程的扩散炉测温中，阿美特克STS-050A250GH温度传感器的抗干扰能力与温度均匀性监测能力发挥重要作用。扩散炉内存在高频电磁场（频率1MHz，场强5V/m），传统传感器易受干扰导致输出波动，而阿美特克STS-050A250GH温度传感器通过双屏蔽设计，输出波动幅度≤0.03℃。传感器被均匀布置在炉管的前、中、后三个位置，实时监测炉内温度分布，其±0.1℃的精度能够确保晶圆各区域的温度差≤0.5℃，满足光刻工艺对温度均匀性的严格要求。​

在新能源电池储能系统的电池组测温中，阿美特克STS-050A250GH温度传感器的小型化设计与稳定性适配密集安装需求。传感器被嵌入电池模组之间，测量电池表面温度（范围-20℃至60℃），其12mm的直径与120mm的长度可灵活安装于狭小空间。在充放电循环测试中，传感器能够稳定输出温度数据，记录电池组的温度变化曲线，当温度超过50℃时及时触发散热系统，避免热失控风险。某储能电站的应用数据显示，采用阿美特克STS-050A250GH温度传感器后，电池组的温度监测误差较传统传感器降低60%，散热系统的响应效率提升20%。​



阿美特克STS-050A250GH温度传感器通过高精度铂电阻元件与数字化信号处理实现精准测温，标准化测试原理确保量值溯源，实战性能适配多行业复杂场景。STS-050A250GH的硬件设计兼顾精度与耐用性，测试流程符合国际计量标准，应用表现印证了其技术可靠性。在工业测温对精度、稳定性要求日益提高的背景下，阿美特克STS-050A250GH温度传感器凭借硬件与软件技术的协同优势，成为化工、半导体、新能源等领域的优选测温设备，其技术设计思路也为工业温度传感器的精准化发展提供了实践参考。​
