在工业计量领域，水介质压力校准因介质洁净、无油污染等特性，成为食品制药、水务处理等行业的刚需。AMETEK FWV压力校准系统作为专注水介质校准的精密设备，凭借针对性的结构设计与精准量值传递能力，填补了该领域的专用设备空白。AMETEK FWV压力校准系统以水为核心适配介质，核心型号涵盖0-700bar（10,000psi）与0-15,000psi两种压力规格，整合T-1液压泵组、高精度水介质传感器及自动化控制模块，解决了传统油介质系统在水基工况中污染设备的难题。本文结合AMETEK官方产品参数与压力校准技术规范，系统解析FWV系统的结构特征、测试原理及行业适配价值，展现其技术实用性。​

（一）硬件模块的针对性设计​

AMETEK FWV压力校准系统的硬件架构以“水介质适配+高压稳定输出”为核心逻辑。压力发生单元采用定制化T-1液压台式泵，专为水介质优化设计，泵腔内壁经电解抛光处理，表面粗糙度Ra≤0.05μm，降低水分子附着导致的锈蚀风险，可实现0至15,000psi的连续压力调节，其中基础型号压力范围覆盖0-700bar（10,000psi），满足多数工业水基压力设备的校准需求。​

检测模块搭载水介质专用压力传感器，接触材质选用316L不锈钢，经钝化处理后耐水性显著提升，传感器内置的隔离膜片采用氟橡胶密封，避免水分子渗透影响电路稳定性。电参数测量单元支持0-55mA电流与0-30V电压的高精度测量，精度达±0.015%读数，可直接连接压力变送器等被测设备，无需额外转接装置。FWV系统的管路组件采用一体化不锈钢设计，接口处配备锥形密封结构，在15,000psi高压下泄漏率可控制在1×10⁻⁸Pa・m³/s以下。​

（二）软件与控制单元的协同能力​

AMETEK FWV压力校准系统搭载与硬件深度协同的校准软件，支持水介质校准流程的自动化运行。软件内置水介质压力传递特性数据库，可根据水温（0-50℃）自动修正压力值偏差，当水温波动超过±2℃时，系统触发压力补偿算法，修正量值误差。针对水介质易产生气泡的问题，软件设有“排气模式”，通过阶梯式升压与保压过程，自动排出管路中的空气，确保压力传递的连续性。​

控制单元采用工业级PLC芯片，实现压力输出的闭环控制，压力调节响应时间≤100ms，在水介质中压力波动幅度可控制在0.002%FS以内。系统配备7英寸触控显示屏，内置水介质校准专用程序模板，操作人员可直接选择“静态压力校准”“动态压力测试”等模式，无需手动编写流程，适配现场快速校准场景。​

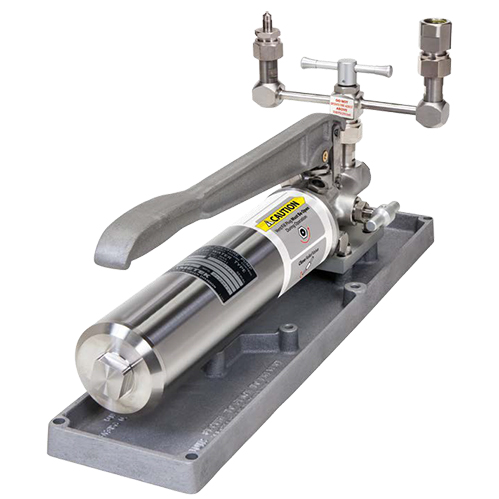

AMETEK FWV压力校准系统

考虑到水介质校准的场景多样性，AMETEK FWV压力校准系统采用IP67防护等级的外壳设计，可短时间浸泡在水中，适配潮湿的现场校准环境。系统工作温度范围为5-50℃，在低温环境下（5-10℃）可通过内置加热模块将管路温度维持在15℃以上，避免水介质低温粘稠影响压力输出。​

安全设计方面，FWV系统配备过压保护与泄漏报警功能，当压力超过设定值10%或检测到泄漏时，系统自动卸压并切断电源，同时通过声光报警提示操作人员。压力管路内置压力爆破片，爆破压力设定为满量程的1.2倍，为高压水介质校准提供双重安全保障。​

类别	具体参数/描述
基础信息	品牌：AMETEK（美国阿美特克）系统类型：水压式压力校准系统
核心构成	包含水压专用台式泵（核心动力单元）、316L不锈钢压力传导管路、2μm水质过滤模块
压力范围	0至10000psi（约0至689bar）
介质兼容性	适用于去离子水、纯化水等洁净水介质，管路具备防腐蚀及防结垢处理
典型应用场景	食品饮料行业压力仪表校准、水处理设备压力校验、制药行业洁净压力系统检测
精度等级	全量程范围内可达±0.025%读数
操作特性	台式固定操作模式，配备水质监测功能，可实时显示介质洁净度参数
配套能力	可搭配AMETEK525B型压力校准器、温度补偿模块，构成洁净压力校准工具包
防护设计	具备IP54防尘防水等级，管路接口采用快插式密封结构，防止介质泄漏
数据交互	支持USB及ModbusRS485接口，可导出包含水质参数的校准报告



（一）核心校准原理：水介质压力传递与比对机制​

AMETEK FWV压力校准系统遵循“标准量值传递”的核心原理，依托水介质的不可压缩性实现高精度校准。校准流程启动后，T-1液压泵将水介质加压至目标压力值，通过不锈钢管路同时传递至标准压力传感器与被测设备（如压力表、压力变送器）。标准传感器基于压阻效应将压力信号转换为电信号，经信号放大与滤波处理后，传输至主控单元，其测量精度可达±0.02%FS，为量值比对提供基准。​

对于被测设备，若为指针式压力表，FWV系统可通过外接视觉识别模块捕捉表盘读数；若为数字式压力仪表，则直接采集其输出的电信号。校准软件将标准传感器的测量值与被测设备的示值进行比对，按照《JJG52-2013弹性元件式一般压力表检定规程》计算示值误差、回程误差与重复性误差，生成校准数据报告。​

（二）水介质适配的关键技术原理​

压力稳定控制原理：由于水介质的不可压缩性，压力波动易导致校准误差。AMETEK FWV压力校准系统采用“伺服阀+缓冲器”双重稳压设计，伺服阀通过PID算法实时调节泵芯位移，控制压力输出速率；缓冲器内置弹性膜片，可吸收水介质中的压力脉冲，将压力波动幅度控制在0.002%FS以内。当系统检测到压力波动超过阈值时，自动启动保压程序，待压力稳定后再进行数据采集。​

气泡影响消除原理：水介质中混入的气泡会降低压力传递效率，导致校准偏差。FWV系统的“排气模式”通过三次阶梯式升压（分别升至20%、50%、80%FS）并保压30秒，使气泡在压力作用下聚集至管路顶端的排气阀，随后自动开启排气阀排出气泡。软件通过监测压力稳定时间判断排气效果，若压力稳定时间小于10秒，则判定排气完成，可启动正式校准流程。​

温度补偿原理：水温变化会导致水的密度与体积发生改变，影响压力测量精度。AMETEK FWV压力校准系统内置铂电阻温度计，实时监测水介质温度（精度±0.1℃），软件根据温度-压力修正公式自动计算修正值。例如，当水温从20℃升至30℃时，水的密度下降约0.3%，系统通过增加0.3%的压力输出补偿该误差，确保校准精度不受温度影响。​

（三）动态与静态校准的原理差异​

静态校准中，AMETEK FWV压力校准系统按照预设压力点（通常为0、25%、50%、75%、100%FS）逐级升压与降压，每个压力点保压60秒，待压力波动小于0.001%FS时采集3组数据，取平均值作为标准值。该过程针对水介质的静态压力传递特性设计，确保在稳定状态下完成量值比对。​

动态校准主要针对压力变送器等需响应动态压力的设备，FWV系统通过伺服阀模拟正弦波动态压力信号（频率范围0.1-10Hz），水介质在管路中形成周期性压力变化。系统同步采集标准传感器与被测设备的动态压力信号，通过傅里叶变换分析被测设备的频率响应特性，判断其在动态工况下的测量准确性。​


（一）食品制药行业的洁净校准适配​

食品制药行业对压力校准设备的洁净性要求严苛，油介质系统易造成设备污染。AMETEK FWV压力校准系统以水为介质，符合FDA21CFRPart177标准，压力管路采用316L不锈钢抛光处理，表面粗糙度Ra≤0.8μm，可避免介质残留。校准完成后，管路可通过纯水冲洗实现洁净度恢复，适配食品加工中的水压仪表、制药反应釜压力传感器等设备的校准需求。某制药企业应用数据显示，采用FWV系统校准后，压力仪表的污染投诉率下降90%，校准后设备的产品合格率提升1.2%。​

（二）水务与环保行业的现场校准适配​

水务处理中的管网压力仪表、环保设备中的压力监测装置需在潮湿现场进行校准。AMETEK FWV压力校准系统的IP67防护等级与便携设计（重量约15kg），可满足现场移动校准需求。系统支持电池供电（连续工作8小时），无需外接电源，适配野外管网的压力仪表校准。在某城市水务管网维护中，FWV系统实现了20台压力变送器的现场校准，每台校准时间仅需15分钟，效率较传统设备提升40%。​

（三）石油化工行业的高压水校准适配​

部分石油化工场景需使用高压水进行压力测试，传统油介质系统无法适配。AMETEK FWV压力校准系统的15,000psi高压版本可满足该需求，其316L不锈钢管路与氟橡胶密封件可耐受高压水的冲击与腐蚀。在某油田的高压水管线仪表校准中，FWV系统成功完成0-12,000psi范围内的压力校准，校准误差控制在±0.03%FS以内，符合油田计量标准要求。​

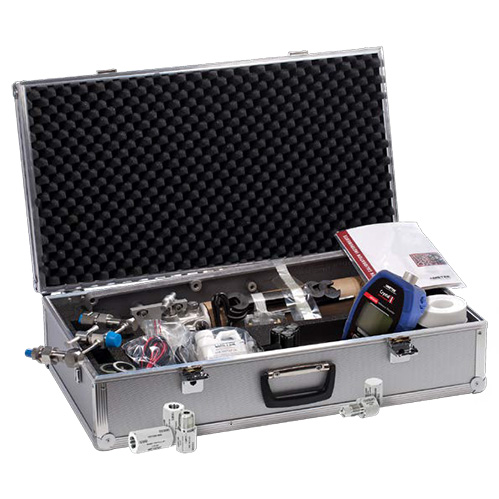

AMETEK FWV压力校准系统

AMETEK FWV压力校准系统以水介质适配为核心特色，通过针对性的硬件设计、精准的测试原理与多元的行业适配能力，成为洁净、潮湿及高压水工况下的理想校准设备。T-1液压泵与水介质专用传感器的协同，为FWV系统的压力输出稳定性提供了硬件支撑；气泡消除与温度补偿技术，解决了水介质校准中的核心精度问题。从食品制药的洁净校准到水务行业的现场检测，AMETEK FWV压力校准系统通过技术优化实现了水介质压力计量的精准传递。FWV系统的出现丰富了压力校准设备的品类，为不同行业的个性化校准需求提供了可靠解决方案，推动了水介质压力计量技术的实用化发展。​
