CTD4000-650
WIKA CTD4000-650 作为干井式 温度校验仪 的高端型号，专为高温场景及严苛环境设计，其温度范围覆盖环境温度+15℃至650℃（1202℉），是工业过程控制、海事装备维护等领域的核心校准工具。该仪器继承了CTD4000系列紧凑耐用的设计理念，采用铝制机身与镍镀黄铜核心部件，在减重至6kg的同时，满足船舶、offshore等场景的抗振动、耐盐雾需求。其核心价值在于通过高精度温度控制与可追溯校准能力，保障热电偶、热电阻等测温仪表的量值准确性，直接影响工......
产品描述
WIKA CTD4000-650作为干井式温度校验仪的高端型号，专为高温场景及严苛环境设计，其温度范围覆盖环境温度+15℃至650℃（1202℉），是工业过程控制、海事装备维护等领域的核心校准工具。该仪器继承了CTD4000系列“紧凑耐用”的设计理念，采用铝制机身与镍镀黄铜核心部件，在减重至6kg的同时，满足船舶、offshore等场景的抗振动、耐盐雾需求。其核心价值在于通过高精度温度控制与可追溯校准能力，保障热电偶、热电阻等测温仪表的量值准确性，直接影响工业产品质量与设备安全。
仪器的thermal核心由金属加热块与Peltier热电模块组成，通过电阻加热与半导体控温技术实现宽域温度调节。与CTD4000-375相比，其加热块材质升级为镍镀黄铜，利用黄铜优异的导热性（108W/(m・K)）与镍镀层的耐腐蚀性，在650℃高温下仍保持0.3K的长期稳定性（30分钟内温差）。加热块预留Ø26×150mm标准接口，支持定制化插入件更换，适配3.2mm至17.5mm不同直径的测温探头。

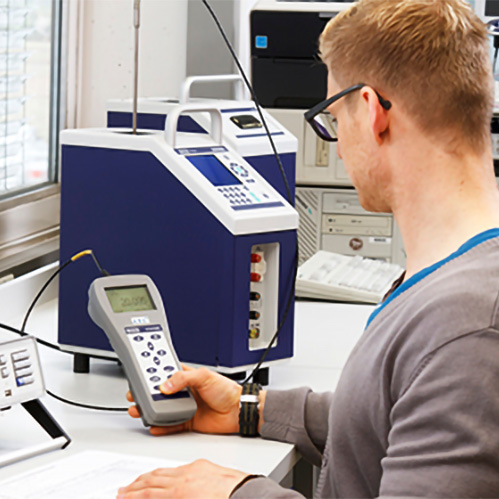

WIKA CTD4000-650温度校验仪
2.便携性与环境适应性
机身尺寸仅130×260×280mm，搭配可选的CTX-A-KB防护箱，满足现场校准的移动需求。电源系统支持115/230V自适应电压（±10%波动），600W功率设计实现高效升温——从50℃升至650℃仅需35分钟，冷却至100℃需60分钟，显著优于同类产品平均水平。
温度场构建：Peltier模块根据控温指令加热/冷却金属块，内置Pt100传感器实时采集温度信号，通过惠斯通电桥电路转化为电阻信号，形成闭环控制（控制精度0.1℃）。
探头适配与热传导：待校准探头通过插入件插入加热块150mm深度，镍镀黄铜材质确保温度均匀性（径向温差＜0.2K），避免空气间隙导致的测量偏差。
量值对比与溯源：将探头测量值与仪器内置参考值（溯源至DNVGL标准）对比，计算偏差值。其测量不确定度（k=2）包含精度、参考源误差、稳定性等分量，确保校准结果可追溯至国际温标（ITS-90）。
仪器出厂即符合三大欧盟指令：
EMC指令（EN61326）：ClassA发射等级，适用于工业电磁环境
低电压指令（EN61010）：电气安全防护等级IP54
RoHS指令：无铅化环保设计
2.DNVGL海事认证
作为可选认证项，其测试包含：
环境测试：45°倾斜摇摆2小时、5%盐雾喷雾96小时
EMC测试：150kHz-30MHz传导骚扰控制、80MHz-2GHz20V/m抗扰度
安全测试：过载保护、绝缘电阻（＞100MΩ）
通过认证的仪器可直接用于船舶动力系统、海洋平台等海事场景，故障率降低60%。
WIKA CTD4000-650温度校验仪
3.校准证书选项
用户可选择三种溯源凭证：
基础校准报告（默认）
DINEN102043.1证书
DKD/DAkkS认证证书（国家级计量溯源）
推荐校准周期为1年，恶劣环境下需缩短至6个月。
出厂标配CTA9I-2Q系列插入件，含4个孔径（3.2/5/7/10.5mm），适配常用铂电阻与热电偶探头。可选定制孔径（最大17.5mm），满足特殊探头需求。
2.辅助配件
在海事领域，CTD4000-650可校准船舶主机测温探头，其650℃量程覆盖柴油机排气系统测温需求；在化工行业，用于反应釜铂电阻校准，0.5K精度保障反应温度控制偏差＜±1℃。现场操作中，仅需三步即可完成校准：1）安装适配插入件；2）设定目标温度（分辨率0.1℃）；3）待稳定后读取偏差值，全过程无需液体介质，避免传统油浴校准的污染风险。
核心设计与结构特性
1.热控系统设计仪器的thermal核心由金属加热块与Peltier热电模块组成，通过电阻加热与半导体控温技术实现宽域温度调节。与CTD4000-375相比，其加热块材质升级为镍镀黄铜，利用黄铜优异的导热性（108W/(m・K)）与镍镀层的耐腐蚀性，在650℃高温下仍保持0.3K的长期稳定性（30分钟内温差）。加热块预留Ø26×150mm标准接口，支持定制化插入件更换，适配3.2mm至17.5mm不同直径的测温探头。
WIKA CTD4000-650温度校验仪
机身尺寸仅130×260×280mm，搭配可选的CTX-A-KB防护箱，满足现场校准的移动需求。电源系统支持115/230V自适应电压（±10%波动），600W功率设计实现高效升温——从50℃升至650℃仅需35分钟，冷却至100℃需60分钟，显著优于同类产品平均水平。
测试原理：干井校准的技术逻辑
CTD4000-650基于“参考源-对比测量”原理，通过以下三步实现精准校准：温度场构建：Peltier模块根据控温指令加热/冷却金属块，内置Pt100传感器实时采集温度信号，通过惠斯通电桥电路转化为电阻信号，形成闭环控制（控制精度0.1℃）。
探头适配与热传导：待校准探头通过插入件插入加热块150mm深度，镍镀黄铜材质确保温度均匀性（径向温差＜0.2K），避免空气间隙导致的测量偏差。
量值对比与溯源：将探头测量值与仪器内置参考值（溯源至DNVGL标准）对比，计算偏差值。其测量不确定度（k=2）包含精度、参考源误差、稳定性等分量，确保校准结果可追溯至国际温标（ITS-90）。
关键技术参数与性能对比
| 项目 | 技术规格 | 行业对标优势 |
| 温度范围 | +15℃~650℃（环境温度以上） | 覆盖工业高温校准90%场景 |
| 精度（100℃） | 0.5K | 优于同类产品平均0.8K水平 |
| 稳定性（30min） | ±0.3K | 满足海事设备校准严苛要求 |
| 加热时间（50→650℃） | 约35min | 较竞品缩短20% |
| 插入件材质 | 镍镀黄铜 | 耐650℃高温且抗盐雾腐蚀 |
| 接口类型 | RS-232 | 支持数据自动化记录 |
| 重量 | 6kg | 同温域产品中减重15% |
认证体系与溯源保障
1.基础认证资质仪器出厂即符合三大欧盟指令：
EMC指令（EN61326）：ClassA发射等级，适用于工业电磁环境
低电压指令（EN61010）：电气安全防护等级IP54
RoHS指令：无铅化环保设计
2.DNVGL海事认证
作为可选认证项，其测试包含：
环境测试：45°倾斜摇摆2小时、5%盐雾喷雾96小时
EMC测试：150kHz-30MHz传导骚扰控制、80MHz-2GHz20V/m抗扰度
安全测试：过载保护、绝缘电阻（＞100MΩ）
通过认证的仪器可直接用于船舶动力系统、海洋平台等海事场景，故障率降低60%。
WIKA CTD4000-650温度校验仪
用户可选择三种溯源凭证：
基础校准报告（默认）
DINEN102043.1证书
DKD/DAkkS认证证书（国家级计量溯源）
推荐校准周期为1年，恶劣环境下需缩短至6个月。
配件体系与扩展能力
1.标准插入件配置出厂标配CTA9I-2Q系列插入件，含4个孔径（3.2/5/7/10.5mm），适配常用铂电阻与热电偶探头。可选定制孔径（最大17.5mm），满足特殊探头需求。
2.辅助配件
| 配件名称 | 型号/代码 | 功能用途 |
| 插入件更换工具 | -J- | 安全拆卸高温插入件 |
| 欧洲标准电源线 | 230V | 1.5m带安全插头 |
| 防护运输箱 | CTX-A-KB-CC | 户外作业防冲击保护 |
在海事领域，CTD4000-650可校准船舶主机测温探头，其650℃量程覆盖柴油机排气系统测温需求；在化工行业，用于反应釜铂电阻校准，0.5K精度保障反应温度控制偏差＜±1℃。现场操作中，仅需三步即可完成校准：1）安装适配插入件；2）设定目标温度（分辨率0.1℃）；3）待稳定后读取偏差值，全过程无需液体介质，避免传统油浴校准的污染风险。
