ALT-9000
VIAVI ALT-9000通用无线电高度表测试仪作为适配航空无线电高度表全生命周期测试的专用设备，核心价值在于对脉冲式、调频连续波（FMCW）式高度表的高精度信号仿真与性能验证。相较于传统 测试仪器 ，VIAVI ALT-9000通用无线电高度表测试仪深度契合RTCADO-129高度表性能标准与DO-160环境适应性要求，可覆盖从0英尺到9000米以上的全高度段测试需求。ALT-9000采用模块化射频架构与软件定义仿真技术，支持多类型高度表的快速适配，其测试数据可通过NIST可追溯校准......
产品描述
VIAVI ALT-9000通用无线电高度表测试仪作为适配航空无线电高度表全生命周期测试的专用设备，核心价值在于对脉冲式、调频连续波（FMCW）式高度表的高精度信号仿真与性能验证。相较于传统测试仪器，VIAVI ALT-9000通用无线电高度表测试仪深度契合RTCADO-129高度表性能标准与DO-160环境适应性要求，可覆盖从0英尺到9000米以上的全高度段测试需求。ALT-9000采用模块化射频架构与软件定义仿真技术，支持多类型高度表的快速适配，其测试数据可通过NIST可追溯校准体系保障权威性。本文结合民航校准规范JJF(民航)0078-2022与航空电子测试实践，从测试原理拆解、核心参数解析、行业场景适配三个层面，系统阐述VIAVI ALT-9000通用无线电高度表测试仪的技术特性与应用价值。VIAVI ALT-9000是唯亚唯VIAVI推出的便携式无线电高度计测试仪，支持动态高度模拟和故障隔离，适用于航空领域设备检测。
（一）高度模拟核心原理
无线电高度表的高度测量基于电磁波传播时间计算，VIAVI ALT-9000通用无线电高度表测试仪通过精准控制信号延迟实现高度仿真。ALT-9000内置高精度延迟线模块，依据“高度=（电磁波速度×延迟时间）/2”的核心公式，将0-15000米的物理高度转化为0-100微秒的信号延迟（电磁波在空气中传播速度约3×10⁸米/秒）。例如模拟1500米高度时，ALT-9000需生成10微秒的延迟信号，该延迟精度控制在±0.1微秒以内，对应高度误差不超过15米，符合RTCADO-129对中低空高度测量的精度要求。这种延迟仿真技术无需依赖真实物理环境，可在实验室场景复现不同飞行高度的测试条件。

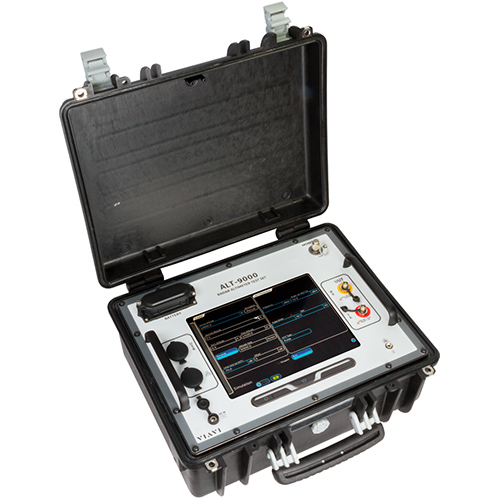

VIAVI ALT-9000通用无线电高度表测试仪
（二）射频信号生成与解析原理
VIAVI ALT-9000通用无线电高度表测试仪采用直接数字合成（DDS）技术生成高度表测试所需的射频信号，频率覆盖1000-4000MHz主流高度表工作频段。ALT-9000的射频模块可生成脉冲宽度0.1-10微秒、脉冲重复频率100-10000Hz的脉冲信号，适配脉冲式高度表测试；同时支持调频范围10-200MHz的FMCW信号生成，满足新型连续波高度表的测试需求。在信号解析端，ALT-9000通过16位ADC（采样率1GS/s）采集高度表的发射信号，经FFT算法分析信号的频率稳定性、功率平坦度等参数，其中功率测量精度达±0.2dB，频率精度达±0.1ppm，为高度表射频性能校准提供量化依据。
（三）动态场景仿真原理
针对飞行过程中的动态高度变化，VIAVI ALT-9000通用无线电高度表测试仪具备高度速率模拟功能，可设置-6000至+6000米/分钟的爬升与下降速率，复现飞机起飞、巡航、降落等不同阶段的高度变化特征。ALT-9000通过软件控制延迟时间的线性变化实现速率模拟，例如模拟3000米/分钟的爬升速率时，延迟时间以50微秒/分钟的速率递减。同时，ALT-9000可叠加多径干扰信号（延迟0-10微秒、衰减0-40dB），模拟地面反射波对高度表的干扰影响，这种场景仿真能力符合RTCADO-160中对电磁环境适应性测试的要求，可验证高度表在复杂电磁环境下的工作稳定性。
VIAVI ALT-9000通用无线电高度表测试仪在高度表研发环节可提供全参数合规性验证，助力设备符合RTCADO-129等国际标准。研发人员通过ALT-9000模拟不同高度点（如9000米以下每隔300米的标准高度层），测试高度表的指示精度与响应速度；利用干扰仿真功能注入电磁干扰信号，验证高度表的抗干扰裕量。某航空电子厂商反馈，采用VIAVI ALT-9000通用无线电高度表测试仪后，其新型FMCW高度表的研发周期缩短30%，标准合规性测试覆盖率提升至96%。ALT-9000支持的多版本标准适配能力（如DO-129C/D），可满足不同地区适航认证的测试需求。
（二）生产阶段的自动化批量测试
在高度表量产测试场景中，VIAVI ALT-9000通用无线电高度表测试仪的自动化功能显著提升测试效率。ALT-9000配套的TestFlow软件支持自定义测试序列编辑，可预设“功率校准-高度精度测试-抗干扰验证”的标准化流程，测试过程中自动采集数据并生成Pass/Fail判定结果。通过以太网接口与生产线MES系统联动，ALT-9000可实现测试数据的实时上传与追溯。某飞机零部件制造商的数据显示，引入VIAVI ALT-9000通用无线电高度表测试仪后，单台高度表的测试时间从20分钟缩短至5分钟，单日测试产能从80台提升至300台，测试数据的追溯准确率达100%。

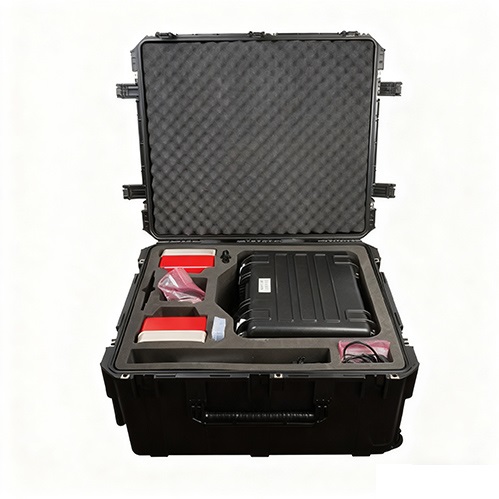

VIAVI ALT-9000通用无线电高度表测试仪
（三）维修阶段的精准故障诊断
VIAVI ALT-9000通用无线电高度表测试仪是航空维修单位（MRO）开展高度表维修校准的核心设备。维修人员通过ALT-9000的分段高度测试功能，定位高度表在特定高度段的指示偏差问题；利用射频信号分析模块检测发射功率衰减、频率漂移等故障点。例如某MRO企业在维修某型脉冲高度表时，通过ALT-9000发现其在3000米高度段的延迟响应偏差达5微秒，进一步排查确定为内部延迟线组件老化，更换后经ALT-9000校准，高度指示误差恢复至±10米以内。ALT-9000的校准流程符合JJF(民航)0078-2022规范，校准后生成的报告可直接用于适航放行证明。
VIAVI ALT-9000通用无线电高度表测试仪以高度仿真精度、全频段信号覆盖与多场景适配能力，构建了无线电高度表测试的综合解决方案。ALT-9000的测试原理深度契合无线电高度表的工作机制，核心参数与校准流程完全满足RTCA标准及民航规范要求，为设备研发、生产测试与维修校准提供可靠技术支撑。从标准合规性验证到故障精准诊断，VIAVI ALT-9000通用无线电高度表测试仪通过模块化设计与自动化功能，降低了测试复杂度并提升了结果可信度。随着航空业对飞行安全要求的提升及新型高度表技术的发展，VIAVI ALT-9000通用无线电高度表测试仪的精准性与适配性将持续为航空电子测试领域提供稳定支撑。
核心功能
全类型兼容：通过光纤延迟技术适配所有LPI变体无线电高度计，可直接连接UUT或飞机天线，支持发射功率/频率/脉冲宽度等参数测量 。
动态高度模拟：以5英尺为增量模拟5英尺至10000英尺高度（可扩展至16000英尺或25000英尺），支持TCAS、GPWS/TAWS等系统测试 。
技术特点
故障隔离：精准定位天线、同轴电缆或LRU（航线可更换单元）问题，减少部件更换 。
环境适应性：工作温度-40℃至65℃，湿度10%RH至95%RH（无冷凝），极端环境下性能稳定 。
应用场景
适用于航线维护、机库检测等复杂环境，配备大型触摸屏和软件升级功能，提升测试效率 。
VIAVI ALT-9000测试原理深度拆解
VIAVI ALT-9000通用无线电高度表测试仪的核心原理基于“信号仿真-传输延迟-接收分析”闭环架构，通过三大关键模块协同实现高度表性能的精准测试，其原理设计充分适配无线电高度表“发射-反射-接收”的工作逻辑。（一）高度模拟核心原理
无线电高度表的高度测量基于电磁波传播时间计算，VIAVI ALT-9000通用无线电高度表测试仪通过精准控制信号延迟实现高度仿真。ALT-9000内置高精度延迟线模块，依据“高度=（电磁波速度×延迟时间）/2”的核心公式，将0-15000米的物理高度转化为0-100微秒的信号延迟（电磁波在空气中传播速度约3×10⁸米/秒）。例如模拟1500米高度时，ALT-9000需生成10微秒的延迟信号，该延迟精度控制在±0.1微秒以内，对应高度误差不超过15米，符合RTCADO-129对中低空高度测量的精度要求。这种延迟仿真技术无需依赖真实物理环境，可在实验室场景复现不同飞行高度的测试条件。
VIAVI ALT-9000通用无线电高度表测试仪
VIAVI ALT-9000通用无线电高度表测试仪采用直接数字合成（DDS）技术生成高度表测试所需的射频信号，频率覆盖1000-4000MHz主流高度表工作频段。ALT-9000的射频模块可生成脉冲宽度0.1-10微秒、脉冲重复频率100-10000Hz的脉冲信号，适配脉冲式高度表测试；同时支持调频范围10-200MHz的FMCW信号生成，满足新型连续波高度表的测试需求。在信号解析端，ALT-9000通过16位ADC（采样率1GS/s）采集高度表的发射信号，经FFT算法分析信号的频率稳定性、功率平坦度等参数，其中功率测量精度达±0.2dB，频率精度达±0.1ppm，为高度表射频性能校准提供量化依据。
（三）动态场景仿真原理
针对飞行过程中的动态高度变化，VIAVI ALT-9000通用无线电高度表测试仪具备高度速率模拟功能，可设置-6000至+6000米/分钟的爬升与下降速率，复现飞机起飞、巡航、降落等不同阶段的高度变化特征。ALT-9000通过软件控制延迟时间的线性变化实现速率模拟，例如模拟3000米/分钟的爬升速率时，延迟时间以50微秒/分钟的速率递减。同时，ALT-9000可叠加多径干扰信号（延迟0-10微秒、衰减0-40dB），模拟地面反射波对高度表的干扰影响，这种场景仿真能力符合RTCADO-160中对电磁环境适应性测试的要求，可验证高度表在复杂电磁环境下的工作稳定性。
核心技术参数与功能适配表
| 模块名称 | 技术指标 | 支持标准/协议 | 适配规范 | 典型应用场景 |
| 高度仿真模块 | 高度范围：-10至15000米延迟范围：0至100μs速率范围：±6000米/分钟 | RTCADO-129D、DO-259 | JJF(民航)0078-2022 | 高度表全量程精度测试 |
| 射频信号模块 | 频率范围：1000-4000MHz功率范围：-120dBm至+20dBm调制方式：脉冲/FMCW | ARINC718、DO-181A | RTCADO-160G | 高度表射频性能校准 |
| 干扰仿真模块 | 多径延迟：0-10μs干扰功率：-130dBm至0dBm噪声类型：AM/FM/高斯 | RTCADO-160GSection20 | IEC61000-4-3 | 高度表抗干扰性能验证 |
| 控制与分析模块 | 接口类型：GPIB/Ethernet/USB数据采样率：1GS/s存储容量：512GB | LXIClassC、SCPI1999 | ISO9001 | 自动化测试序列运行与数据存储 |
行业适配与应用价值解析
（一）研发阶段的标准合规性测试VIAVI ALT-9000通用无线电高度表测试仪在高度表研发环节可提供全参数合规性验证，助力设备符合RTCADO-129等国际标准。研发人员通过ALT-9000模拟不同高度点（如9000米以下每隔300米的标准高度层），测试高度表的指示精度与响应速度；利用干扰仿真功能注入电磁干扰信号，验证高度表的抗干扰裕量。某航空电子厂商反馈，采用VIAVI ALT-9000通用无线电高度表测试仪后，其新型FMCW高度表的研发周期缩短30%，标准合规性测试覆盖率提升至96%。ALT-9000支持的多版本标准适配能力（如DO-129C/D），可满足不同地区适航认证的测试需求。
（二）生产阶段的自动化批量测试
在高度表量产测试场景中，VIAVI ALT-9000通用无线电高度表测试仪的自动化功能显著提升测试效率。ALT-9000配套的TestFlow软件支持自定义测试序列编辑，可预设“功率校准-高度精度测试-抗干扰验证”的标准化流程，测试过程中自动采集数据并生成Pass/Fail判定结果。通过以太网接口与生产线MES系统联动，ALT-9000可实现测试数据的实时上传与追溯。某飞机零部件制造商的数据显示，引入VIAVI ALT-9000通用无线电高度表测试仪后，单台高度表的测试时间从20分钟缩短至5分钟，单日测试产能从80台提升至300台，测试数据的追溯准确率达100%。
VIAVI ALT-9000通用无线电高度表测试仪
VIAVI ALT-9000通用无线电高度表测试仪是航空维修单位（MRO）开展高度表维修校准的核心设备。维修人员通过ALT-9000的分段高度测试功能，定位高度表在特定高度段的指示偏差问题；利用射频信号分析模块检测发射功率衰减、频率漂移等故障点。例如某MRO企业在维修某型脉冲高度表时，通过ALT-9000发现其在3000米高度段的延迟响应偏差达5微秒，进一步排查确定为内部延迟线组件老化，更换后经ALT-9000校准，高度指示误差恢复至±10米以内。ALT-9000的校准流程符合JJF(民航)0078-2022规范，校准后生成的报告可直接用于适航放行证明。
VIAVI ALT-9000通用无线电高度表测试仪以高度仿真精度、全频段信号覆盖与多场景适配能力，构建了无线电高度表测试的综合解决方案。ALT-9000的测试原理深度契合无线电高度表的工作机制，核心参数与校准流程完全满足RTCA标准及民航规范要求，为设备研发、生产测试与维修校准提供可靠技术支撑。从标准合规性验证到故障精准诊断，VIAVI ALT-9000通用无线电高度表测试仪通过模块化设计与自动化功能，降低了测试复杂度并提升了结果可信度。随着航空业对飞行安全要求的提升及新型高度表技术的发展，VIAVI ALT-9000通用无线电高度表测试仪的精准性与适配性将持续为航空电子测试领域提供稳定支撑。
