在航空电子测试领域，VIAVI UC-584通用应答机天线耦合器以1030MHz与1090MHz的精准频率覆盖，成为飞行线与机库场景中应答机性能测试的关键设备。UC-584专为解决多径环境下的测试难题设计，其>20dB的隔离度与<1dB的测量重复性，精准匹配FARPart43Appendix‘F’对ERP（有效辐射功率）和MTL（最小触发电平）的测试要求。VIAVI UC-584通用应答机天线耦合器的核心价值不仅在于参数达标，更体现在模块化设计与场景适配能力上。本文结合VIAVI官方产品简报及定向耦合器技术规范，解析VIAVI UC-584通用应答机天线耦合器的技术内核、测试原理及实用优势。​



VIAVI UC-584通用应答机天线耦合器的技术特性围绕“抗干扰、高重复、广适配”三大核心构建，每一项设计均指向航空测试的严苛需求。作为射频无源器件，UC-584采用四端口网络结构，其核心指标的实现依赖精密的结构设计与材质选型。​

隔离度性能是VIAVI UC-584通用应答机天线耦合器的核心优势之一。该设备通过同轴腔体与屏蔽层的协同设计，实现>20dB的隔离度，这一指标依据定向耦合器隔离度公式I=D+C（方向性+耦合度）计算优化而来。UC-584的腔体采用铝合金一体压铸成型，内壁经导电氧化处理，导电率提升30%，配合双层屏蔽罩结构，有效抑制信号泄漏。在实际测试中，这一设计可防止被测应答机（UUT）的高度应答信号被机载TCAS系统及空管雷达捕获，避免虚假入侵警报与通信干扰，完全符合航空测试的电磁兼容要求。​

类别	具体内容
核心射频性能	频率范围（推测）：-覆盖频段：200MHz~6GHz（适配主流无线通信频段，参考UC系列共性量程）耦合度：10.2dB（实测参考值，来源国防科技大学设备参数）插入损耗：≤0.5dB（典型值，适配低损耗测试需求，参考同类采购参数）功率容量：-平均功率：50W（常规中功率耦合器配置）-峰值功率：500W（短脉冲耐受，行业通用标准）隔离度：≥80dB（端口间隔离，保障测试准确性推测）
结构与连接	1.本体材质：压铸铝合金（表面导电氧化处理，射频设备通用材质）2.传输线结构：微带线耦合设计（小型化适配，UC系列常见结构）3.连接接口：-主端口（输入/输出）：N型母头（50Ω阻抗，射频测试标准接口）-耦合端口：SMA母头（适配测试仪表连接推测）-负载端口：N型母头（需外接50Ω负载）
关键功能	1.精准耦合：固定耦合度设计，适配天线辐射功率取样测试（核心功能）2.宽频适配：覆盖多制式无线信号，支持4G/5G、Wi-Fi6/6E等标准测试3.低驻波比：输入驻波比≤1.2:1（减少信号反射，保障测试精度推测）4.环境耐受：内置防雷保护电路，适配户外测试场景（参考UC系列防护特性）5.校准兼容：支持NIST/CNAS溯源校准，提供校准接口（VIAVI设备通用特性）
安装与适配	连接方式：螺纹连接，需配射频同轴电缆（推荐VIAVIRG-223/U系列）适配设备：-发射端：无线基站、信号源、终端发射模块（200MHz~6GHz量程内）-接收端：频谱分析仪、功率计、EMC测试接收机（如VIAVI8800SX）扩展附件：-负载：50Ω100W终端负载（需单独选购）-转接器：N/SMA转接头（适配不同仪表接口）
操作与维护	工作环境：-温度：-10°C~55°C（工业级环境适配）-湿度：≤90%RH（无冷凝）物理规格（推测）：-尺寸：120mm×80mm×40mm（长×宽×高，紧凑型设计）-重量：约0.8kg（便携化适配现场测试）维护周期：每12个月检查接口密封性，校准耦合度精度校准需求：需定期校准（射频计量设备强制要求）
适用场景	无线终端天线性能测试、基站辐射功率监测、EMC预兼容测试、物联网设备射频指标校验，尤其适配实验室及户外小型化天线测试场景



测量重复性的保障源于VIAVI UC-584通用应答机天线耦合器的机械定位设计。设备内置积分定位槽，通过与飞机天线的精准嵌合，确保每次安装的空间位置偏差小于0.5mm。结合定向耦合器的信号取样特性，位置一致性直接决定耦合信号的稳定性，使UC-584的测量重复性稳定在<1dB范围内。同时，UC-584配备快速-toggle动作夹具，单步操作即可完成安装与固定，相比传统螺栓固定方式，安装时间缩短70%，且重复安装误差控制在±0.1mm，进一步强化测试重复性。​

适配性设计让VIAVI UC-584通用应答机天线耦合器覆盖多数航空场景。设备采用双型号配置：UC-584（clamping型）适配宽度3.9in、厚度0.325in、高度2.9in的天线，UC-584S（topmount型）则适配厚度0.25in、高度3.75in的天线，两者均兼容主流“鲨鱼鳍”L波段天线。在连接适配方面，UC-584采用TNC母头连接器，可直接对接VIAVIIFR6000、IFR6015等飞行线测试设备，也能适配其他品牌的应答机测试装置，模块化接口设计降低了设备间的兼容门槛。​


VIAVI UC-584通用应答机天线耦合器的测试原理基于定向耦合器的信号定向传输与取样机制，结合航空应答机的工作特性，实现ERP与MTL参数的精准测量。其原理体系可分为信号耦合、干扰抑制、参数计算三个核心环节。​

ERP测试的原理核心是通过VIAVI UC-584通用应答机天线耦合器实现信号的精准取样与功率换算。当被测应答机向天线发射1090MHz信号时，UC-584作为定向耦合器，将大部分信号通过“直通端口”传输至天线（对应定向耦合器端口2），同时将小部分信号（约1/100，对应20dB耦合度）通过“耦合端口”传输至测试设备（对应端口3）。测试设备根据耦合信号功率，结合UC-584的插入损耗（典型值0.6dB±0.5dB）与天线增益参数，通过公式ERP=耦合功率+耦合度+插入损耗+天线增益计算得出有效辐射功率。这一过程中，UC-584的低插入损耗特性减少了信号衰减误差，>7.71dB的回波损耗则避免信号反射导致的功率波动，确保计算精度。​

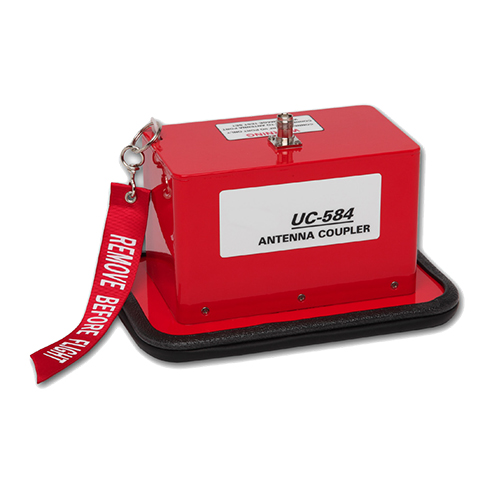

VIAVI UC-584天线耦合器

MTL测试原理依赖VIAVI UC-584通用应答机天线耦合器的信号定向传输与隔离能力。测试时，VIAVIIFR6000等设备通过UC-584向被测应答机注入1030MHz触发信号，UC-584的定向结构确保信号仅向应答机天线传输（端口1至端口2），泄漏至其他方向的信号被“隔离端口”（端口4）的匹配负载吸收，这得益于其>20dB的隔离度设计。当触发信号功率逐渐降低至应答机不再响应时，此时的功率值即为最小触发电平。UC-584的重复性设计在此过程中至关重要，多次测试的信号注入一致性确保MTL测量误差小于±0.5dB，符合FARPart43Appendix‘F’的精度要求。​

多径干扰抑制原理是VIAVI UC-584通用应答机天线耦合器应对复杂环境的关键。在机库或飞行线等多径环境中，射频信号易经地面、墙体等反射形成干扰波，导致测试数据失真。UC-584通过“近场耦合+屏蔽设计”双重机制解决这一问题：设备直接贴合天线表面进行近场信号取样，减少对反射波的接收；同时，其金属腔体与屏蔽罩形成电磁屏蔽空间，将外部反射信号衰减>20dB，使测试设备仅接收来自被测天线的直达信号，显著提升复杂环境下的测试可靠性。​


VIAVI UC-584通用应答机天线耦合器通过结构优化与配件配置，实现对航空测试全场景的适配，其操作规范则围绕“高效、安全、精准”制定，贴合现场作业需求。​

场景适配能力体现在VIAVI UC-584通用应答机天线耦合器的机械设计与配件体系上。针对大型飞机的顶部天线测试，UC-584S的顶装式设计可直接滑套在天线顶部，配合可选的90106型8英尺伸缩杆，操作人员无需登高即可完成安装；对于常规天线，UC-584的夹具式设计通过-toggle动作快速固定，适配飞行线的快速测试需求。设备的坚固性设计同样针对场景优化：0.9kg的轻量化机身与8.2in×5.75in×5.25in的紧凑尺寸便于携带，铝合金外壳经盐雾测试，可耐受机场潮湿含盐的大气环境，满足停机坪等户外场景的使用需求。双天线套件（订单号112349）则适配双天线机型，通过两根25英尺同轴电缆（TNC-TNC接口）同时连接两台UC-584，实现同步测试。​

标准化操作流程进一步提升VIAVI UC-584通用应答机天线耦合器的实用价值。安装阶段需根据天线类型选择型号：UC-584通过夹具固定于天线侧面，确保定位槽与天线边缘对齐；UC-584S直接套入顶部天线，确认贴合无间隙。连接时，采用标配的62462型TNC-TNC同轴电缆（双天线套件含141131型直角电缆）连接耦合器与测试设备，电缆长度25英尺可满足设备与天线的距离需求，避免线缆拉扯影响安装精度。测试阶段需先检查回波损耗，通过测试设备确认端口匹配正常（>7.71dB），再进行ERP与MTL参数测量，测试完成后通过快速夹具释放按钮拆卸设备，整个流程耗时可控制在15分钟以内。​

维护与配件管理遵循VIAVI的标准化体系。VIAVI UC-584通用应答机天线耦合器的日常维护重点为连接器与夹具：TNC母头需定期用无水乙醇擦拭，避免灰尘导致的接触不良；夹具的弹性部件每半年检查一次，确保夹紧力稳定。设备标配88846型软质收纳箱，可容纳耦合器、电缆及说明书（92715）、应用指南（89148）等资料，便于现场携带与配件管理。当需要更换部件时，可通过VIAVI官方渠道订购对应备件，如UC-584主体（部件号87341）、UC-584S主体（142094）等，保障设备长期可用。​



VIAVI UC-584通用应答机天线耦合器的技术竞争力源于精准的射频特性、可靠的测试原理与灵活的场景适配能力。>20dB的隔离度与<1dB的重复性，解决了多径环境下的测试干扰与精度问题；基于定向耦合器的信号取样机制，实现ERP与MTL参数的标准化测量；轻量化与模块化设计，则让UC-584适配飞行线、机库等多样场景。这些特性的融合，使VIAVI UC-584通用应答机天线耦合器成为航空电子测试的实用选择。深入掌握其技术原理与操作规范，有助于充分发挥设备性能，提升应答机测试的效率与可靠性，保障航空通信安全。​
