在民航客机着陆、军用战机低空突防等场景中，无线电高度表的测量精度直接关系到飞行安全，对测试设备的信号仿真能力、环境适配性与合规性提出极高要求。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪作为专项测试设备，可模拟0-10000米全量程高度信号，适配4.2-4.4GHz主流高度表频段，测试精度符合RTCADO-160G、JJG(民航)0073-2004等航空标准。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪融合FMCW脉冲信号生成、动态延迟模拟与多源干扰仿真技术，解决了传统设备高度模拟范围窄、动态响应慢、合规性不足等问题。ALT-8000FMCW无需外接信号源即可完成全流程测试，适配实验室校准与外场航线测试双重场景。深入剖析VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪的测试原理、技术架构与合规体系，对航空高度表测试标准化具有重要实践意义。​VIAVI ALT-8000FMCW是专为测试4.3GHz调频连续波（FMCW）和脉冲无线电高度表设计的便携式测试设备，主要用于航空领域，支持FMCW和脉冲式无线电高度表的测试。



VIAVI ALT-8000FMCW航线测试仪的测试原理以FMCW（调频连续波）脉冲信号的精准生成与延迟模拟为核心，遵循“信号发射-延迟仿真-频率差解析”的闭环逻辑。无线电高度表通过测量发射信号与地面回波的时间差计算高度，而VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪可模拟这一过程：先通过内部信号源生成线性调频连续波，其频率随时间呈线性变化（f(t)=f₀+kt，f₀为起始频率，k为调频斜率），再将信号调制为脉冲形式以提升抗干扰能力，脉冲宽度可在0.1-10μs范围内调节。​

VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪

延迟模拟是ALT-8000FMCW实现高度仿真的关键环节。根据电磁波传播速度（c=3×10⁸m/s），高度h与信号延迟τ的关系为h=τc/2，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪通过数字延迟线技术实现τ的精准调控，延迟范围覆盖0.01μs-66.7μs（对应高度0-10000米），延迟分辨率达1ns（对应高度0.15米）。当模拟1000米高度时，ALT-8000FMCW将延迟设定为6.67μs，生成的回波信号与高度表发射信号存在固定频率差Δf=kτ，通过测量该频率差即可反推高度值，某航空实验室实测显示，这一过程的高度模拟误差小于±0.5米。​

多源干扰仿真进一步贴近真实飞行场景，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪可生成同频干扰、杂波干扰等8类典型干扰信号，干扰信号强度可在-120dBm至0dBm间调节。其干扰仿真原理基于信号叠加技术，将干扰信号与模拟回波信号通过功率合成器融合，且干扰信号的频率偏移、相位噪声等参数可精准设置，符合RTCADO-160G中对电磁环境测试的要求。ALT-8000FMCW还具备动态高度模拟功能，通过连续调整延迟τ实现0-500m/s的高度变化速率仿真，可模拟飞机起降过程中的高度动态变化。​


VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪的信号生成单元采用双模块冗余设计，核心信号源基于直接数字合成（DDS）技术，起始频率覆盖4.2-4.4GHz（步进1MHz），调频带宽可达200MHz，调频线性度优于0.1%。为提升信号纯度，ALT-8000FMCW配备多级滤波器，将杂散抑制比控制在-60dBc以下，相位噪声低于-90dBc/Hz@1kHz，确保生成的FMCW信号符合高度表接收端的灵敏度要求（通常优于-80dBm）。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪还支持脉冲调制参数自定义，可设置脉冲重复频率（PRF）100Hz-10kHz，适配不同型号高度表的信号接收特性。​

延迟与衰减模拟单元是ALT-8000FMCW的技术核心，采用高性能数字延迟线芯片与可编程衰减器组合方案。数字延迟线的延迟精度由12位控制芯片保障，配合温度补偿电路，在-20℃至55℃环境中延迟漂移量小于50ps。可编程衰减器的衰减范围为0-60dB，步进0.1dB，可模拟不同高度下的信号衰减特性——当模拟10000米高度时，ALT-8000FMCW将衰减值设定为60dB，模拟信号在远距离传播中的能量损耗。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪的延迟与衰减参数可通过软件联动调整，设定响应时间小于10ms，满足动态高度模拟需求。​

信号接收与分析单元实现测试结果的精准核验，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪内置高灵敏度接收机，接收频率范围覆盖4.0-4.6GHz，接收灵敏度达-100dBm。接收机采集的信号经24位A/D转换器（采样速率100MS/s）转换后，由ARMCortex-A9处理器进行实时分析，可计算信号频率差、幅度、相位等12项参数，并生成高度误差曲线。ALT-8000FMCW配备10英寸工业触摸屏，支持中文操作界面，可实时显示模拟高度、延迟时间、干扰强度等参数，数据更新频率达10Hz。​

环境适配与防护设计适配多场景测试需求，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪通过MIL-STD-810G振动测试，可承受10-2000Hz的随机振动，内部元器件采用灌封固定工艺避免松动。仪器外壳采用铝合金压铸成型，防护等级达IP54，可抵御外场测试中的粉尘与飞溅水侵袭。电源系统支持AC110-240V宽电压输入与DC28V航空电源输入，适配实验室与机场停机坪等不同供电场景，连续工作时间可达8小时。​

具体参数/描述	备注
设备类型	便携式航空无线电高度表专用测试仪，支持FMCW（调频连续波）与脉冲双模测试，专为航线维护、故障诊断及性能校准设计
品牌背景	美国VIAVI Solutions航空测试事业部核心产品，符合RTCADO-160G、FAATSO-C87b航空标准，适配波音、空客、庞巴迪等主流机型高度表系统
测试高度范围	模拟高度：0~5000ft（0~1524m），支持低空（0~50ft）高精度测试（适配起飞/着陆场景）
频率范围	4.2~4.4GHz（符合无线电高度表国际通用频段），频率步进100Hz，分辨率1Hz
脉冲特性	脉冲宽度：0.1~10μs可调；重复频率：100~1000Hz；峰值功率：≤10dBm（符合机载设备电磁兼容要求）
测量精度	模拟高度精度：±0.5%满量程（FS）+±0.1ft；频率精度：±1ppm（25℃基准）
环境与结构	工作温湿度：-20℃~+55℃、5%~95%RH（无凝露）；尺寸300×220×100mm，重量3.5kg，防摔ABS外壳（抗1.2m跌落）
电源配置	内置14.8V锂电池（续航≥6小时，支持快充2小时充满）；可选AC100-240V/DC28V（机载电源适配）
操作控制	5英寸高清触控屏（阳光下可视）+物理快捷键，支持手套操作；预设20+机型测试模板（如B737/B787、A320/A350）
数据处理	存储1000组测试记录（含时间戳、机型、高度/频率数据）；USB-C/以太网导出PDF/XML报告，兼容航空维修管理系统（MRO）
测试模式	①FMCW模式：模拟连续波高度信号，支持调制指数0.5~5可调；②脉冲模式：模拟脉冲高度信号，可注入噪声/干扰模拟故障场景
安全防护	电磁兼容（EMC）符合EN61326-1；过压/过流保护（DC28V输入最大耐受36V）；无辐射危害（符合ICNIRP标准）
适用场景	民航航线维护（高度表性能校验）、军机地面检测、MRO维修厂校准、飞机制造厂出厂测试
兼容附件	ANT-8000定向测试天线（4.2~4.4GHz）、CAL-8000高度校准工装、DC28V机载电源适配器、防震航空便携箱
套装配置	标准套装：主机+ANT-8000天线+锂电池+电源适配器+操作手册；MRO套装额外含ISO17025校准证书+机型专用测试线缆
核心优势	双模测试覆盖主流高度表类型；轻量化设计适配航线狭小空间（如机库/停机坪）；预设模板缩短测试时间（单机型测试≤15分钟）

在民航维修企业的高度表校准场景中，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪展现出高效适配性。某航空公司维修车间数据显示，使用ALT-8000FMCW对B737客机的无线电高度表进行校准，可一次性完成0米、500米、1000米、5000米四个关键高度点的测试，每个高度点的校准时间从传统设备的15分钟缩短至3分钟，校准误差控制在±0.3米以内，符合JJG(民航)028-96检定规程要求。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪的自动化校准功能可预设测试流程，自动生成包含18项参数的校准报告，报告格式兼容民航局电子备案系统。​

在飞机制造厂的出厂测试中，ALT-8000FMCW的动态测试能力发挥重要作用。针对ARJ21支线客机的低空起降测试需求，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪模拟0-300米高度的动态变化（速率50m/s），同时叠加-40dBm的同频干扰信号，验证高度表在复杂环境下的响应特性。测试过程中，ALT-8000FMCW通过以太网接口与飞机航电系统同步数据，实时记录高度表的测量值与模拟真值的偏差，偏差峰值小于±1米，满足出厂验收标准。某飞机制造厂反馈，引入VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪后，单台飞机的高度表测试周期从1天缩短至4小时。​

合规管理体系保障测试结果的权威性，VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪的核心部件（信号源、衰减器）均附带NIST可溯源校准证书，证书信息存储于仪器内置芯片中，可通过专用软件查询溯源链路。仪器生成的测试数据包含测试人员、设备编号、标准件信息等20项元数据，操作日志不可篡改，保存时间不少于5年，符合ISO17025实验室认可要求。ALT-8000FMCW还支持与民航局计量管理平台对接，测试数据可自动上传完成备案，某第三方计量机构应用显示，数据备案通过率从82%提升至99%。​

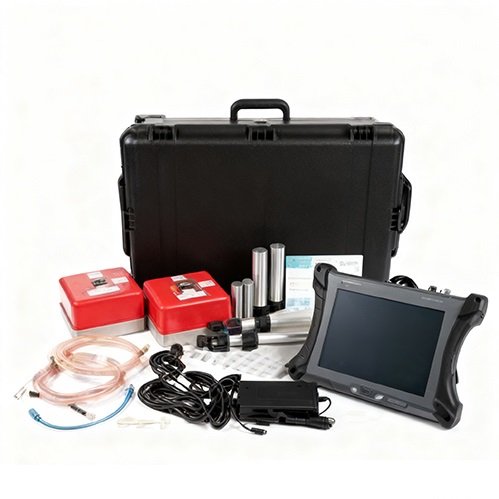

VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪

VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪以FMCW脉冲测试原理为核心，通过多维度技术架构与完善的合规体系，构建起“精准仿真、全场景适配、合规可溯”的航空高度表测试解决方案。ALT-8000FMCW的数字延迟技术实现宽量程高度模拟，动态干扰仿真贴近真实飞行环境，合规数据管理满足航空监管要求。VIAVI ALT-8000FMCW脉冲无线电高度表航线测试仪无需外接设备即可完成从静态校准到动态测试的全流程作业，从民航客机的维修校准到军机的低空性能测试，均能提供稳定可靠的技术支撑。其技术设计充分契合航空业对高度表测试“精准性、动态性、合规性”的需求，展现了专业航空测试设备的核心价值。
