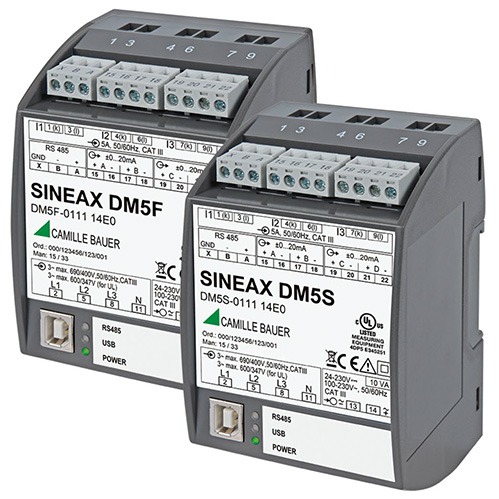

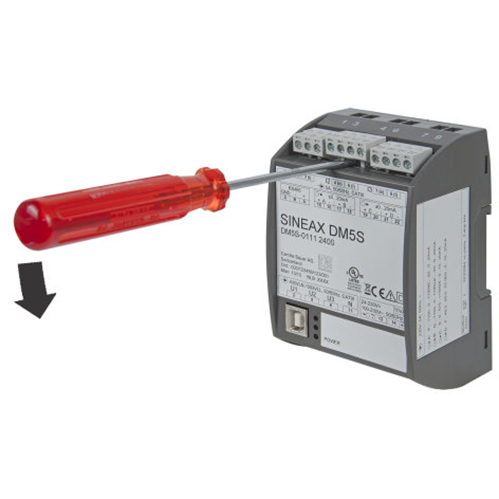

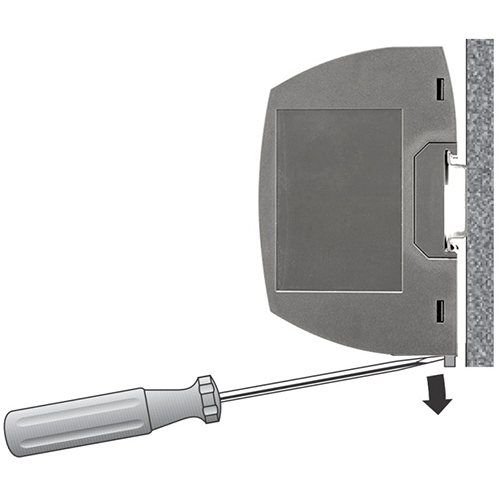

在工业配电监测与电能计量领域，高精度、多功能的强电参数设备是保障系统稳定运行与能耗管理的核心。GMC-I测试仪器家族中的SINEAX DM5S可编程高精度强电参数变送器，凭借0.5S级电能计量精度、多维度参数监测能力及灵活的组态配置特性，成为工业及配电行业在线监视与改造工程的优选设备。它不仅能实时捕捉电力系统中的电压、电流、功率等关键参数，还支持32路电能计量与多档费率配置，完美契合现代工业对电力监测“精准化、智能化”的需求，以下从设备核心性能、功能配置、测试原理三方面展开详细解析。



GMC-I SINEAX DM5S可编程高精度强电参数变送器的核心优势首先体现在高精度测量与全能参数覆盖上。作为GMC-I测试仪器的代表性产品，其电力参数测量精度达class 0.5S级，尤其在电能计量方面表现突出——支持最多32路电能计量参数，每路计量可绑定一档费率，且费率可通过Modbus接口灵活配置调节。针对不同工业场景的计量需求，如单个工作日的电能消耗统计、特定产品批次的能耗核算，设备可通过CB-Manager软件调整计量周期，实现定制化计量。在参数监测维度，该设备覆盖电压、电流、功率（有功/无功/视在）、频率、功率因数等全品类强电参数，且支持分相监测与系统级参数同步采集，例如在4U类型（四线不均衡负载）系统中，可同时测量L1-N/L2-N/L3-N相电压、L1/L2/L3相电流、中性线电流（计算得出），以及各相的有功功率、无功功率与功率因数，为工业配电系统的状态评估提供全面数据支撑。



灵活的组态配置与便捷的调试功能，是GMC-I SINEAX DM5S可编程高精度强电参数变送器适配工业场景的关键设计。依托GMC-I测试仪器专属的CB-Manager软件，设备支持“不插电组态配置”——用户无需给设备通电，通过USB接口即可完成测量参数范围、测试周期、模拟量输出方式等核心参数的设置，大幅简化现场调试流程。测试周期作为重要的可配置项，可在4…1024 cycles范围内自由选择，最快响应时间（50Hz）为85…165ms，用户可根据监测需求平衡响应速度与数据稳定性：对参数波动敏感的精密设备监测场景，可选择较短测试周期；对数据稳定性要求更高的长期能耗统计场景，则可设置较长周期。此外，软件还集成了丰富的调试工具，包括设备连接测试、在线参数获取、模拟量输出仿真与触发测试，以及铭牌打印功能，运维人员可通过软件生成包含设备配置信息的标签，便于现场管理；同时支持配置文件存储与导入，多台同型号设备可实现批量配置，显著提升大规模工业项目的调试效率。



在数据传输与系统适配能力上，GMC-I SINEAX DM5S可编程高精度强电参数变送器展现出强大的兼容性与扩展性。设备标配Modbus RTU通信接口（RS-485物理接口），波特率范围覆盖2.4-115.2 kBaud，最大通信距离达1200m，可连接≤32台设备组成分布式监测网络，适用于大型工厂、工业园区等广域配电场景，实现各区域电力参数的集中采集与远程监控。模拟量输出方面，提供1-4路电气隔离的±20mA双向输出（最大24mA，含工业标准4-20mA信号），输出线性精度达±0.1%，负载影响≤0.1%，纹波≤0.2%，可直接对接PLC、DCS等工业控制系统，实现测量数据的实时闭环控制。系统类型适配层面，设备覆盖单相系统、两相系统（分相）、三线制均衡/不均衡负载、四线制均衡/不均衡负载（含开Y接线法）等7种主流工业配电系统，通过软件配置即可切换测量模式，无需更换硬件模块，例如从3G类型（三线制均衡负载）切换至3A类型（三线不均衡负载，VV接线法）时，软件会自动调整电压、电流的采集逻辑与参数计算方式，确保测量精度与系统特性匹配。

System	DM5x-x1xx xxxx	DM5x- x2xx xxxx	DM5x- x3xx xxxx
Single phase system	●	●	●
Split phase (2 phase system)	●	-	-
3-wire, balanced load, phase-shift *)	●	●	-
3-wire, balanced load	●	●	-
3-wire, unbalanced load	●	-	-
3-wire, unbalanced load, Aron	●	-	-
4-wire, balanced load	●	●	●
4-wire, unbalanced load	●	-	-
4-wire, unbalanced load, Open-Y	●	-	-

Quantity	Condition	Default
Voltage	Ux < 1% Uxmax	0.00
Current	Ix < 0,1% Ixrated	0.00
PF	Sx < 1% Sxmax	1.00
QF, LF	Sx < 1% Sxmax	0.00
Frequency	voltage and/or current input too low 1)	44.90

GMC-I SINEAX DM5S可编程高精度强电参数变送器的测试原理，基于“高精度信号采集-多算法协同处理-稳定数据输出”的核心逻辑，充分体现GMC-I测试仪器的技术积累。在信号采集阶段，设备通过专用的电压、电流采样电路接入工业配电系统：电压采样采用高阻抗分压模块（每相阻抗1.54MΩ），避免采样回路对原始电压信号的干扰，支持57.7…400 VLN、100…693 VLL的宽范围输入；电流采样则通过低损耗电流互感器（每相电耗≤2×0.01Ω）实现，额定输入可在1…5A范围内调节，且具备3倍Ir持续输入、10倍Ir30秒输入、50倍Ir1秒输入的过负载能力，确保极端工况下的信号采集稳定性。采集到的模拟信号经高精度AD转换器转换为数字信号，转换精度达16位以上，为后续数据处理提供高分辨率基础。



数据处理阶段，设备搭载高性能微处理器，运行GMC-I测试仪器专属的多参数协同算法：电压、电流的真有效值计算采用基于傅里叶变换的算法，可过滤最高31次谐波干扰，确保在变频器、电机等谐波源较多的工业场景中，仍能输出精准的真有效值；功率参数计算则通过电压与电流瞬时值的同步积分实现，有功功率（P）为电压、电流瞬时值乘积的周期积分，无功功率（Q）结合电压与电流的相位差演算得出，视在功率（S）通过P与Q的矢量关系推导，功率因数（PF）直接通过P/S的比值计算，且支持分相功率与系统功率的同步运算。电能计量采用累加算法，根据预设的计量周期，将功率参数按时间积分转换为电能数据，并结合绑定的费率信息生成多档位电能统计结果，同时具备断电数据保存功能，防止计量数据丢失。



数据输出阶段，处理后的参数通过两种方式传输：模拟量输出电路将数字参数转换为±20mA（或4-20mA）标准模拟信号，采用电气隔离设计避免外部干扰，输出线性度通过软件校准确保±0.1%的精度；Modbus通信模块则按照RTU协议规范，将参数打包为标准数据帧，通过RS-485接口传输至远程监控系统，支持循环发送与指令触发两种传输模式，满足不同场景下的实时性需求。此外，设备还通过硬件滤波与软件纠错机制，进一步提升数据输出稳定性，例如在通信过程中采用CRC校验，避免数据传输错误；模拟量输出加入低通滤波电路，降低纹波干扰至≤0.2%。



GMC-I SINEAX DM5S可编程高精度强电参数变送器以高精度测量、灵活配置、强大适配能力，成为工业配电监测领域的标杆产品，其测试原理的科学性与技术设计的实用性，充分彰显GMC-I测试仪器的研发实力。无论是工业生产线的电力状态监控，还是大型园区的能耗计量管理，该设备都能提供可靠、精准的解决方案，助力工业用户实现电力系统的精细化管理与高效运维。随着工业自动化与能源管理需求的不断升级，GMC-I SINEAX DM5S可编程高精度强电参数变送器有望在更多细分场景中发挥价值，推动工业配电监测技术向更高精度、更智能化方向发展。
