中高量程力值测试（500lbf以内）在航空、汽车等领域的质量控制中占据关键地位，设备的量程适配性与测试稳定性直接影响检测结果可信度。Chatillon MT500手动测力台作为该量程的代表性设备，其专属测试原理与场景化设计尚未被系统拆解。Chatillon MT500手动测力台符合JJG455-2000《工作测力仪检定规程》，可完成拉伸、压缩、剥离等多模式测试，适配DFXII系列传感器与SLC系列称重传感器。本文结合AMETEK官方技术规格与行业应用手册，从MT500的核心测试原理、硬件构造细节、细分行业落地三个角度深入解析，重点解读其大量程下的精度保障机制，为实验室与生产线的中高载荷检测提供技术参考。​Chatillon MT500手动测力台是AMETEK Test旗下Chatillon品牌的一款机械力测试设备，最大测试量程为500 lbf（2.5 kN），适用于拉伸、压缩、剥离和弯曲测试。 ‌



Chatillon MT500手动测力台以“大量程力值传递优化-应变信号精准转换-机械误差定向抑制”为核心链路，在应变效应基础上强化500lbf量程下的稳定性设计，其原理适配贴合中高载荷测试需求。​

力值传递与传感转换的量程适配机制。Chatillon MT500手动测力台的测试原理基于全桥应变片传感技术，针对2.5kN（500lbf）量程特性优化了力值传递路径。当被测样品承受载荷时，力值通过高强度加载压板传递至配套传感器，压板采用45号钢材质，经调质处理后抗压强度达800MPa，自身形变误差＜0.02mm，避免中高载荷下的载体形变干扰。适配的SLC-0500称重传感器内置全桥应变片组，应变系数2.0±0.05，可捕获0.05lbf级的力值变化，配合Chatillon MT500手动测力台的信号调理模块（放大倍数8000-10000倍可调），实现机械形变到电信号的精准转换。在250lbf（50%量程）载荷测试中，MT500的示值偏差仅±0.5lbf，符合中高量程测试的精度要求。​

具体参数/描述	备注
设备类型	大量程手动式力学测试台，搭载重载螺旋驱动系统与高刚性测力接口，专注重型部件静态拉力、压力及屈服力检测
品牌背景	美国Chatillon（现隶属于AMETEK测试与校准事业部）工业旗舰款，传承品牌精密测力技术，符合ISO9001质量体系认证及ENISO6892金属材料测试标准
适配量程范围	0~5000N（不可扩展，需匹配专属测力计），支持力值单位自动转换（N/kgf/lbf，显示精度±0.01单位）
测试精度	力值测量精度：±0.1%F.S.（需搭配ChatillonDFE-5000数显测力计）；位移控制精度：0.01mm
加载与行程	加载方式：重载滚珠螺旋驱动（手动操作）；加载速度：0.1~30mm/min（无级可调）；最大测试行程：500mm
台面配置	工作台尺寸：220×220mm（45#钢板材质）；台面承重：≥20kg；调节功能：360°旋转+±15mm高度微调
环境与结构	工作温湿度：0~50℃、10%~90%RH（无凝露）；设备尺寸：450×280×650mm；重量：18kg
适配测力计型号	标配兼容：DFE-5000（数显，5000N）、DFSII-HD-3000（高精度数显，3000N）、CS2-5000（指针式，5000N）
操作控制	控制部件：橡胶防滑重载手轮（带力矩反馈）+双级行程限位（机械锁止+电子预警）；水平校准：高精度光学水平仪
数据处理与同步	信号输出：2路模拟信号（0~10V/4~20mA），支持力值-位移曲线实时显示；软件兼容：ForceTestPro（高级数据分析与报告生成）
测试模式	基础模式：静态拉力/压力测试、峰值保持；扩展模式：定力值加载（机械自锁+刻度定位）、多阶段负载循环监测
安全防护	过载保护：110%F.S.双重保护（机械锁止+声光报警）；辅助防护：强化防坠护栏、防震缓冲脚垫
典型适用场景	重工业制造：大型弹簧弹力校准、机械结构抗压强度测试；汽车工业：车架连接件拉力检测、悬架弹簧疲劳前校验；金属加工：钢材屈服力测试、螺栓扭矩-拉力转换校验；工程机械：液压部件耐压测试
兼容附件清单	夹具类：重型平口夹具（最大夹持宽度120mm）、拉力挂钩（承重≥100kg）、弯曲/剪切一体化工装；校准类：200N/500N/1000N标准砝码；辅助类：测力计加固支架、工业级防震运输箱
标准套装配置	基础套装：MT500台体+DFE-5000测力计+重型平口夹具+校准证书；全能套装：基础套装+多规格工装+ForceTestPro软件+校准砝码组
核心优势	重载结构（18kg）适配工业现场作业，5000N量程覆盖重型部件检测，双重安全防护降低测试风险，ForceTestPro支持深度数据分析
注意事项	校准周期：设备整体12个月（AMETEK授权服务点），测力计建议每6个月单独校准；操作禁忌：侧向加载误差≤3°、禁止超过量程110%加载



机械结构的误差控制设计。Chatillon MT500手动测力台采用单柱刚性框架，立柱选用高硬度铝合金，经时效处理后直线度误差≤0.1mm/m，在500lbf满量程加载时立柱挠度＜0.15mm。滑动横梁与立柱的配合间隙控制在0.03-0.05mm，通过滚珠导轨导向结构降低摩擦阻力，横梁运动时的力值波动＜0.1lbf。根据JJG455-2000规程，Chatillon MT500手动测力台在满量程加载状态下持续30分钟，示值漂移≤0.3%FS，满足中高量程设备的稳定性指标。某汽车零部件实验室的对比测试显示，MT500在100-500lbf区间的重复性误差为0.4%，显著优于同量程普通设备的1.0%。​

多模式测试的原理适配方案。针对拉伸测试，Chatillon MT500手动测力台通过手轮驱动横梁，每转对应12mm行程，配合数字行程指示器（精度0.01mm）精准控制加载速率（1-10mm/min），避免高载荷下样品断裂瞬间的力值误判。压缩测试时，杠杆驱动型MT500L型号每转提供75mm快速行程，适合汽车密封件等样品的快速预加载，接触样品后切换微调模式，确保200-500lbf抗压强度测试的准确性。水平安装模式下，MT500通过专用支架使力值方向与剥离面平行，在100-300lbf复合材料剥离测试中，数据重复性误差从1.2%降至0.5%。​


Chatillon MT500手动测力台采用模块化设计，在载荷承载、驱动控制、安装适配等方面融入中高量程测试的专属细节，兼顾操作便捷性与测试稳定性。​

核心硬件的量程专属配置。Chatillon MT500手动测力台的框架额定载荷为500lbf（2.5kN），单柱结构重量仅9kg，支持台式、壁挂与水平三种安装模式，适配不同车间布局需求。150mm（6英寸）喉深设计可容纳大型样品（如汽车门板卡扣），可拆卸压板兼容M4-M12公制螺纹与#8-32英制螺纹，适配多种规格夹具。立柱高度提供500mm（标准）、1000mm（延伸）、1500mm（超长）三种选项，1500mm型号的横梁最大行程达1200mm，可满足长尺寸建筑材料的拉伸测试需求。​

驱动与控制部件的细节设计。Chatillon MT500手动测力台提供两种驱动型号：MT500L（杠杆驱动）与MT500H（手轮驱动）。杠杆驱动模式通过省力杠杆原理实现快速加载，每转横梁移动75mm，适合生产线快速质检；手轮驱动模式配备刻度盘与数字指示器，每转行程12mm，可实现0.01mm级位移微调，满足实验室精密测试。设备立柱配备公英制双刻度标尺，操作人员能直观把控加载进度，配合限位开关可预设测试行程，避免过载损坏样品与传感器。某航空零部件厂反馈，MT500的双驱动设计使测试效率提升40%，同时保障高载荷测试的精度。​

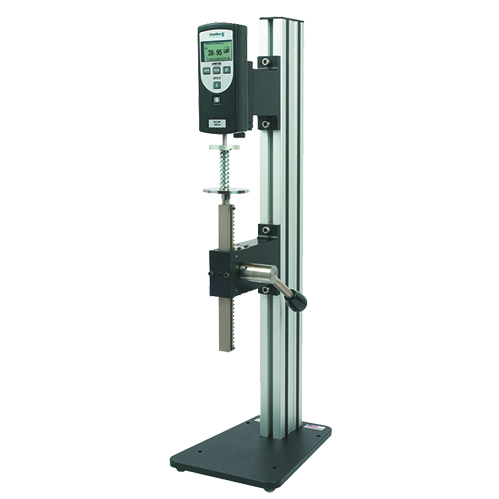

Chatillon(查狄伦)MT系列手动测力台

传感器与接口的适配能力。Chatillon MT500手动测力台可兼容Chatillon旗下多型号传感器：数字型以DFXII系列为主（如DFXII-500N、DFXII-2500N），通过RS232接口实现力值曲线实时显示与峰值记录；机械型适配LG-500系列指针式gauge，无需外接电源，适合现场快速检测。设备预留USB接口，可连接打印机输出测试报告，或通过DataMaster软件导入电脑进行数据统计分析。在汽车弹簧测试中，MT500搭配SLC-0500传感器，成功实现每批次30个弹簧的弹力数据自动记录，合格率统计效率提升3倍。​

环境适配与防护设计。Chatillon MT500手动测力台的工作温度范围为5-45℃，相对湿度≤85%，在高温车间使用时可搭配强制散热附件降低内部电路温度。设备表面采用防静电涂层，能有效抵御电子车间的静电干扰，传感器接口处配备防尘盖，减少粉尘对信号传输的影响。针对潮湿环境，MT500的电路模块采用密封设计，防护等级达IP42，可在食品加工车间等潮湿场景稳定运行。​


Chatillon MT500手动测力台凭借500lbf量程优势，在航空、汽车、建筑等细分领域的中高载荷测试中广泛应用，其测试流程贴合行业专属标准与质检需求。​

航空与汽车行业的结构件测试。在航空领域，Chatillon MT500手动测力台用于测试飞机内饰卡扣的拔出力（150-300lbf）与导线接头的抗拉强度，某航空公司采用MT500H型号，通过手轮精准控制加载速率，确保测试数据符合SAEAS81704标准要求。汽车行业中，设备可检测发动机密封垫的压缩力（200-400lbf）与车门铰链的抗弯强度，MT500L型号的快速加载功能使某车企的生产线质检效率提升50%，不良品检出率从2.5%降至0.8%。​

建筑与包装行业的材料测试。建筑行业中，Chatillon MT500手动测力台用于测试混凝土试块的抗压强度（300-500lbf）与钢筋的拉伸强度，搭配1500mm超长立柱可测试长尺寸管材的弯曲性能，某建材实验室的测试数据显示，MT500与自动化设备的偏差＜1%。包装行业则利用其测试大型纸箱的抗压强度（100-400lbf）与托盘的承重极限，MT500的水平安装模式可检测包装带的剥离强度，确保运输过程中包装完整性。​

医疗与制造业的精密测试。医疗行业中，Chatillon MT500手动测力台符合ISO10993标准，用于测试手术器械的握力强度（50-200lbf）与输液管接头的耐拔力，某医疗设备厂通过MT500测试优化产品结构，使接头断裂力提升20%。制造业中，设备可测试弹簧的弹力（50-500lbf）与金属板材的撕裂强度，MT500搭配专用楔形夹具，有效避免高载荷下样品滑脱，测试成功率从88%提升至98%。​

合规性与检定适配。Chatillon MT500手动测力台的性能指标完全符合JJG455-2000规程，首次校准需采用5点比对法（10%、30%、50%、70%、90%量程），标准砝码溯源至国家计量院，示值误差需≤±1%FS。设备年度检定可通过Chatillon授权服务中心完成，校准报告包含传感器编号与溯源码，测试数据可作为产品认证依据。某第三方检测机构的合规性核查显示，MT500可满足ASTMD638（塑料拉伸）、ISO604（塑料压缩）等多项国际标准要求。​



Chatillon MT500手动测力台的技术价值集中体现于中高量程测试的精准性、硬件设计的细节适配与多行业的场景落地能力。通过优化力值传递链路与机械误差控制，实现2.5kN量程内的稳定测试；双驱动模式与多安装方式适配不同测试场景；合规性设计与行业标准贴合，确保测试结果权威可信。无论是航空零部件的高强度检测、汽车密封件的抗压测试，还是建筑材料的性能验证，Chatillon MT500手动测力台都能提供针对性解决方案。随着中高量程测试需求的精细化发展，MT500的传感器兼容性与数据处理能力将进一步发挥实用价值，为各行业质量控制提供可靠支撑。
