Aeroflex的6146脉冲调制器非常适合调制射频和微波信号，以便测试雷达系统的调制器。其70 MHz到20 GHz的宽频率范围意味着这款6146脉冲调制器可以测试雷达的RF和IF性能。

快速的上升和下降时间以及> 70 dB的开/关比确保了6146脉冲调制器可以用来测试大多数现代雷达。调制由TTL输入控制。 可以使用任何合适的脉冲发生器来驱动6146脉冲调制器 ，而集成放大器使6146脉冲调制器具有+5dB的插入增益。 6146脉冲调制器与传统的脉冲调制器相比，这增强了测量雷达动态范围的能力，传统的脉冲调制器的插入损耗通常高达10 dB。

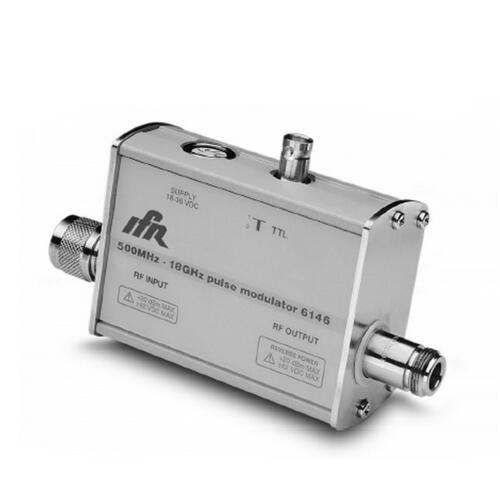

6146脉冲调制器是一款小巧轻便，坚固耐用的脉冲调制器。 6146脉冲调制器可以直接连接到信号源的输出端，并具有N型连接器。 当与6200B系列微波测试仪一起使用时，它的供电引线直接连接到6200B辅助输出。 为了与其他信号源一起使用，可以使用可选的交流电源。

6146脉冲调制器和6800微波系统分析仪或配有内部衰减器的6200B微波测试装置的组合为测试雷达系统提供了极好的解决方案。基本雷达测试很小可辨识信号，1 dB压缩和亚杂波抑制变得简单。

6146脉冲调制器功能
宽频率覆盖范围，70 MHz至40 GHz
快速上升和下降时间
标准的TTL交换级别
小而坚固的现场使用

Aeroflex的6146脉冲调制器是用于雷达系统测试的通用高性能脉冲调制器。其特点如下：
频率覆盖范围500 MHz至18 GHz
快速上升和下降时间<5 ns
> 70 dB的开/关比
标准的TTL水平
适用于6800系列微波系统分析仪或6200B系列微波测试仪
+5 dB插入增益
