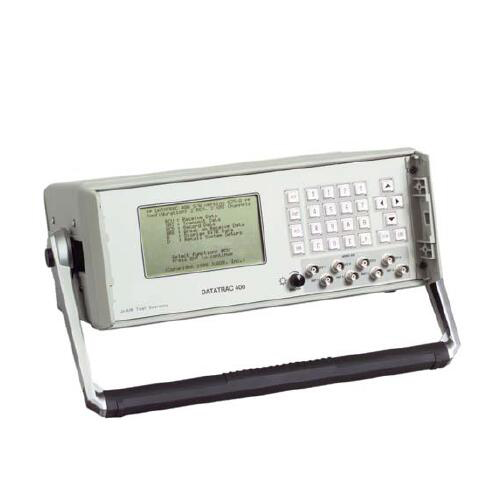

DT400数据分析仪明确规定了数据总线设备的标准。 从来没有太多强大的工具和功能被组装起来用于支持您的数字航空电子设备。DT400数据分析仪数据可以从很多四条总线上读取，并以您可能想到的每种格式显示，包括图表。

使用DT400数据分析仪从很复杂的逻辑分析仪系统中采用的许多诊断功能，现在更容易隔离麻烦的间歇性数据。 DT400数据分析仪具备一个可疑的LRU可以被监视数小时，并且被编程为捕获和显示故障信息的断点状态。DT400数据分析仪的BITE模式为查询来自ARINC 604航空电子设备的维护数据提供了一个非常有效的工具。 可以读取设备菜单，允许用户选择和查看当前的故障数据，并调用飞行数据或产生自检。 您甚至可以使用DT400数据分析仪来记录故障信息，以便以后查看或下载。

DT400数据分析仪特征
很多四个接收端口和四个传输端口
显示ARINC 604 BITE消息
16通道数据记录器
用于下载和转换的RS-232C和DAC端口
复杂的分析功能，包括断点，历史记录等
八种显示格式，包括工程单位和图表
动态传输模式
用户定义的标签和传输表

DT400数据分析仪一般规格
接收机操作
端口：2个标准，可扩展到4个附加板
总线频率：12-14.5 kHz或100 kHz（可选）
输入电平：±6.5 VDC至±13.5 VDC（A至B）
输入阻抗：12.0kΩ
字更新：1毫秒到10秒，更新速率显示为瞬时值，很小值或较大值
显示格式：预先存储的工程单位，完整或数据字段十六进制和二进制，用户，ASCII和图形图
较大字数：每个SDI每个通道256个
总线活动监视器：监视个别单词的丢失;灵敏度可选
实时下载/转换：RS-232C或12位DAC端口

发射机操作
端口：两个标准，可扩展到四个附加板
总线频率：12.0,12.5,14.5或100 kHz（可选）
输出电平：±10.0 VDC（A到B）
输出阻抗：75Ω
Word更新：1毫秒到10秒（可选）
突发模式：以可选择的速率输出01到99个突发输出
显示格式：预先存储的工程单位，全部或数据字段十六进制和二进制，用户和ASCII
较大字数：每个通道128个
发送字间隔：2,3,4,5,6,8,12位（可选）
动态传输：重复的坡道和平坦的部分模式。电平可在±满刻度和分段时间之间编程，或在0至999.999秒之间编程
添加传输选项：记录的数据，预先存储的表格
