ABB266DRH远传差压变送器

量程限值 较大量程= URL(可以进一步上调成 URL(TD = 0.5),以适用于各差压变送器,在范围限值内)建议选用量程比值尽可能低的传感器、从而可以优化变送器性能。 零点/ 量程的迁移 零点及量程可以调节成表中限值范围内的任意值,但前提是: 校准量程 很小量程 阻尼 可选时间常数:0-60s 之间 这个时间常数独立于传感器响应时间。 开启时间 在很长10s 时间内以很小的阻尼运行 绝缘阻值 500 V DC 时 100 M(端对地) 操作限制 压力限值: 过压限值 变压器无损坏......

产品描述

ABB266DRH远传差压变送器
  量程限值

  较大量程= URL(可以进一步上调成± URL(TD = 0.5),以适用于各差压变送器,在范围限值内)建议选用量程比值尽可能低的传感器、从而可以优化变送器性能。

  零点/ 量程的迁移

  零点及量程可以调节成表中限值范围内的任意值,但前提是:— 校准量程≥ 很小量程

  阻尼

  可选时间常数:0-60s 之间

  这个时间常数独立于传感器响应时间。

  开启时间

  在很长10s 时间内以很小的阻尼运行

  绝缘阻值

  500 V DC 时> 100 MΩ(端对地)

  操作限制

  压力限值:

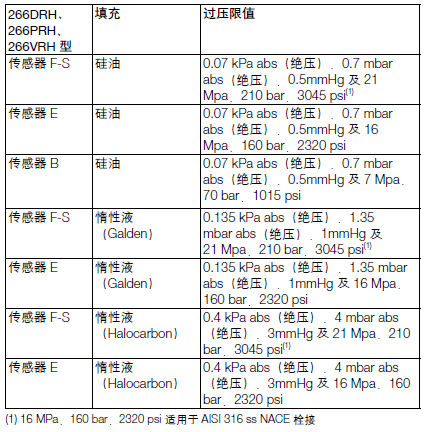

  过压限值

  变压器无损坏
ABB266DRH远传差压变送器
ABB266DRH远传差压变送器

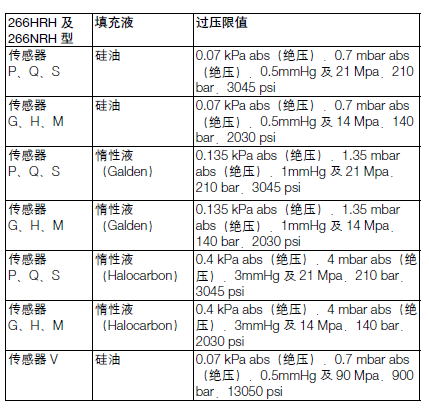

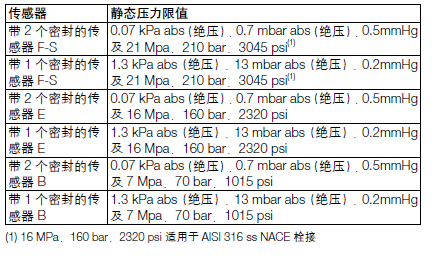

  静态压力限值

  266DRH 型差压变送器运行的规定限制范围如下:
ABB266DRH远传差压变送器

  密封件的法兰等级,可能降低过压及静态压力的上限值。

  耐压力

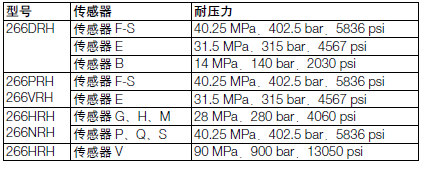

  变送器可以承受下述管道压力,不会发生泄露:
ABB266DRH远传差压变送器

  或者,变送器也可以承受两倍于法兰压力等级的管道压力,不会发生泄露,其中以较低的管道压力为准。

  符合ANSI/ISA–S 82.03 流体静压力测试要求。


266DRH变送器环境限制

 电磁兼容性(EMC)

  符合EN 61326以及NAMUR NE-21,浪涌抗扰度(带浪涌保护器):4 kV

  根据IEC 1000-4-5 EN 61000-4-5)

 承压设备指令(PED)

  遵循97/23/EEC川类日模块。

 湿度

  相对湿度:较大100冷凝,结冰:允许

 抗振性

  频率在1000 Hz范围内时,加速度不超过2g(根据IEC 60068-2一6)。

 耐冲击性

  加速度:50 g

  持续时间:11 ms(根据IEC 60068-2-27

 潮湿且灰尘大气条件

  变送器具有防尘防沙性,并具有浸入效应保护,符合EN 60529(1989)一IP 67(根据要求可以是I P 68)的要求,或者符合NEMA-4X或J IS-C0920的要求。

  IP65要求带Harting Han连接器。

266DRH变送器电气特征及选件

 HART 数字通信及4-20mA 输出

 电源

  变压器的工作电压范围为10.5-42V DC,为空载运行,具有反极性连接保护(其它负载条件下允许在42V DC 以上的电压条件下工作)。对于获得EEx ia 及其它本质安全认证的变送器,其电源不得超过30V DC。

  在带有选配浪涌保护器的情况下,很低工作电压增加到12.3VDC。

 纹波

  根据HART 规范,在250 欧姆的负载下,较大为20mV。

 负载限制

  4-20mA 及HART 状况下的总回路电阻:

  ABB266DRH远传差压变送器

  HART 通信要求至少250 Ω 的电阻。

 指示器(选配)

 一体式显示器(代码L1)

  宽屏LCD,128 x 64 像素,52.5 x 27.2mm(2.06 x1.07 in.)点阵。多种语言。4 个按键用于装置配置和管理。轻松设置,以用于快速试运行。用户可选且以应用为基础的可视化功能。瞬时总流量指示。

  显示器还可以指示静态压力、传感器温度及诊断消息,并提供配置工具。

 采用透窗技术(TTG)控制的显示器(代码L5)

      跟上述一体式显示器相同,但配置有创新型TTG 键盘,能够在无需拆除变送器外壳盖的情况下激活装置的配置及管理菜单。TTG键盘具有防止意外激活的保护措施。

 标准型显示器(代码Lg)

  显示面板无按钮。

 浪涌保护(选配)

  较大4kV

  - 1.2μs 升压时间/ 达到半值的50 μs 延迟时间

  - 8μs 升压时间/ 达到半值的20μs 延迟时间

 输出信号

  4-20mA 双线,用户可选的线性或平方根输出,3/2 或5/2 电源,双向流的平方根,22 点线性化表(例如,适用于卧式或球形贮罐的液位测量)。

  通过基于Bell 202 FSK 标准的协议,HART® 通信能够提供叠加于4-20mA 信号的数字过程变量。

 输出电流限值(根据NAMUR 标准)

 过载条件

  - 下限:3.8mA(可在3.8-4mA 的范围内设置)

  - 上限:20.5mA(可在20-21mA 的范围内设置)

 报警电流

  - 下限:3.6mA(可在3.6-4mA 的范围内设置)

  - 上限:21mA(可在20-22mA 的范围内设置)

  工厂设置:大报警电流

 引压管阻塞诊断(PILD)

  引压管阻塞诊断(PILD)通过HART 通信生成报警。还可以对装置进行设置,使其将模拟输出信号驱向“报警电流”。

 标准供货(可以通过附加订购代码分别指定)

  – 水平连接法兰轴上的插头;PVDF Kynar 插件和垂直连接式盲法兰不配置任何其他器件(无排水/ 排气阀)

  – 通用(无电气认证)

  – 无显示器、无安装架、无浪涌保证装置

  – 英文手册和标签

  – 压力单位:kPa,温度单位:ºC

  – 无测试、检验或材料可追溯性认证

  如果制造前未另行通知,则用户负责选用适当的接液材质及填充液,以与过程介质相兼容。

  NACE 符合性应遵循MR0175 的建议。此外, 如果采用了MR0175,AISI 316 以及哈氏合金C-276 的使用还应遵循MR0103 的要求。

 FOUNDATION 现场总线输出

  装置类型

  链路主站装置

  执行链路活动调度器(LAS)功能。

  制造商代码:000320(hex)

  装置类型代码:0007(hex)

 电源

  变压器的工作电压范围为9-32V DC,极性独立,可以带也可以不带浪涌保护器。

  要获得EEx ia 认证,则应根据FF-816 的规定,电源不得超过24V DC(实体认证)或17.5V DC(FISCO 认证)。

 电流消耗

  工作电流(静止):15mA

  故障电流限制:较大20mA

 输出信号

  物理层符合IEC 1158-2/EN 61158-2 要求,传送到Manchester II 调制装置,速率为31.25 kbit/s。

 功能块/ 执行期

  3 个增强型模拟输入块/ 很长时间25 ms(每个)

  1 个增强型PID 块/ 很长时间40 ms

  1 个标准ARitmetic 块/25 ms

  1 个标准输入选择块/25 ms

  1 个标准控制选择块/25 ms

  1 个标准信号识别块/25 ms

  1 个标准积分器/ 累加器块/25 ms

 其它功能块

  1 个增强型资源块

  1 个带校准功能的自定义压力转换块

  1 个自定义高级诊断转换块,包括插入式输入线路检测

  1 个自定义本地显示转换块

 链接对象数量 35

 VCR 数量 35

 输出接口

  达到H1 标准的FOUNDATION 现场总线数据通信协议,遵循V. 1.7规范。

 一体式显示器

  宽屏LCD,128 x 64 像素,

  52.5 x 27.2mm(2.06 x 1.07 in.)点阵多种语言。

  4 个按键用于装置配置和管理。

  瞬时总流量指示。

  显示器还可以指示静态压力、传感器温度及诊断消息,并提供配置工具。

 变送器故障模式

  在变送器故障条件下,输出信号锁定为很后一个有效值,该值由自诊断装置予以检测,同时该装置还能够显示故障模式。如果出现电路板故障或短路,为安全起见,变送器消耗电流限制为一个规定的值(大约20 mA)。

 PROFIBUS PA 输出

 装置类型

  符合Profiles 3.0.1 的压力变送器

  识别号:3450(hex)

 电源

  变压器的工作电压范围为9-32 V DC,极性独立,可以带也可以不带浪涌保护器。

  要获得EEx ia 认证,则电源不得超过17.5 V DC。

  FISCO 型要求进行本质安全安装。

 电流消耗

  工作电流(静止):15 mA

  故障电流限制:较大20 mA

 输出信号

  物理层符合IEC 1158–2/EN 61158–2 要求,传送到Manchester II调制装置,速率为31.25 kbit/s。

 输出接口

  PROFIBUS PA 通信, 符合Profibus DP50170 第2 部分/DIN19245 第1-3 部分的要求。

 输出更新时间

  25 ms

  功能块

  3 个模拟输入块,3 个转换块,1 个物理块。

 一体式显示器

  宽屏LCD,128 x 64 像素,52.5 x 27.2mm(2.06 x 1.07 in.)点阵。

  多种语言。

  4 个按键用于装置配置和管理。

  轻松设置,以用于快速试运行。

  用户可选且以应用为基础的可视化功能。

  瞬时流量指示。

  显示器还可以指示静态压力、传感器温度及诊断消息,并提供配置工具。

 变送器故障模式

  在变送器故障总条件下,可以将输出信号(由自诊断装置检测)强制设置为一个规定的条件,用户可将其选择为安全值、上一个有效值或计算值。

  如果出现电子故障或短路,为网络安全起见,变送器消耗以电子方式限制为一个规定的值(大约20mA)。
