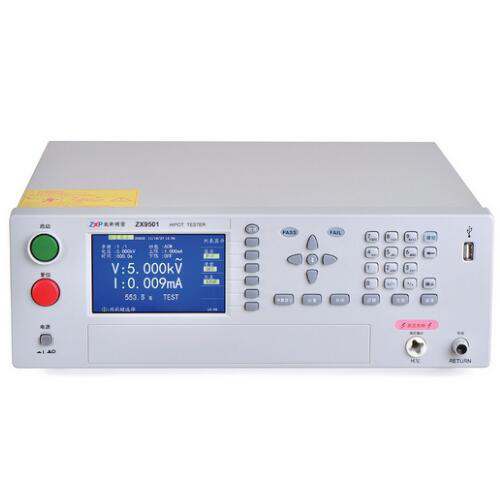

ZX9501S-128交直流绝缘耐压测试仪
产品描述
ZX9501S-128是一款带128路扫描功能的交直流绝缘耐压测试仪，采用800*480彩色液晶显示屏，同时搭载主流高性能的32位ARM处 理器，其输出电压的大小、输出电压的上升、下降时间、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，并具有软体校准功能。
ZX9501S-128交直流绝缘耐压测试仪配备PLC接口、RS232C，并可选配RS485接口、USB device、USB Host、GPIB（选件），可方便地与PC进行数据通讯和远程控制，以组建自动测试系统。
规格参数
|
型号 |
ZX9501 |
ZX9501S |
ZX9501B |
ZX9501C |
ZX9502 |
|
|
耐压测试 |
||||||
|
输出电压 |
AC |
0.05kV～5kV ±(1.0%读数+5个字)（50Hz、60Hz可 选） |
0.05kV～10kV±(1.0%读数+5个字)（50Hz、 60Hz可选） |
|||
|
DC |
0.05kV～6kV ±(1.0%读数+5个字) |
------ |
0.05kV～10kV±(1.0%读数+5个字) |
|||
|
电压调整率 |
≤(1.0%+10V)(额定功率) |
|||||
|
电流测试范围 |
AC |
0.1mA～30mA |
0.1mA～20mA |
0.1mA～20mA |
||
|
DC |
0.01mA～10mA |
0.01mA~5mA |
------ |
0.1mA～5mA |
||
|
测试精度 |
±(1.0%读数+5个字) |
------ |
±(1.0%读数+5个字) |
|||
|
放电功能 |
测试结束后自动放电(DCW) |
------ |
测试结束后自动放电(DCW) |
|||
|
绝缘电阻测试 |
||||||
|
输出电压 |
0.05kV～1kV ±(1.0%读数+2V) |
------ |
0.05kV～1kV ±(1.0%读数+2V) |
|||
|
电阻测试范围 |
0.1MΩ～10GΩ.(电流范围在 10nA~10mA) |
------ |
0.1MΩ～10GΩ.(电流范围在10nA~10mA) |
|||
|
电阻测试精度 |
500V～1000V |
1MΩ～1GΩ±(5%读数+5个字) |
------ |
1MΩ～1GΩ±(5%读数+5个字) |
||
|
1GΩ～10GΩ±(10%读数+5个字) |
1GΩ～10GΩ±(10%读数+5个字) |
|||||
|
50V～500V |
0.1MΩ～1GΩ±(10%读数+5个字) |
------ |
0.1MΩ～1GΩ±(10%读数+5个字) |
|||
|
放电功能 |
测试结束后自动放电 |
------ |
测试结束后自动放电 |
|||
|
电弧侦测 |
|
|||||
|
测量范围 |
AC |
1～9级(出厂默认为5) (对应电流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA) |
||||
|
DC |
1～9级 |
1～9级 |
------ |
1～9级 |
||
|
一般参数 |
|
|||||
|
八路矩阵扫描器 |
------ |
有 |
------ |
------ |
||
|
存储器 |
120组，每组100步 |
|||||
|
电压上升时间 |
0.1s～999s |
|||||
|
电压跌落时间 |
0.1s～999s |
|||||
|
电压等待时间 |
0.1s～99.9s(仅直流) |
|||||
|
测试时间设定 |
0.3s～999s |
|||||
|
接口 |
||||||
|
标配 |
RS232、USB、HANDLER、REMOTEI/O |
|||||
|
选件 |
GPIB、SCAN |
|||||
