P-600系列压力表
AMETEK P-600系列压力表 作为U.S.Gauge的核心产品线，专为焊接、医疗及压缩气体领域设计，是regulators（调节器）配套的关键压力监测设备。该系列凭借RoHS合规性、严苛的洁净度标准（符合ASMEB40.100-2005LevelIV）及多等级UL认证，在高、低压监测场景中形成差异化适配能力。从15psi低压调控到6000psi高压测量，P-600系列通过黄铜、钢质等多元外壳设计与精准波登管技术，兼顾安全性与耐用性。本文结合AMETEK官方技术文档，系统解析其测试原理、全型号参数及行业应......
产品描述
AMETEK P-600系列压力表作为U.S.Gauge的核心产品线，专为焊接、医疗及压缩气体领域设计，是regulators（调节器）配套的关键压力监测设备。该系列凭借RoHS合规性、严苛的洁净度标准（符合ASMEB40.100-2005LevelIV）及多等级UL认证，在高、低压监测场景中形成差异化适配能力。从15psi低压调控到6000psi高压测量，P-600系列通过黄铜、钢质等多元外壳设计与精准波登管技术，兼顾安全性与耐用性。本文结合AMETEK官方技术文档，系统解析其测试原理、全型号参数及行业应用价值，为设备选型与运维提供权威参考。AMETEK P-600系列压力表是美国阿美特克公司（AMETEK）旗下USG部门的产品线之一，主要用于工业领域的压力测量和校准。以下是关键信息：
注：表中认证等级按量程细分，如2"-2-1/2"P-612的30-100psi为UL252AClassV，200-1000psi为ClassVII；50mmP-698的30psi为ClassIII，具体参照AMETEK规格表。
该系列的差异化设计体现在三方面：一是压力适配，高压型号采用银焊磷青铜波登管，低压15psi型号选用铍铜波登管，兼顾强度与灵敏度；二是材质定制，医疗场景可选用镀铬钢外壳与黄铜接口，满足洁净需求；三是安装灵活，除标准下装外，中心后装可适配受限空间安装，需满足最低起订量要求。此外，OEM客户可定制表盘刻度、双量程显示及特殊尺寸，适配专用设备集成。
压力感知与形变转化：被测气体通过NPT接口进入波登管腔体，管体因内部压力与外界大气压的压差发生弹性形变——高压时磷青铜波登管的C型管段向外伸展，低压时铍铜/磷青铜管段产生小幅弯曲。这种形变与压力值呈线性相关，且材质选择决定适配量程：高压型号（P-601/607/609/697）的磷青铜波登管经银焊工艺加固，可承受4000psi高压而不产生永久形变；15psi低压型号（P-612/618）采用铍铜材质，其更高的弹性系数能捕捉微小压力变化，确保低量程下的测量精度。
.

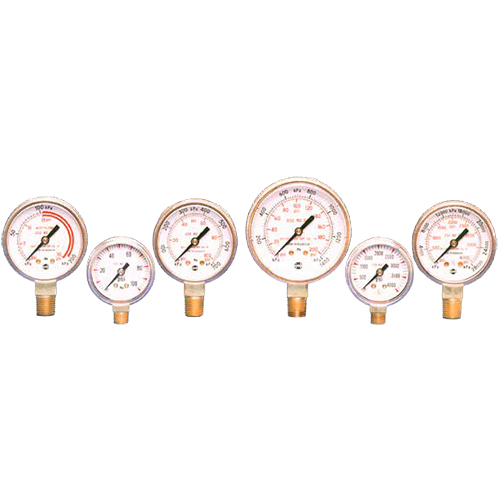

AMETEK P-600系列压力表
机械传动与指针偏转：波登管的形变通过黄铜机芯（MOVEMENT）传递至齿轮机构，经杠杆放大后驱动黑色铝制指针旋转。机芯的精密加工保证传动效率，使指针偏转角度与压力变化严格对应。系列统一采用±3-2-3%ofspan（B级）精度标准，即量程两端误差为±3%，中间段为±2%，符合UL与ASME对气体监测设备的精度要求。
读数显示与安全警示：指针在钢质表盘上指示压力值，白底黑标的高对比度设计提升可读性，红色“USENOOIL”警示语则针对氧气等易燃气体场景，防止油脂引发安全事故。一体式聚碳酸酯窗口兼具透光性与抗冲击性，可抵御焊接飞溅、设备振动等工业环境干扰，保护内部机构不受损坏。
该原理的优势在于无需电力驱动，适用于防爆、无电源的工业场景，且波登管材质与机芯结构的适配设计，使P-600系列在高低温、高湿度环境中仍能保持稳定性，这与其通过UL环境适应性测试的特性形成技术呼应。
在医疗气体系统中，镀铬钢外壳的P-612/618型号是核心适配设备。医疗气体（如氧气、氮气）对洁净度要求严苛，该系列符合ASMEB40.100-2005LevelIV洁净标准，内部无残留油污与杂质，避免气体污染。以医院中心供氧系统为例，2"P-612型号用于调节器下游监测，15-100psi量程覆盖病床供氧压力范围，UL252AClassV认证确保数据可追溯，契合医疗设备安全规范。某医疗器械制造商反馈，其集成的P-698（50mm）型号因体积紧凑、镀金外壳耐腐蚀，成为便携式呼吸机的标准配置。
焊接行业中，高压与低压型号形成配套监测体系。焊接用乙炔、氩气钢瓶需配备P-601/697高压表，4000psi量程适配钢瓶充装压力监测，UL404认证满足高压容器安全标准；而焊机输出端则采用P-618低压表，60-400psi量程监控焊接作业压力，钢质外壳可抵御焊接高温辐射。某造船企业的应用数据显示，采用P-607（4000psi）与P-618（200psi）组合监测后，气体泄漏导致的停工次数减少40%，因压力不稳产生的焊接缺陷率从3.2%降至1.1%。
压缩气体储运场景中，系列的多尺寸与量程覆盖能力凸显优势。大型储罐选用2-1/2"P-601型号，大表盘便于远距离读数；小型移动钢瓶适配50mmP-697型号，镀金外壳兼具防腐蚀与标识性。ASMEB40.100-2005LevelIV洁净度使该系列可用于食品级压缩空气监测，某饮料厂使用P-612（0-100psi）监测灌装用压缩空气压力，确保包装密封一致性，不合格品率下降2.5%。
此外，系列的RoHS合规性与ISO5171适配能力为出口型企业提供便利。如电子制造业的焊接设备配套P-600系列后，可直接满足欧盟RoHS指令对重金属含量的要求，无需额外进行材料检测；OEM客户定制的双量程表盘（如psi/bar），则适配全球不同地区的单位使用习惯。
小编极仪银飞总结AMETEK P-600系列压力表通过波登管核心技术与场景化设计，构建了覆盖15-6000psi的全量程监测能力。从医疗领域的洁净合规到焊接行业的高低压配套，从标准型号到OEM定制，系列以±3-2-3%精度、多UL认证及ASME洁净标准，成为工业气体监测的可靠选择。全型号的材质与量程差异化适配，既满足通用场景需求，又能应对特殊环境挑战。作为AMETEK的标杆产品线，P-600系列凭借技术成熟度与合规全面性，持续为医疗、焊接、压缩气体等领域的安全运行提供核心支撑，展现出扎实的工业应用价值。
产品特点
测量范围：支持从真空压力到23,000 psi（约158.6 MPa）的表压装置，提供单刻度盘或双刻度盘选项 。
应用场景：适用于航空航天、能源、化工等高精度压力监测场景 。
相关型号
Crystal XP2i系列：数字压力表，例如20BARXP2I、300BARXP2I-S2-BSP-DL等型号，支持多种压力单位（BAR、KPA、PSI） 。
Crystal CT-600系列：液压手泵，型号如T-620H-CPF，用于压力校准和测试 。
优势
高精度：部分型号（如Crystal 30系列）支持压力校准，精度达±0.05% 。
多功能：集成压力记录、校准、测试等功能，适用于复杂工业环境 。
产品概述与全型号参数解析
AMETEK P-600系列按压力等级分为高压型（1500-6000psi）与低压型（15-1000psi），按表盘尺寸涵盖1-1/2"、50mm、2"、2-1/2"四种规格，外壳材质根据场景适配抛光黄铜、镀金钢或镀铬钢。所有型号均采用一体式聚碳酸酯窗口与黄铜机芯，表盘以白底黑标设计标注“USENOOIL”警示，确保气体监测安全。以下为系列全型号核心参数汇总：| 型号 | 压力类型 | 表盘尺寸 | 外壳材质 | 量程范围 | 认证标准 | 连接方式 | 适用场景 |
| P-601 | 高压 | 1-1/2"、2"、2-1/2" | 抛光黄铜/钢质 | 1500、2000、3000、4000psi | UL404listed | 1-1/2"：1/8"-27NPT下装；2"-2-1/2"：1/4"-18NPT下装 | 压缩气体钢瓶压力监测 |
| P-607 | 高压 | 1-1/2"、2"、2-1/2" | 钢质 | 4000psi | UL404listed | 下装/中心后装（最低起订量） | 焊接设备高压管路 |
| P-609 | 高压 | 1-1/2"、2"、2-1/2" | 黄铜镀钢质 | 同高压系列量程 | UL404listed | 同P-601 | 工业压缩气体系统 |
| P-610 | 低压 | 1-1/2"、2"、2-1/2" | 黄铜镀钢质 | 同低压系列量程 | UL252Arecognized | 同P-601 | 低压气体调控回路 |
| P-612 | 低压 | 1-1/2"、2"、2-1/2" | 抛光黄铜 |
15-1000psi （2"-2-1/2"含600/1000psi） |
UL252AClassV-VII | 同P-601 | 医疗气体次级压力监测 |
| P-618 | 低压 | 1-1/2"、2"、2-1/2" | 钢质 |
15-1000psi （2"-2-1/2"含600/1000psi） |
UL252AClassV-VII | 同P-601 | 焊接设备低压输出监控 |
| P-697 | 高压 | 50mm | 镀金/黑色涂层钢质 | 4000psi（唯一量程） | UL404listed（仅4000psi） | 1/8"-27NPT下装 | 小型压缩气体钢瓶 |
| P-698 | 低压 | 50mm | 镀金/黑色涂层钢质 | 30、60、100、400psi | UL252AClassIII/V/VII | 1/8"-27NPT下装 | 紧凑型医疗设备 |
该系列的差异化设计体现在三方面：一是压力适配，高压型号采用银焊磷青铜波登管，低压15psi型号选用铍铜波登管，兼顾强度与灵敏度；二是材质定制，医疗场景可选用镀铬钢外壳与黄铜接口，满足洁净需求；三是安装灵活，除标准下装外，中心后装可适配受限空间安装，需满足最低起订量要求。此外，OEM客户可定制表盘刻度、双量程显示及特殊尺寸，适配专用设备集成。
核心测试原理：波登管弹性形变测量技术
AMETEK P-600系列压力表基于波登管（BourdonTube）弹性形变原理实现压力测量，这是工业气体监测领域成熟的机械测量技术，其核心机制可分为三个阶段：压力感知与形变转化：被测气体通过NPT接口进入波登管腔体，管体因内部压力与外界大气压的压差发生弹性形变——高压时磷青铜波登管的C型管段向外伸展，低压时铍铜/磷青铜管段产生小幅弯曲。这种形变与压力值呈线性相关，且材质选择决定适配量程：高压型号（P-601/607/609/697）的磷青铜波登管经银焊工艺加固，可承受4000psi高压而不产生永久形变；15psi低压型号（P-612/618）采用铍铜材质，其更高的弹性系数能捕捉微小压力变化，确保低量程下的测量精度。
.AMETEK P-600系列压力表
读数显示与安全警示：指针在钢质表盘上指示压力值，白底黑标的高对比度设计提升可读性，红色“USENOOIL”警示语则针对氧气等易燃气体场景，防止油脂引发安全事故。一体式聚碳酸酯窗口兼具透光性与抗冲击性，可抵御焊接飞溅、设备振动等工业环境干扰，保护内部机构不受损坏。
该原理的优势在于无需电力驱动，适用于防爆、无电源的工业场景，且波登管材质与机芯结构的适配设计，使P-600系列在高低温、高湿度环境中仍能保持稳定性，这与其通过UL环境适应性测试的特性形成技术呼应。
典型应用场景与合规价值分析
结合AMETEK官方资料，P-600系列的应用价值集中体现在医疗、焊接、压缩气体三大领域，其设计细节与合规认证均围绕场景需求展开：在医疗气体系统中，镀铬钢外壳的P-612/618型号是核心适配设备。医疗气体（如氧气、氮气）对洁净度要求严苛，该系列符合ASMEB40.100-2005LevelIV洁净标准，内部无残留油污与杂质，避免气体污染。以医院中心供氧系统为例，2"P-612型号用于调节器下游监测，15-100psi量程覆盖病床供氧压力范围，UL252AClassV认证确保数据可追溯，契合医疗设备安全规范。某医疗器械制造商反馈，其集成的P-698（50mm）型号因体积紧凑、镀金外壳耐腐蚀，成为便携式呼吸机的标准配置。
焊接行业中，高压与低压型号形成配套监测体系。焊接用乙炔、氩气钢瓶需配备P-601/697高压表，4000psi量程适配钢瓶充装压力监测，UL404认证满足高压容器安全标准；而焊机输出端则采用P-618低压表，60-400psi量程监控焊接作业压力，钢质外壳可抵御焊接高温辐射。某造船企业的应用数据显示，采用P-607（4000psi）与P-618（200psi）组合监测后，气体泄漏导致的停工次数减少40%，因压力不稳产生的焊接缺陷率从3.2%降至1.1%。
压缩气体储运场景中，系列的多尺寸与量程覆盖能力凸显优势。大型储罐选用2-1/2"P-601型号，大表盘便于远距离读数；小型移动钢瓶适配50mmP-697型号，镀金外壳兼具防腐蚀与标识性。ASMEB40.100-2005LevelIV洁净度使该系列可用于食品级压缩空气监测，某饮料厂使用P-612（0-100psi）监测灌装用压缩空气压力，确保包装密封一致性，不合格品率下降2.5%。
此外，系列的RoHS合规性与ISO5171适配能力为出口型企业提供便利。如电子制造业的焊接设备配套P-600系列后，可直接满足欧盟RoHS指令对重金属含量的要求，无需额外进行材料检测；OEM客户定制的双量程表盘（如psi/bar），则适配全球不同地区的单位使用习惯。
小编极仪银飞总结AMETEK P-600系列压力表通过波登管核心技术与场景化设计，构建了覆盖15-6000psi的全量程监测能力。从医疗领域的洁净合规到焊接行业的高低压配套，从标准型号到OEM定制，系列以±3-2-3%精度、多UL认证及ASME洁净标准，成为工业气体监测的可靠选择。全型号的材质与量程差异化适配，既满足通用场景需求，又能应对特殊环境挑战。作为AMETEK的标杆产品线，P-600系列凭借技术成熟度与合规全面性，持续为医疗、焊接、压缩气体等领域的安全运行提供核心支撑，展现出扎实的工业应用价值。
