实验室测试设备的电气安规测试管理方案
一、实验室测试设备为什么要做电气安规测试/安规控制？
我们很多熟悉的电器设备，例如医疗电气设备、家用电器、照明、机电设备（电机马达、压缩机、变频器和控制器）等等，在产品研发、生产制造品控以及售后服务各个环节都需要做电气安规检测，包含项目有保护导体接地连续性测试、绝缘电阻测试、耐压测试和泄露电流等测试，检测合格的产品才能安全可靠运行，避免发生电气安全事故给使用人员带来伤害。同样，在上述各类电器设备的研发、测试和生产阶段，都需要使用各种各样的测试设备对所生产产品进行测试验证，这些实验室的测试设备同样需要关注电气安全。在实验室测试设备安装调试阶段，或者实验室测试设备移动变化时，当实验室测试设备长期运行后（例如很后一次检测已经相隔4年），这些测试设备均存在电气安全隐患，都需要按照相关法规进行检测和运维。实验室测试设备除了运行功能正常之外，各项电气安规检测指标（主要包括保护导体接地连续性测试、绝缘电阻测试、耐压测试和泄露电流等）均符合规定要求；才能保证测试设备长期安全可靠运行，避免发生电气安全事故给研发人员、测试工程师带来伤害，从而也可以避免因电气安全事故造成测试数据结果不准确。
二、实验室测试设备的电气安规测试标准
| 序号 | 标准名称 | 国际标准 |
| GB4793 |
测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 第2部分：试验和测量电路的特殊要求 第3部分：实验室用混合和搅拌设备的特殊要求 第4部分：实验室用处理医用材料的蒸压器的特殊要求 第5部分：电工测量和试验用手持探头组件的特殊要求 第6部分：用于医疗材料的消毒器和清洗消毒设备的特殊要求 第7部分：实验室用离心机的特殊要求 |
IEC61010 IEC 61010-1 IEC61010-2-030 IEC61010-2-051 IEC61010-2-040 IEC61010-2-031 IEC61010-2-010 IEC61010-2-020 |
GB 4793.1（对应IEC61010-1）规定了预定作专业用、工业过程用以及教育用的电气设备的通用安全要求，当在1.4的环境条件下使用时，这些符合下列a)～d)定义的任何一种设备可以配备计算装置：
a)电气试验和测量设备
是指用电气方法试验、测量、指示或记录一个或多个电量或非电量的设备,也包括非测量设备,如信号发生器、测量标准器、电源、换能器和发射机等。
b) 电气控制设备
是指将一个或多个输出量控制在特定量值的设备，而且每一个量值由手动设置、本地或远地编程，或者由一个或多个输人变量来确定的。
c) 电气实验室设备
是指测量、指示、监视或分析物质的设备,或者用于制备材料的设备,包括体外诊断(IVD)设备。
这种设备也可用于寒验室以外的地方,例如自我检查用的IVD设备就可以在家庭中使用。
d）预定要与上述设备一起使用的附件（例如样品处理设备）。
章节1.2.1 包括在本部分范围内的各方面的内容
GB 4793.1（对应IEC61010-1）规定本部分要求的目的是要确保所使用的结构的设计和方法能对操作人员和周围环境在以下几个方面提供足够的防护：
a) 电击和电灼伤
b) 机械危险
c) … …
三、针对实验室测试设备的电气安规测试方案推荐

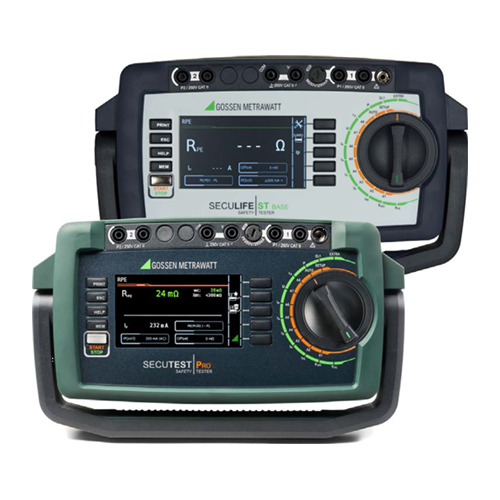

综合电器/电气安规测试仪： SECUTEST ST PRO / SECUTEST BASE / SECUTEST SIII+
■ 保护导体测试：测试电流200mA和10A，很大可选25A；
■ 绝缘电阻测试：电压很大可到500V DC，电阻测试范围310MΩ；
■ 泄露测试：泄露电流、接触电流等测试；
■ 功能测试：工作电压、电流、功率、功率因数和能量累积等；
■ 耐压测试模块选件：测试电压很大可调到6kV DC(等效4kV AC)（SECULIFE ST或SECUTEST SIII+具备）；
实验室测试设备的电气安规关键测试项目：
■ 保护导体电阻（接地连接一致性）
（1）在被测装置的安全接地系统中，必须要保证电气产品的接地部分通过接地导体牢靠地连接到接地点。同样也要确认电气装置的底座和其它容易接触到的导电部分牢固地连接到安全接地点。
（2）IEC61010标准规定的测试电流需要大于10A。
■ 绝缘测试
把测试电压加在正常情况下带电的导体部分（L和N内部短接）与PE或者其它可接触到的导电部分之间（II类仪器）不能有出现击穿或者连续的电火花现象。
■ 高压测试（SECULIFE ST或SECUTEST SIII+具备）
（1）I类仪器：测试仪将被测设备L和N内部短接，在与PE之间施加高压测试。
（2）II类仪器：测试仪将被测设备L和N内部短接，在与测试表笔接触位置之间施加高压测试。
■ 泄露电流
（1）对地漏电流IPE：电流从电源通过绝缘体到保护导体，然后流到大地。
（2）接触电流IHL：电流从没有连接保护导体的外壳通过外部导体连接到大地或别的外壳部件。
之前有一篇是制造工厂生产线生产设备安规测试方案；他们实验室的测试设备同样也要做安规测试。所以就有了本篇文章实验室测试设备的电气安规测试管理方案，希望能帮助到各位客户。欢迎交流。
