FLIR红外热像仪 A310 A300

FLIR红外热像仪 A310 A300的应用领域 主要为安全和自动化应用, 在此类应用中,联网能力和协议合规性至关重要。FLIR红外热像仪几乎可分散安装于任何需要对业务进行监控的区域。对于火灾预防、关键容器监控或固定安装预防维护至关重要的行业而言,它们无疑均是理想的解决方案。常见应用有炼油厂、石化厂和发电厂,以及天然气加工,变电站和仓库监控等。固定安装时红外热像仪(如FLIR A310/A300)几乎可安装在任意位置,为热成像仪用户监控关键设备......

产品描述

FLIR红外热像仪 A310 A300的应用领域主要为安全和自动化应用, 在此类应用中,联网能力和协议合规性至关重要。FLIR红外热像仪几乎可分散安装于任何需要对业务进行监控的区域。对于火灾预防、关键容器监控或固定安装预防维护至关重要的行业而言,它们无疑均是理想的解决方案。常见应用有炼油厂、石化厂和发电厂,以及天然气加工,变电站和仓库监控等。固定安装时红外热像仪(如FLIR A310/A300)几乎可安装在任意位置,为热成像仪用户监控关键设备及起塔贵重资产。其能够保护热成像仪用户的工厂,测量温差、从而评估风险。这样,热成像仪用户就可以在遭受损失前发现问题,进而避免停工,增强了工人安全。
如何自动确保质量并预防检测火灾对任何行业都十分重要。而固定式红外热像仪是应对此类难题的绝佳解决方案,它能够帮助热成像仪用户持续监测生产过程或各类资产,并全天候24小时探测温差。该技术已在全球众多工业自动化应用领域得以广泛应用。
FLIR A310/A300热成像仪适用于过程开发及优化、工业过程监控、产品验证、品质保证、安防等众多应用领域,堪称一种经济实惠的全方位热成像及测量解决方案。在绝大部分工作条件下,甚至在有烟雾或蒸汽的测量环境中,红外热像仪也可精确探测到十分细微的温差。 强大的技术研发实力Strong R & D拥有一支高素质、高水平的研发队伍,公司的技术以上,从根本上保证了技术的国际水平以及持续创新的能力。
FLIR A310能生成76,800像素、嵌入温度读数的高质量红外图像,因此热成像仪用户可以测量场景中的任意点。FLIR A310具有多达8倍数字变焦,热成像仪用户可以精确定位和监测确切的目标对象或过程。

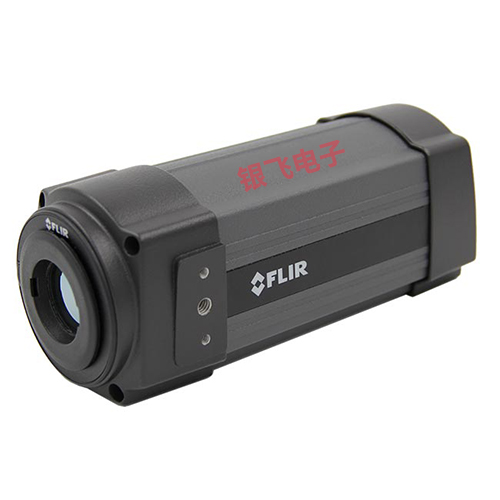

  FLIR A310

FLIR红外热像仪 A310 A300优点特点

全面内置分析功能(仅限FLIR A310):点测温、区域测温及各种温度测量功能
内置报警功能(仅限FLIR A310):是一种内部温度或数字输入的分析功能。
以太网/IP及Modbus TCP兼容性(仅限FLIR A310)
PoE(以太网供电):通过一条线缆实现通信和供电双效果
数字输入/输出(仅限FLIR A310):适用于报警及外部设备控制
视频输出:支持PAL或NTSC的复合视频输出
镜头:具有电动和自动对焦功能的内置25°镜头。提供其它选配镜头。
可选配镜头取决于被测物体的尺寸大小及观察距离如下:
距离远建议加长焦镜头,相同像素情况下,镜头角度越小看得越远,如15°和6°;
范围广建议加配广角镜头,如45°镜头;
如被测物体上元器件很小,建议加配显微镜头,如100μm/50μm/25μm分别率镜头;
热灵敏度高,<0.05℃:能够捕捉很细微的图像细节和温差信息。
16位图像:向PC发送16位辐射图像数据流,以供分析。
内置100Mbs以太网接口
封装选型:封装外罩可提升至IP66(防潮、防尘、防水),不影响热像仪的任何功能。
该款FLIR A310是非常灵活的在线热像仪设备,可以根据热成像仪用户的需求集成,全方位的为热成像仪用户解决问题。
三种封装效果,只有第1种封装模式适合A300及A310,第2、3两种只适合A310;因A300比较适合定点观察监控,而A310是可以灵活性的旋转;监控热成像仪用户的关键设备
出色的图像质量
FLIR A310配备一台320×240像素的氧化钒(VOx)微测辐射热计,能够检测出小至50 mK的温差。

FLIR红外热像仪 A310 A300应用领域

受益于该技术的行业?
油气行业
炼油厂、采油站、石化厂:
 ——天然气处理、输送和存储 存储区消防 耐火内衬监控 火光检测 过程质量控制
发电和配电
 ——煤堆防火 木材存放区防火 废料存放区防火 变电站监控 关键设备监控 变电站机器人巡检系统用
FLIR A310用于变电站巡检机器人监控用。软件提供FLIR配套软件FLIR Tools和FLIR Tools+,专业的产品服务体系。工业协议
兼容以太网/IP和Modbus TCP协议,可将分析和警报结果共享至可编程逻辑控制器;具有数字输入/输出功能,可用于报警和外部设备控制。拥有国内很早从事电力高压设备红外热成像在线监测技术,技术为核心的多种产品体系,成为国内的红外热像系统在线监测产品和配套服务专业提供商。

FLIR红外热像仪 A310 A300因具体的热像仪而异

  FLIR A300 FLIR A310
测量分析
点测温 不适用 10
区域测温 不适用 10个输入框,包括较大值/很小值/平均值/位置
等温线 1条,包含等温线以上/以下/间隔 1条,包含等温线以上/以下/间隔
测量选项 测量屏蔽过滤器
调用响应: 文件发送(ftp),电子邮件(SMTP)
测量屏蔽过滤器
调用响应: 文件发送(ftp),电子邮件(SMTP)
温差 各温度测量值与参考温度之间的温度差 各温度测量值与参考温度之间的温度差
参考温度 手动设置,或者根据测量获得 手动设置,或者根据测量获得
大气传递校正 自动,基于距离、大气温度及相对湿度的输入值 自动,基于距离、大气温度及相对湿度的输入值
光学器件传输校正 自动,基于内部传感器发出的信号 自动,基于内部传感器发出的信号
发射率校正 0.01到1.0不等 0.01到1.0不等
反射表观温度校正 自动,基于反射温度输入值 自动,基于反射温度输入值
外部光学器件/视窗校正 自动,基于光学器件/视窗的传输及温度输入值 自动,基于光学器件/视窗的传输及温度输入值
测量校正 总体及单个目标参数 总体及单个目标参数

报警
内置报警功能 任意选定测量功能、数字输入、热像仪温度及定时器均具有6个自动报警功能 任意选定测量功能、数字输入、热像仪温度及定时器均具有6个自动报警功能
报警输出 数字输出、日志、保存图像、通知 数字输出、日志、保存图像、文件发送(ftp)、电子邮件(SMTP)、通知

以太网
以太网 控制和图像 控制测量结果和图像
以太网,协议 TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP 以太网/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
以太网,图像流 3 Hz,16位,320 x 240像素 -全辐射 7-8 Hz,16位,320 x 240像素 -全辐射

  FLIR A300 / A310——标准 FLIR A300 f / A310 f——保护型封装 FLIR A310 pt – 俯仰云台
环境参数
工作温度范围 –15°C ~ +50°C –25°C ~ +50°C –25°C ~ +50°C
封装 IP 40 (IEC 60529) IP 66 (IEC 60529) IP 66 (IEC 60529)
抗冲击性 25 g (IEC 60068-2-29) 5 g, 11 ms (IEC 60068-2-27) 5 g, 11 ms, (IEC 60068-2-27)

物理参数
重量 0.7 kg 5 kg 17.9 kg
热像仪尺寸(长x宽x高) 170 × 70 × 70 mm 460 × 140 × 159 mm 460 x 467 x 326 mm
三脚架安装 UNC ¼”-20(三面) 不适用 不适用
基座安装 2个M4螺纹安装孔(三面) TBA TBA

系统特征
自动加热器 不适用 清除视窗上的冰块 清除视窗上的冰块

方位/俯仰云台
方位角范围 不适用 不适用 方位角改变速度:360°连续;较大0.1~60°/秒
俯仰角范围 不适用 不适用 俯仰角(El)改变速度:+/- 45º,较大0.1~30°/秒
可编程预设值 不适用 不适用 128

基于以太网的视频流
基于以太网的视频流 MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 每台热像仪各有两个独立信道,视频流格式为MPEG-4、H.264或M-JPEG
电源系统
外部电源规格 12/24 VDC(10-30 VDC),较大功率高达24 W 12/24 VDC(10-30 VDC),较大功率高达24 W 24 VAC(21-30 VAC)
24 VDC(21-30 VDC)
功耗     24 VAC: 215 VA(带加热器较大值)
24 VDC: 195 W(带加热器较大值

FLIR红外热像仪 A310 A300一般参数

成像性能及光学参数
视场角(FOV)/很短焦距 25 × 18.8 / 0.4 m
镜头识别 自动
热灵敏度/NETD < 0.05°C (在+30°C / 50 mK时)
调焦 自动或手动(内置电机)
F数 1.3
像频 30 Hz
变焦 针对图像的1–8倍连续数字插值变焦

探测器参数
红外分辨率 320 x 240像素
探测器像素间距 25 μm
探测器时间常数 一般为12 ms
焦平面阵列(FPA)/波长范围 非制冷微测辐射热计 / 7.5–13 μm

测量
对象温度范围 –20 ~ +120°C 0 ~ +350°C
准确性 ±2°C或读数的±2%

设置
调色板 调色板(黑白色、黑白透明色、铁色、雨色)
设置命令 日期/时间,温度°C

图像存储
图像存储类型 图像存储用内置存储器
文件格式 标准JPEG,包含16位测量数据

复合视频
视频 支持PAL或NTSC的复合视频输出
视频,标准 CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)

数字输入/输出
数字输入 2个光隔离输入口,10–30 VDC
数字输出,用途 用于报警以及输出至外部设备(经程序设置)
数字输出 2个光隔离输出口,10–30 VDC,较大100 mA
数字 I/O,隔离电压 500 VRMS
数字 I/O,供电电压 12/24 VDC,较大 200 mA
数字 I/O,连接器类型 可插接的6极螺丝型接线端子
数字输入,用途 图像标签(开始/停止/一般),外部设备输入(经程序设置)

以太网
以太网,标准 IEEE 802.3
以太网,接口类型 RJ-45
以太网,类型 100 Mbps
以太网,通信 基于TCP/IP Socket的FLIR专有技术
以太网,电源 以太网供电,PoE IEEE 802.3af 0级

环境参数
存放温度范围 –40°C ~ +70°C
湿度(运行及存放) IEC 60068-2-30/24 h 95%相对湿度 +25°C ~ +40°C
EMC • EN 61000-6-2:2001(抗干扰) • EN 61000-6-3:2001(抗辐射) • FCC 47 CFR 15部分B级(抗辐射)
抗振性 2 g (IEC 60068-2-6)
物理参数
封装材料
FLIR A310/300是一个固定安装的红外热像仪,可以安装在几乎任何地方,以监测你的关键设备和其他有价值的资产。这台热像仪可以保护你的工厂,测量温度差,以评估给定情况的危险性。它可以帮助热成像仪用户提前发现问题,避免它们发展成代价高昂的故障,防止停机,并确保工人的安全。A310具有内置分析与报警功能包括点、区域温度和温差测量功能,并且可根据分析、内部温度或数字输入执行报警。
标配配置包括硬纸箱、红外热像仪(含镜头)、以太网电缆、FLIR Tools下载卡、电源线、电缆——柔韧铜辫、电源、打印文档、用户文档CD-ROM光盘、实用工具CD-ROM光盘。
