Chroma电网模拟器满足光伏逆变器高电压穿越HVRT测试要求

光伏产业受国家政策的影响，20kVA-100kVA光伏逆变器需求强劲成长，且朝并网高压600Vac-800Vac(VLL)系统发展以降低交流配线成本及提高发电系统效能，因此逆变器高压并网稳定性将是厂家必需面对的重要挑战，Chroma很新推出高压1385Vac(VLL)/120kVA电网模拟电源Chroma61860可符合规范要求于逆变器品质及并网效能测试，如低电压穿越测试、高电压穿越测试HVRT、谐波、波形畸变、三相不平衡度、电压暂降、短时中断和电压变化抗扰度测试等。


很新UL1741 SA规范逆变器设计应在高电压穿越测试HVRT以下不脱网运行，且在高电压穿越期间具备有功率连续调节以及向电力系统注入无功电流的能力。所以当逆变器设计正常额定电压为690Vac(VLL)时，必需测逆变器在并网点电压分别抬升到1.3、1.2、1.1倍的额定电网电压下时(超过897VLL)，于几十个测试点的电压升高与恢复期间，均能不间断并网运行，且在高电压穿越期间，需按照标准要求正常响应并发出相应比例的容性无功电流，有效支援电网电压恢复，以确保电网的稳定性运转。

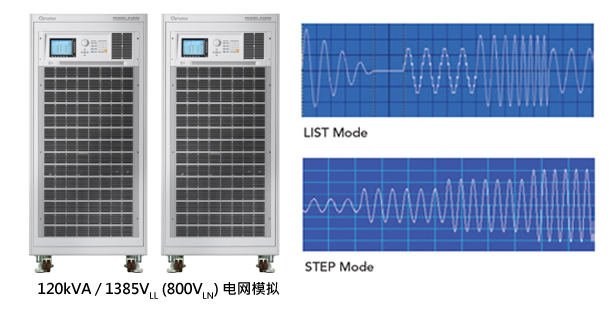

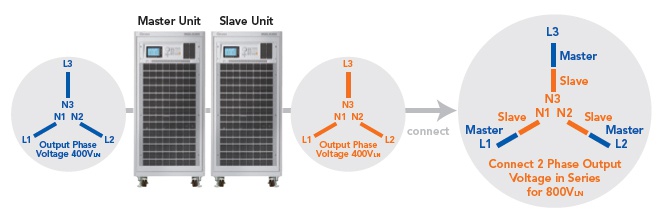

Chroma高压电网模拟电源方案以不外加升压变压器即可输出电压高达1385VLL (800VLN) ，输出暂态特性达1.5V/us，具灵活使用弹性、高性价比及不占空间等多项优点。 当测试应用于50kVA以下逆变器时可作为两台60kVA电网模拟器，如需测试应用于60-100kVA逆变器需求大功率及高压时则可将两台60kVA进行串联达1385VLL (800VLN)使用。如此高精端的产品银飞有售。
