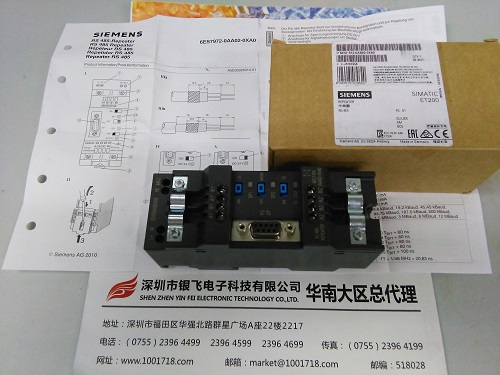

西门子Profibus中继器
西门子Profibus中继器 ，产品型号：6ES7972-0AB01-0XA0 ；RS485中继器具有在线线路诊断能力（用于 Profibus-DP ）；DP standard Profibus 从站（DP-V1）自动检测故障类型和故障位置数据传输速率为 9.6 kbit/s 至 12 Mbit/s，通过 FastConnect 利用绝缘位移法连接。 西门子Profibus中继器具有 IP 20 防护等级的外壳，安装在 S7-300 组合轨道或 DIN 轨道上，LED 用于显示 24 V DC、总线活动与每段电缆的故障，接线盒用于 24 V DC （外部） 电源电压，Sub-D 型 9 脚连接器用于连接到 Profibus利用 ......
产品描述
西门子Profibus中继器，产品型号：6ES7972-0AB01-0XA0 ；RS485中继器具有在线线路诊断能力（用于 Profibus-DP ）；DP standard Profibus 从站（DP-V1）自动检测故障类型和故障位置数据传输速率为 9.6 kbit/s 至 12 Mbit/s，通过 FastConnect 利用绝缘位移法连接。
西门子Profibus中继器具有 IP 20 防护等级的外壳，安装在 S7-300® 组合轨道或 DIN 轨道上，LED 用于显示 24 V DC、总线活动与每段电缆的故障，接线盒用于 24 V DC （外部） 电源电压，Sub-D 型 9 脚连接器用于连接到 Profibus利用 FastConnect 绝缘位移法连接3 段总线，诊断中继器作为一个 DP 标准 Profibus 从站集成在总线系统中， 它支持：
2 段 Profibus-DP 的监控；每段很多可有 31 个站 （每个诊断中继器很多可有 62 个站）； 每段很长 100 m， 很多可组态 9 个串联的诊断中继器， 只有允许的总线连接器才能连接到具有诊断能力的段上 （参见订货数据 / 附件），必须遵守12 Mbaud 网络的安装指南。
Profibus-DP 诊断中继器根据 RS 485 系统连接 Profibus-DP 分段。 另外，提供对铜总线电缆的物理在线监控。在发生故障时，给 DP 主站发送诊断信息，其中包含了故障类型和故障地点的详细数据。诊断中继器为一个标准从站。 它可在任何支持标准RD_REC 和 WR_REC 服务器的 DP 主站上运行。 要记录拓扑结构，需使用 STEP 7 或 COM Profibus。
诊断中继器是作为一个常规的 RS 485 中继器集成在总线系统中的，然而它具有一个单独的 Profibus DP 地址：增加的站点数量(很多127个)，在总线系统中扩展，在振幅和时间内重新生成信号，连接段的光隔离通过 STEP® 7、COM Profibus 或者 GSD 文件进行组态，与 FW 版本V2.0.0，并具备如下附加功能：I&M 功能，依据二零零三年五月的版本 V1.1中的Profibus指南，订货号 3.502通过 S7 机制实现时间同步，DP循环时间测量和统计。
诊断功能
诊断功能
通过 STEP 7 或者 COM Profibus 初始化，诊断中继器决定了连接段的拓扑结构并将它存储在内部诊断存储器中。
在发生故障时，中继器自动将包含下列细节的一个标准诊断消息传递给总线主站：
受影响的段
故障位置 (在站点 X 和站点 Y 之间)
故障位置与站点 X 或者站点 Y 的距离以及故障位置到中继器的距离故障类型
能够诊断下列错误：
信号电缆 A 或者 B 断裂
信号电缆 A 或者 B 与屏蔽线短路
丢失端阻器
不允许的级联深度
一个分段上站点过多
站点与诊断中继器相隔太远
故障报文
也可以识别零星错误
错误报文在 STEP 7 和 COM Profibus 中以图形形式显现。 它们完全集成到了 SIMATIC 系统诊断中 (如，总体诊断，“汇告系统错误”功能)。
STEP 7的显示中包括一个故障排除措施的帮助文本。 编写该帮助文本，无需特定的Profibus专门知识，因此，可将错误迅速地局部化和排除。
网络拓扑结构和统计显示
通过Step 7 V 5.2，可获得拓扑结构图形化显示，其中显示了站和线路长度。
还可以统计数据的形式显示总线系统的质量。
