在新能源并网、高端制造等对电能质量要求严苛的场景中，宽频带干扰、间谐波污染及功率损耗精准核算等需求日益突出。FLUKE437-II三相电能质量分析仪作为系列旗舰型号，在435-II基础上强化了宽频带测量与功率分析能力，符合IEC61000-4-30A级标准及IEC61000-4-7宽频带谐波标准，成为复杂电能问题诊断的核心工具。FLUKE437-II三相电能质量分析仪不仅延续了系列的精准测量基因，更新增间谐波分析、电机效率测试等专属功能。本文基于福禄克官方技术白皮书与产品规格书，从核心测试原理、关键参数特性、高端场景应用三个维度，结合实测数据解析FLUKE437-II三相电能质量分析仪的技术优势与实用价值。FLUKE 437-II 三相电能质量分析仪是福禄克（Fluke）公司推出的一款专业电能检测设备，主要用于军事、航空电子、新能源（如太阳能、风能）及工业电力系统等领域

核心测试原理：宽频带信号的精准捕获与分析机制

FLUKE437-II三相电能质量分析仪的测试原理围绕“宽频带采集-多维度解析-精准计算”架构展开，其核心突破在于高频信号处理与专项算法升级。信号采集环节，FLUKE437-II三相电能质量分析仪配备24位ADC模块，采样率提升至100kS/s，相比435-II的32kS/s实现3倍精度跃升，可完整捕获0.1Hz-10kHz频段内的电压、电流信号，为间谐波等低频干扰分析提供数据支撑。
宽频带谐波与间谐波分析是FLUKE437-II三相电能质量分析仪的核心技术亮点，严格遵循IEC61000-4-7:2002标准。仪器采用改进型FFT算法，将谐波分析范围扩展至1-100次，同时支持0.1次分辨率的间谐波测量，能精准识别变频器、光伏逆变器等设备产生的非整数次谐波干扰。在算法层面，FLUKE437-II三相电能质量分析仪引入窗函数校正技术，通过汉宁窗抑制频谱泄漏，使谐波测量精度控制在±0.1%以内，这一特性在风电并网测试中尤为关键——可清晰区分50Hz基波与49.9Hz间谐波的幅值差异。 功率测量原理的升级进一步提升了FLUKE437-II三相电能质量分析仪的应用价值。仪器采用同步采样技术，电压与电流信号的采样时差小于50ns，配合瞬时功率积分算法，可实现有功功率、无功功率、视在功率的同步计算，测量误差低至±0.05%读数。针对电机负载场景，FLUKE437-II三相电能质量分析仪新增电机效率计算模块，通过采集输入功率与转速信号（需外接转速探头），依据IEC60034-2-1标准自动核算效率值，无需拆解设备即可完成电机能效评估。
瞬变与电压暂降捕获机制得到进一步优化。FLUKE437-II三相电能质量分析仪预设12种事件触发模式，支持用户自定义阈值，采用“预触发100ms+后触发500ms”的波形记录策略，可完整还原幅值0.1V-10kV、持续时间1μs-1s的瞬变信号。在雷电冲击测试中，437-II能通过波形拐点识别技术，精准标记冲击信号的上升沿时间（误差≤10μs），为防雷装置性能验证提供量化依据。

关键参数特性：性能升级的量化呈现与对比

FLUKE437-II三相电能质量分析仪的参数升级精准匹配高端测试需求，其核心指标与435-II的差异如下表所示：


性能类别	FLUKE437-II具体参数	与435-II的核心差异
采集精度	电压：±0.05%额定值（1-1000V），电流：±0.1%读数（配合i430探头）	精度提升50%，支持宽量程精准测量
频率与谐波	频率范围：0.1Hz-10kHz，谐波分析：1-100次，间谐波：0.1次分辨率	谐波范围扩展1倍，新增间谐波测量功能
采样与存储	采样率：100kS/s（24位ADC），内置存储：16GB，支持无限循环记录	采样率提升3倍，存储容量翻倍
特色功能	电机效率计算、光伏逆变器测试、间谐波分析、自定义事件触发	新增4项高端功能，适配新能源与制造场景
安全与防护	CATIII1000V/CATIV600V，IP54防护等级，抗冲击：50g	防护等级升级至IP54，抗冲击性能提升67%

从实际操作来看，FLUKE437-II三相电能质量分析仪的16GB内置存储可支持200小时连续监测数据记录，配合“智能压缩”算法，能自动保留异常数据细节，减少无效存储占用。其IP54防护等级相比435-II的IP51，新增防泼溅能力，在户外光伏电站测试中可抵御小雨侵袭，进一步拓展了应用场景。

高端场景应用：从新能源并网到制造能效优化

在光伏电站并网测试中，FLUKE437-II三相电能质量分析仪展现出精准的宽频带分析能力。某100MW光伏电站并网时频繁触发电网保护装置，技术人员使用FLUKE437-II三相电能质量分析仪进行72小时监测，通过间谐波分析功能发现，逆变器在多云天气下产生25.3Hz、75.6Hz等间谐波，总谐波畸变率（THDv）达8.2%。依据437-II生成的频谱分析报告，电站通过调整逆变器载波频率，将THDv降至3.5%以下，成功解决并网难题。此案例中，FLUKE437-II三相电能质量分析仪的0.1次分辨率间谐波测量成为故障定位的关键。
高端制造领域的电机能效评估场景中，FLUKE437-II三相电能质量分析仪的专项功能发挥重要作用。某汽车零部件厂计划对200台三相异步电机进行能效升级，使用FLUKE437-II三相电能质量分析仪配合i430电流探头与转速传感器，对电机输入功率、功率因数及转速进行同步测量。437-II自动计算出电机平均效率为78.3%，并通过趋势图定位3台低效运行电机（效率＜70%）。更换高效电机后，该厂月均节电1.2万度，FLUKE437-II三相电能质量分析仪的精准数据为改造方案提供了量化依据。
数据中心UPS系统测试中，FLUKE437-II三相电能质量分析仪的瞬变捕获能力凸显优势。某超算中心UPS切换时出现服务器重启，技术人员使用437-II监测发现，切换瞬间产生幅值3.2kV、持续时间5μs的瞬变信号，且伴随300Hz高频振荡。借助437-II的“波形对比”功能，对比正常切换与故障切换的信号差异，确定为UPS输出滤波器老化导致。更换滤波器后，437-II监测显示瞬变幅值降至0.8kV，服务器运行恢复稳定。FLUKE437-II三相电能质量分析仪的100kS/s采样率确保了瞬变细节的完整还原。

数据处理与报告生成：从采集到决策的高效闭环

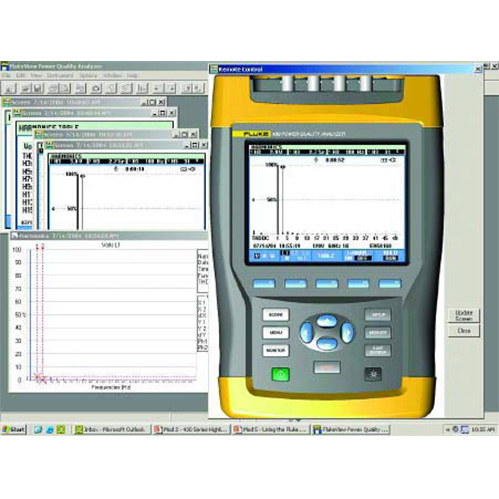

FLUKE437-II三相电能质量分析仪的软件生态进一步放大了数据价值。仪器支持通过Wi-Fi直连FlukeConnect云端平台，测试数据可实时同步至云端，生成包含波形图、频谱图、趋势图的多维度报告。针对新能源场景，437-II专属的“光伏并网合规报告”模板可自动核算电压偏差、频率偏差、谐波畸变等12项指标，直接满足GB/T19964-2012《光伏发电站接入电力系统技术规定》的检测要求。 在团队协作场景中，FLUKE437-II三相电能质量分析仪的“数据标注”功能提升了分析效率。技术人员可在现场对异常数据点添加文字备注（如“逆变器启动时段”“雷雨天气”），后续分析时通过关键词检索即可快速定位关键数据段。某跨区域运维团队通过该功能，实现了总部对多地电站的远程数据审核，将报告编制时间从3天缩短至1天。

FLUKE437-II三相电能质量分析仪通过宽频带测试原理、高精度参数设计与场景化功能配置，构建了高端电能质量问题的解决方案。437-II的100kS/s采样率与间谐波分析能力精准定位新能源场景的复杂干扰，电机效率计算功能优化制造企业能效管理，IP54防护等级适配户外严苛环境。从光伏电站并网合规验证到高端制造能效评估，FLUKE437-II三相电能质量分析仪均能提供可靠数据支撑。437-II凭借基础测量与高端分析的深度融合，为专业测试团队提供了兼具精准性与实用性的检测工具，在电能质量高端测试领域具有显著的应用价值。
