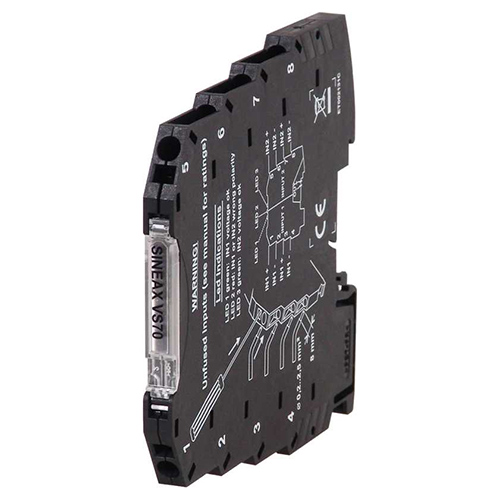

SINEAXVS70转换器
SINEAXVS70转换器 通过在外部电源系统和用户模块分配总线之间创建接口，允许通过VS-BUS连接为多个VS系列模块供电。从总线到输入端子的分流电流不可能实现，从而允许在同一总线上并行连接多个VS70模块，并提供防止极性反转的保护，从而允许模块提供有效的保护，以防止错误连接。每个输入都可以通过两对端子进行访问，以这种方式允许同一电源用于多个VS70模块，每个端子19.2..30 Vdc较大电流是4A每个正输入必须通过外部保险丝提供保护，两个独立输入......
产品描述
SINEAXVS70转换器通过在外部电源系统和用户模块分配总线之间创建接口，允许通过VS-BUS连接为多个VS系列模块供电。从总线到输入端子的分流电流不可能实现，从而允许在同一总线上并行连接多个VS70模块，并提供防止极性反转的保护，从而允许模块提供有效的保护，以防止错误连接。每个输入都可以通过两对端子进行访问，以这种方式允许同一电源用于多个VS70模块，每个端子19.2..30 Vdc较大电流是4A每个正输入必须通过外部保险丝提供保护，两个独立输入允许连接两个冗余电压源。因此，即使电源发生故障，CB电源总线仍将继续供电，SINEAXVS70转换器备没有较大电流限制，较大电压降300mV。
SINEAXVS70转换器型号说明
| Description | Code |
| Power supply module with surge protection | 162 818 |
|
CB-Power-Bus Expandable power supply connector |
162 826 |
SINEAXVS70转换器特性
通过DIN导轨总线连接器（CB-Power-Bus）桥接电源
冗余电源
内置过压（浪涌）保护
供应多达75个模块
可以将两个单独的电源连接到一个SINEAX VS70模块
小尺寸（6.2 x 93.1 x 102.5毫米）
弹簧笼夹连接
两个独立的输入，允许使用一个电源系统；
冗余电源，即使任何一个输入源发生电源故障，也能保证电源的存在；
指示每个通道的存在：
仅当有足够的电压来操作所连接的VS系列模块时，LED才会亮起；
指示输入极性反转或交流电的LED；
内置过压（电涌）保护；
差模滤波器
连接至多条总线的示例保险丝尺寸可选择
SINEAXVS70转换器用于在DIN46277导轨上进行组装，建议增加组件的垂直位置，以增加模块的通风度，并且附近不得放置任何滑道或其他会影响通气的物体，请勿将模块放置在会发热的设备上方，建议将模块放置在控制面板或容器仓的下部。安装时先将模块安装在导轨的上部，再向下按模块至铆合；需要取下进，要使用螺丝刀向上旋转模块至脱落导轨。SINEAXVS70转换器技术数据说明书
| Power supply | 19.2 … 30 V DC |
| Power consumption | Max. 5 mA per input |
|
Current capacity |
Max. 1.6 A with one single input Max. 2 A if input 1 and input 2 connected in parallel |
| IP protection | IP 20 |
| Housing | Terminal housing for mounting on 35 mm DIN 46277 |
| Dimensions | 6,2 x 93,1 x 102,5 mm (w x h x d) |
| Weight | 50 g |
| Operating temperature | – 20 … + 65 °C |
| Connections | Spring cage clamp |
| Conformity | CE |
文章来源于GMC-I SINEAX VS70电源
