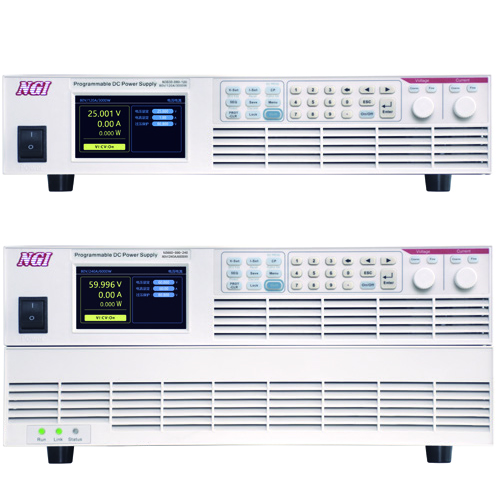

RS485电缆在N3600系列直流电源级联中的工作原理
RS485电缆在N3600系列直流电源级联中的工作原理。RS485电缆在N3600系列直流电源级联中扮演着关键角色，其工作原理基于自身的电气特性和通信协议，实现多台电源之间的稳定通信和协同工作。
如需要定制对接MES系统软件，请联系我们深圳银飞公司吧。
电气特性支持多机通信：RS485采用差分信号传输方式，使用一对双绞线进行信号传输。这种方式能有效抑制共模干扰，增强信号传输的稳定性和抗干扰能力。在N3600系列直流电源级联场景中，由于电源工作环境可能存在各种电磁干扰，RS485的差分传输特性确保了信号在长距离传输过程中（最长可达1200米）仍能保持准确性。多个电源设备可连接到同一RS485总线上，通过特定的地址编码进行区分，从而实现主机与从机之间的一对一或一对多通信，满足多台电源级联的通信需求。
通信协议实现数据交互：N3600系列直流电源基于ModbusRTU通信协议在RS485总线上进行数据传输。主机通过RS485电缆向从机发送包含功能码、地址码和数据的指令。功能码用于规定操作类型，如读取从机的电压、电流数据，或向从机写入输出参数等；地址码则确定指令的目标从机；数据部分包含具体的操作数据。从机接收到指令后，解析地址码，若与自身地址匹配，则执行相应操作，并根据功能码要求返回数据。例如，主机要设置从机的输出电压，会发送包含从机地址、写电压参数功能码以及具体电压值的指令，从机收到并确认无误后，设置自身输出电压，并向主机返回操作结果。
数据传输保障级联功能：
在N3600系列直流电源级联时，RS485电缆负责传输多种关键数据。一方面，主机通过RS485电缆将配置参数，如输出电压、电流、功率限制等信息发送给从机，确保从机按照统一的参数要求工作。另一方面，从机通过RS485电缆将自身的传感数据（如实际输出的电压、电流值）和状态信息（如设备是否正常运行、是否存在故障等）反馈给主机。主机根据这些数据，实时监控从机的工作状态，实现对整个级联系统的集中管理和控制，保证级联电源稳定、高效地运行。RS485电缆的优点有哪些？
RS485电缆在工业通信领域应用广泛，在N3600系列直流电源级联等场景中优势显著，主要体现在抗干扰能力、传输距离、多节点连接、成本效益等方面。
抗干扰能力强：RS485采用差分信号传输方式，通过一对双绞线传输信号，两根线上的电压大小相等、极性相反。在传输过程中，外界干扰会以共模信号的形式同时影响两根线，而接收端通过检测两根线之间的电压差来获取信号，共模干扰在这个过程中被有效抵消。在N3600系列直流电源级联环境中，存在大量的电磁干扰，RS485电缆凭借这种差分传输方式，能够确保信号准确传输，避免因干扰导致的数据错误或丢失。
传输距离远：RS485电缆的传输距离最长可达1200米。这一特性使得N3600系列直流电源在进行级联时，即使各电源设备之间距离较远，也能保证可靠通信。在一些大型的测试场地或工业生产车间，电源设备分布较为分散，RS485电缆能够满足这种远距离的通信需求，无需频繁设置中继设备，降低了系统的复杂性和成本。
支持多节点连接：RS485总线支持多个节点连接，理论上最多可连接32个节点，通过使用中继器还能进一步增加节点数量。在N3600系列直流电源级联应用中，可将多台电源方便地连接到同一RS485总线上，实现主机与从机之间的通信，满足大规模测试系统中多台电源协同工作的需求。主机可以通过RS485电缆对多个从机进行集中管理和控制，提高了系统的灵活性和扩展性。
成本效益高：RS485电缆的成本相对较低，主要使用双绞线作为传输介质，价格较为便宜。而且其安装和维护也比较简单，不需要复杂的布线和调试过程。在N3600系列直流电源级联系统中，使用RS485电缆能够在保证通信质量的前提下，有效降低系统成本，提高性价比。对于一些对成本较为敏感的企业和项目来说，RS485电缆是一种经济实用的选择。
