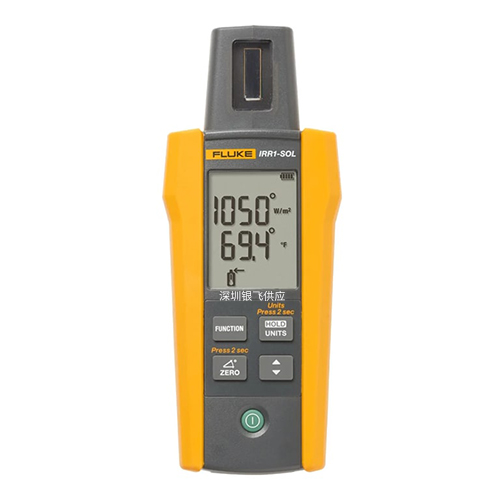

福禄克FLK-IRR1-SOL太阳能辐照度计太阳能安装与维护一台就够了！
福禄克FLK-IRR1-SOL太阳能辐照度计太阳能安装与维护一台就够了！如果看到这篇文章的用户有在了解或是需要测量、安装、执行维护或检查太阳能电池板或光伏系统的性能，我们推荐使用福禄克IRR1-SOL太阳能照度计。这是是一款简单易用的工具，可为工程师用户提供所需的所有四项关键测量值。根据 IEC 62446-1 进行实时测量以确定每平方米的日照量。用户可以将仪表直接放在面板上，也可以使用外部探头触点测量温度。使用指南针找到基本方向，并使用倾斜功能验证屋顶或面板的倾斜度。只需一个工具即可提供安装、验证和报告光电系统性能所需的所有关键光电测量。
１、根据IEC 62446-1标准进行瞬时测量，以确定每平方米太阳辐照的瓦特数。
２、测量温度可以将仪表直接放在面板上，也可以连接外部探头。
３、用罗盘找到基本方向
４、并通过倾斜功能验证屋顶或面板的倾斜度
在一台型号FLK-IRR1-SOL太阳能辐照度计上获得安装、验证和报告光伏系统性能所需的所有关键光伏测量。
Fluke IRR1-SOL太阳能照度计提供与光伏 (PV) 板相关的数字读数。The Fluke IRR1-SOL Lux Meter provides digital readings related to photovoltaic (PV) panels.
测量和读取/Measure & Read：
• 光伏 (PV) 板表面的太阳辐照量 (W/m2) / Solar irradiance (W/m2) on the surface of a photovoltaic (PV) panel
• 光伏 (PV) 板表面的温度（°F 或 °C）/ Temperature (°F or °C) on the surface of a photovoltaic (PV) panel
• 光伏 (PV) 板倾斜度（度数）/ Photovoltaic (PV) panel inclination (degrees)
• 通过指南针功能读取基本度数 / Read the basic power with the compass function
用户可借助仪表提供的读数确定光伏 (PV) 板的最佳放置位置，从而实现最佳性能 / With the help of the readings provided by the meter, the user can determine the optimal placement of the photovoltaic (PV) panels, thus achieving the best Performance.
２、测量温度可以将仪表直接放在面板上，也可以连接外部探头。
３、用罗盘找到基本方向
４、并通过倾斜功能验证屋顶或面板的倾斜度
在一台型号FLK-IRR1-SOL太阳能辐照度计上获得安装、验证和报告光伏系统性能所需的所有关键光伏测量。
FLK IRR1 SOL太阳能辐射计优点
测量太阳辐照度、环境和光伏组件温度、阵列方向和倾斜角度
根据 IEC 62446-1 标准，进行瞬时测量以确定每平方米太阳辐照的瓦数
高对比度 LCD，配备大尺寸数字显示屏，可在阳光直射下轻松阅读
包括一个手提箱和肩带
Fluke IRR1 SOL 太阳光辐照度计技术指标
| 辐照 | |
| 测量范围 | 0 至 1400 W/m² |
| 分辨率 | 1 W/m² |
| 测量精度 | ±（5 % + 5 位） |
| 温度测量 | |
| 测量范围 (°C) | -22 °F 至 212 °F（-30 °C 至 100 °C） |
| 分辨率 | 0.2 °F (0.1 °C) / 1 °F（>100 °F 条件下） |
| 测量精度 | ±2 °F (±1 °C（) 14 °F 至 167 °F (-10 °C - 75 °C) 条件下）、 |
| ±4 °F (±2 °C（) -22 °F 至 14 °F (-30 °C - -10 °C) | |
| 和 167 °F 至 212 °F (75 °C - 100 °C) 条件下） | |
| 注：温度测量响应时间：约 30 秒。 | |
| 倾角 | |
| 测量范围 | -90° 至 +90° |
| 分辨率 | 0.1° |
| 测量精度 | ± 1.5（° -50° 至 +50° 条件下）、±2.5（° -85° 至 -50° 和 +50° 至 +85° 条件下） |
| ±3.5（° -90° 至 -85° 和 +85° 至 +90° 条件下） | |
| 指南针 | |
| 测量范围 | 0° 至 360° |
| 分辨率 | 1° |
| 测量精度 | ± 7° |
| 注： a) 测量值适用于设备倾斜度范围为 -20° 和 +20° 至水平的情况。当超出该范围时，LCD 上显示“---”。 | |
| b) 结果被称为磁北。 | |
| 温度 | |
| IRR1-SOL 的工作温度 | -20 °C 至 50 °C（湿度 <80 %），无冷凝 |
| 80PR-IRR 的工作温度 | -30 °C 至 100 °C |
| 存放温度 | -30 °C 至 60 °C（湿度 <80 %） |
| 海拔 | 0 m 至最大 2000 m |
| 电磁兼容性 (EMC) | |
| 韩国 (KCC) |
A类设备（工业 广播和通讯设备 ） A 类：此类设备符合工业电磁波设备的要求，销售商或用户应注意这一点。 本设备旨在用于商业环境中，而非家庭环境。 |
| 美国 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为豁免设备。 |
| 保护 | |
| IP 防护等级 | IP40 |
| 电能和电池寿命 | |
| 电池 | 4 节 AA 碱性电池 |
| 电池寿命（典型值） | 50 小时（>9000 读数） |
| 自动关机 | 30 分钟 |
| 尺寸 | |
| 长 x 宽 x 高 | 5.90 x 3.14 x 1.37 in (150 x 80 x 35 mm) |
| 重量 | 0.5 lb (231 g) |
If you're measuring, installing, performing maintenance, or checking the performance of a solar panel or photovoltaic system, the Fluke IRR1-SOL lux meter is a single, easy-to-use tool that gives you all 4 of the key measurements you need. Real-time measurement to determine the amount of sunlight per square meter in accordance with IEC 62446-1. You can place the meter directly on the panel or measure the temperature with an external probe contact. Use the compass to find the cardinal orientation and verify the inclination of the roof or panel with the tilt function. A single tool provides all the critical optoelectronic measurements needed to install, validate, and report on the performance of your optoelectronic system.
Fluke IRR1 太阳光辐照度计订货件号Part#： 5218288
Fluke IRR1 太阳光辐照度计订货件号Part#： 5218288
FLK IRR1太阳光辐照度计标准配置包含：1、太阳光辐照度计主机FLK-IRR1-SOL/001；2、 FLK-80PR-IRR 外部温度探头（含吸盘）；3、带肩带的手提箱（C250 便携箱（含肩带））；4、四节AA碱性电池；5、用户手册1本。
测量温度和照度
照度和内部传感器温度测量
只需将本仪表直接放置在光伏板上即可测量照度和温度。仪表背面的内部嵌入式电导传感器将地区获取温度读数。也可通过外部温度探头获取温度。
连接外部温度探头：将温度探头贴在仪表顶部。连接后，屏幕会自动显示 图标。该图标指示外部探头目前正在读取温度。将仪表放置在光伏板上方或旁边，并将吸盘连接到光伏板底部。
指南针测量需要执行两步操作才能获得准确的基本方向。
步骤 1：将仪表放置在 PV 板上并与之对准，执行照度、温度和倾角测量。倾角超过 20 度时，指南针功能将显示“---”。如果倾角小于 20 度，由于会受到周围金属物体影响，显示任何指南针读数都是不准确的。
步骤 2：远离光伏板执行指南针测量，方法为：握住仪表或将仪表放置在水平表面（倾斜 0 至 20 度），使仪表尖端指向光伏板朝向的方向。远离任何金属物体。
