Bird公司Thruline®APM-16平均读数射频功率计。专为满足日益复杂的数字通信系统需求而设计的Bird APM-16 RF瓦特表，是一款高性能、精准测量RF功率的专业仪器。区别于传统针对恒定幅度、正弦波形功率测量的Model 43及其它市面上的同类产品，APM-16能够精确测量包括模拟信号和复杂数字RF信号在内的平均功率，测量精度高达±5%。APM-16平均读数射频功率计特别适用于个人通信服务（PCS）、蜂窝移动通信、ESMR、寻呼以及类似通信系统的RF功率测量，同时在传统的模拟系统中同样表现出色。采用APM系列插件元件，覆盖了从2 MHz到960 MHz宽广的频率范围及从1 W至1000 W的功率等级，提供简便快捷的直通线式操作模式，可瞬间获取正向或反射功率读数。
The APM-16 RF Wattmeter is designed to keep pace with the ever growing complexity of digitally-based communication systems. Bird's Model 43 and most other wattmeters available today were designed to measure power of constant amplitude, sinusoidal waveforms.With today’s increasingly common digital RF technologies where accurate average power measurement of such signals with a conventional wattmeter may yield unacceptable errors measurements, the APM-16 can accurately measures analog and complex digital RF signals to +/-5% of Reading and can be used for pre or post combiner power measurements.

APM-16平均读数射频功率计主要特性

1. 量程覆盖广泛：功率测量范围1 W至1000 W，频率响应范围2 MHz至960 MHz。
2. 高精度测量：在10°C至35°C温度范围内，测量精度可达±4%读数值，±1%满刻度；在-20°C至50°C温度范围内，精度为±6%读数值，±2%满刻度。
3. 超强峰值平均比：超过10 dB的峰值平均比性能。
4. 快速响应时间：设置时间小于1秒。
5. 便捷连接：配备QC型可互换接头，通常出厂配置为N型女性接头。
6. 环境适应性强：可在湿度95%±5%（非冷凝）环境下稳定工作，内置9伏电池供电，运行温度范围-20°C至50°C，存储温度范围-25°C至65°C。

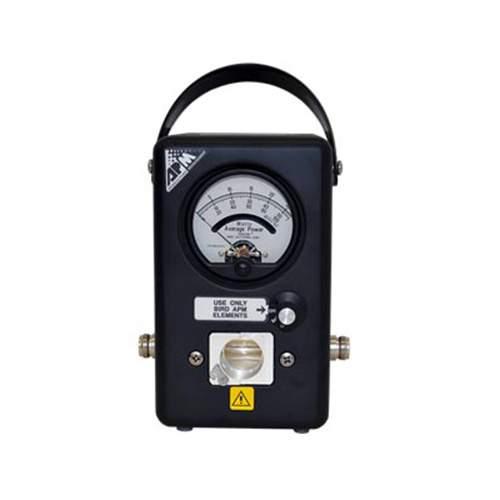

APM-16平均读数射频功率计外观与规格

• 表盘设计：采用抗震安装的线性刻度表盘，并配有25, 50和100倍扩展刻度，以实现全量程1至1000 W的准确读数。镜面刻度还包括5%的过载范围。
• 外壳工艺：黑色粉末涂层工艺，确保耐用性和美观性。
• 尺寸大小：(高x宽x深) 6.88英寸 x 5.13英寸 x 3.63英寸 或 (175 mm x 130 mm x 92 mm)。
• 重量信息：3磅（约1.4公斤）。

项目名称	描述
型号	Bird APM-16
产品名	平均读数功率计
功率范围	1 W 至 1000 W
频率范围	2 MHz 至 960 MHz
插入VSWR（N型接头）	1.05 max. (至1000 MHz)
精度	- 在10°C至35°C时，±4%读数值，±1%满量程 - 在-20°C至50°C时，±6%读数值，±2%满量程
峰值平均比	超过10 dB
设置时间	< 1秒
连接器类型	QC型（通常配备Female N接头）
湿度范围	95% ± 5% max.（非冷凝状态）
电池	内置9伏电池
工作温度	-20 °C 至 50 °C (-4 °F 至 122 °F)
存储温度	-25 °C 至 65 °C (-13 °F 至 149 °F)
表盘刻度	震动防护式线性刻度，具有1至1000 W全量程的25、50和100倍扩展刻度；镜面刻度包含5%过载范围
外壳材质与颜色	黑色粉末涂层
尺寸（高x宽x深）	6.88 in x 5.13 in x 3.63 in / 175 mm x 130 mm x 92 mm
重量	3 lbs. (1.4 kg)

Bird APM-16平均读数射频功率计凭借其先进的技术设计和出色的测量性能，成为了现代通信系统中不可或缺的RF功率测量工具，无论是对新型数字通信系统还是传统模拟系统都能提供精准可靠的功率检测数据。
文章来源Bird，深圳银飞公司有售APM-16平均读数射频功率计
