ZXP致新精密ZX70A/ZX80A系列阻抗分析仪
ZXP致新精密ZX70A/ZX80A系列阻抗分析仪主要用于铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析和测试。该系列产品不仅具备电脑扫描分析功能，还独创了在仪器上直接显示压电器件阻抗-频率扫描曲线的功能，无需额外配置电脑，提升了测试效率，降低了成本，适合生产线使用。ZX70A/ZX80A系列采用矢量测试原理，具有高精度、宽频率范围和高稳定性，能满足大部分超声器件和材料的测量需求。用户可在仪器上直接实现扫描图形，并将图形和数据直接拷贝到U盘。该仪器标配电脑软件，无需额外购买。

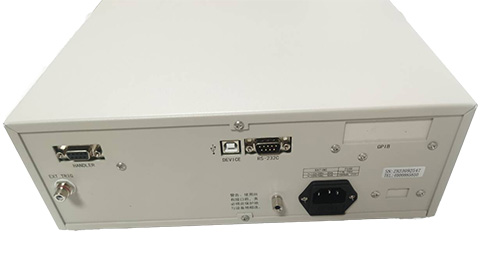

该系列分析仪配备多种接口如RS232C、USB DEVICE、USB HOST、HANDLER，可选配RS485和GPIB接口，方便与PC进行数据通讯和远程控制，以构建自动测试系统。致新精密ZX70A/ZX80A系列超声阻抗分析仪提供了一种高效、经济、灵活的阻抗测试解决方案，满足了各类压电器件参数特性的快速、便捷测试需求。
ZX70A/ZX80A系列阻抗分析仪是致新精密公司推出的高效、经济、灵活的测试解决方案，专为铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析和测试设计。该系列产品创新地在仪器上直接显示压电器件阻抗-频率扫描曲线，无需额外配置电脑，提升了测试效率并降低了成本，非常适合生产线使用。采用矢量测试原理的ZX70A/ZX80A系列具有高精度（0.1%）、宽频率范围和高稳定性，能满足大部分超声器件和材料的测量需求。用户可在仪器上直接实现扫描图形并拷贝到U盘，标配电脑软件无需额外购买。该分析仪配备多种接口如RS232C、USB DEVICE、USB HOST、HANDLER，可选配RS485和GPIB接口，便于与PC进行数据通讯和远程控制，构建自动测试系统。ZX70A/ZX80A系列提供多种型号，最高频率可达2MHz至5MHz，并具备LCR测试功能的选项。仪器内部和U盘存储空间可用于保存测试文件，方便随时调用。此外，该系列还具备键盘锁定功能和掉电数据保护功能，操作界面支持简体中文和英文。该阻抗分析仪主要应用于各类超声、水声器件阻抗特性的测量，包括压电陶瓷、蜂鸣片、换能器、超声清洗机、超声塑焊机、超声测距、超声马达等所有使用超声的设备。阻抗分析软件能够测量多种参数，为用户提供全面的阻抗测试服务。
文章来源数字电桥，深圳银飞公司有售ZX70A/ZX80A系列阻抗分析仪
ZX70A/ZX80A系列阻抗分析仪性能特点
- 高速阻抗分析仪，可适用于高速测试系统
- 0.1%的测试精度，测量速度快(100次/秒)
- 与国际品牌厂家测试数据可比性高
- 键盘锁定功能，掉电数据保护功能
- 简体中文、英文操作界面
- 阻抗的频响特性扫描功能、分析功能
- 支持U盘升级仪器软件
- 仪器内部50组、U盘500组测试文件，可随时调用
- 丰富的接口，RS232C、USBDEVICE、HANDLER、GPIB（选件）
ZX70A/ZX80A系列阻抗分析仪订购信息
- ZX70A-200k:阻抗分析仪，最高频率到200kHz
- ZX70AX-200k:阻抗分析仪，最高频率到200kHz,带LCR测试功能
- ZX70A-500k:阻抗分析仪，最高频率到500kHz
- ZX70AX-500k:阻抗分析仪，最高频率到500kHz,带LCR测试功能
- ZX70A-1M:阻抗分析仪，最高频率到1MHz
- ZX70AX-1M:阻抗分析仪，最高频率到1MHz,带LCR测试功能
- ZX80A-2M:阻抗分析仪，最高频率到2MHz
- ZX80AX-2M:阻抗分析仪，最高频率到2MHz,带LCR测试功能
- ZX80A-5M:阻抗分析仪，最高频率到5MHz
- ZX80AX-5M:阻抗分析仪，最高频率到5MHz,带LCR测试功能
ZX70A/ZX80A系列阻抗分析仪应用领域
- ZX70A/ZX80A系列阻抗分析仪主要适用对象为各类超声、水声器件阻抗特性的测量，包括：压电陶瓷、蜂鸣片、换能器、超声清洗机、超声塑焊机、超声测距、超声马达等所有使用超声的设备。
ZX70A/ZX80A系列阻抗分析仪软件测量的参数
| 谐振频率Fs | 反谐振频率Fp | 静态电容C0 | 动态阻抗R1 |
| 动态电容C1 | 动态电感L1 | 自由电容Ct | 自由介电常数 |
| 机械品质因素Qm | 机电耦合系数Keff | 平面机电耦合系数Kp | 厚度伸缩机电耦合系数Kt |
| 最大导纳Gmax | 最大阻抗Zmax | 最小阻抗Zmin | 半功率点F1和F2 |
ZX70A/ZX80A系列阻抗分析仪技术参数
|
规格 型号 |
|||||
|
频率范围 |
20Hz～200kHz |
20Hz～500kHz |
20Hz～1MHz |
20Hz～2MHz |
20Hz～5MHz |
|
扫描参数 |
R-X,Z-θ,Y-θ,G-B |
||||
|
基本精度(具体以精度 表为准) |
0.05% |
0.05% |
0.1% |
0.1% |
0.1% |
|
测量速度(等效400点) |
4秒/件(仪器扫描) |
||||
|
频率精度 |
1mHz |
||||
|
相位分辨率 |
0.01̊ |
||||
|
阻抗范围 |
0.01mΩ～99.99MΩ |
||||
|
接口 |
RS232C,USB DEVICE,Handler,GPIB(选装) |
||||
|
温度湿度 |
0℃～40℃，相对湿度≤75%RH |
||||
|
电源要求 |
电压：100～120Vac 或 198～242 Vac 频率：46～64Hz 功率：>85VA |
||||
|
体积（ＷxＨxＤ） |
310x110x315mm |
400mmx132mmx300mm |
|||
|
重量（净重） |
5.5Kg |
8.5Kg |
|||
