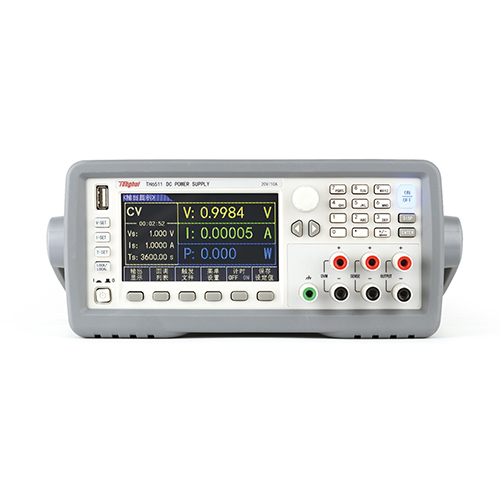

同惠电子TH6511高精度可编程线性直流电源
同惠电子TH6511高精度可编程线性直流电源。高性能线性直流电源是准确测试的基础，TH6500系列具有TH6000系列中高达的精度，仪器的电压和电流的回读分辨率高达0.1mV和0.01mA，功率输出的很大纹波控制在3mVp-p以内，这大大降低了噪声对被测对象的潜在影响。设备本身自带一块五位半的数字电压表和毫欧表，可以用来测量外部电压、电阻。适用于生产线工作台的日常测试、维护、自动化设备集成测试和太阳能光伏模拟测试。可以记录输出电压、输出电流和时间数据。数据采样速率约为100ms。采集完成后，以Excel的形式保存在U盘中，以备日后进行数据分析。
文章来源于TongHui同惠
同惠TH6511输出0-20V/0-10A (200w)
■高精确度和分辨率: 0. 1mV /0.01ma
■高速度: 1ms
■电压测试，电阻测试(5 1/2数字毫欧表)
■液晶屏分辨率480*272
■数字键 盘操作
■低涟波和低噪声
■24位色4.3英寸彩色液晶屏显示
■智能型风扇控制，节约能源， 降低噪声
■可通过计算机进行软件监控
■可编辑 电压电流随时间变化的输出波形(分辨率1ms) (LBT模式)
■可通过外部信号控制电源输出打开和关闭
■可利用旋钮对 电压电流值进行粗调和细调
■可设定定时输出时间(0. 01-9999.99S)
■屏幕信息存储于U盘
■中英文 可操作界面
■灵活方 便的文件操作系统.
■可通过USB HST自动升级仪器操作软件
■Handler接口用于实现联机操作
■自带硬件0VP、0CP保护(0CP为软件保护)
■前面板、 后面板都带输出与采样端电压电阻测量端
■支持标准SCPI和MODBUs通 讯协议
TH6500系列高精度可编程直流电源涵盖了6个型号（96W-216W），其很突出的优点是具有超高的精度和分辨率以及极快的电压上升速度。仪器内置一块电压表和欧姆表，方便用户测试外部电压和电阻。TH6500系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，所有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。
同惠TH6511可实现的功能
A. 高精度、低纹波、低噪声
B. 便于自动化集成
C. 远端补偿功能
D. 人性化设计
E. 强大的编辑能力
F. 数据记录功能
G. 电压、电阻测量功能
TH6511规格书
| 参数 | TH6501 | TH6502 | TH6503 | TH6511 | TH6512 | TH6513 | |
| 额定输出 | 电压 | 0-20V | 0-32V | 0-72V | 0-20V | 0-32V | 0-72V |
| 电流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | |
| 功率 | 100W | 96W | 108W | 200W | 192W | 216W | |
| 负载调节率 | 电压 | ≤0.01%+2mV | |||||
| 电流 | ≤0.05%+1.5mA | ||||||
| 电源调节率 | 电压 | ≤0.01%+1mV | |||||
| 电流 | ≤0.05%+1mA | ||||||
| 设定值解析度 | 电压 | 1mV | |||||
| 电流 | 0.1mA | ||||||
| 回读值解析度 | 电压 | 0.1mV | |||||
| 电流 | 0.01mA | ||||||
| 设定精度12月(25℃±5℃) | 电压 | ≤0.03%+3mV | |||||
| 电流 | ≤0.05%+2mA | ||||||
| 回读精度12月(25℃±5℃) | 电压 | ≤0.02%+3mV | |||||
| 电流 | ≤0.05%+2mA | ≤0.05%+2.5mA | |||||
| 纹波和噪声(20Hz-20MHz) | 差模电压 | ≤3mVp-p and 1mVrms | ≤4mVp-p and 1mVrms | ||||
| 差模电流 | ＜3mArms | ＜4mArms | |||||
| 动态恢复时间(50%-100% LOAD) 恢复到75mv以内的时间 | ＜200us | ||||||
| 上升时间 | 10%-90% | ＜20ms | |||||
| 下降时间 | 90%-10% | ＜200ms | ＜250ms | ＜150ms | ＜200ms | ＜250ms | ＜150ms |
| 过压保护 | 范围(典型值) | 1-19V | 1-31V | 1-71V | 1-19V | 1-31V | 1-71V |
| 精度(典型值) | ±(设定值*0.5%+0.5V) | ||||||
| 响应时间(典型值) | <10ms | ||||||
| DVM(DC) | 显示值精度 | ±0.02%+10mv | |||||
| 显示分辨率 | 0.1mv | ||||||
| 输入差模电压范围 | 0-40Vpk | ||||||
| 输入共模电压范围 | 0-30Vpk | ||||||
