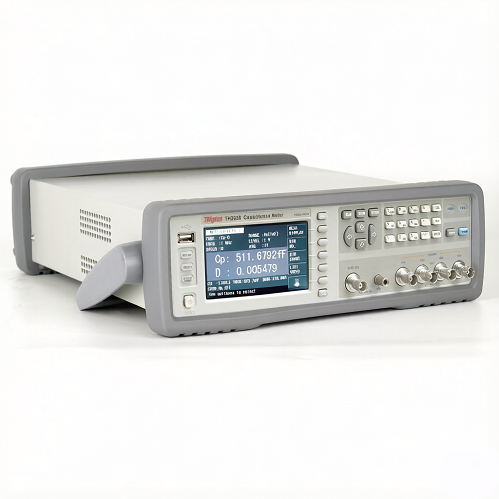

同惠电子TH2638电容测量仪（系列含TH2638/A/B/C四款细分机型）是面向陶瓷电容、新能源薄膜电容量产质检开发的专用阻抗测试设备，区别于通用LCR数字电桥，整机架构围绕电容C、损耗D专项测量优化，适配元器件产线高速分选、实验室精密抽检两大核心场景。适用行业覆盖MLCC陶瓷电容、薄膜DC-Link电容、安规电容、消费电子元器件、新能源电控配套元件制造。核心基础精度C达±0.07%、D低至0.0005，测试最短周期仅2.3ms；搭载四端对测试、全频校正、10档列表扫描、9档BIN自动分拣功能，同时标配USB、LAN、RS232、HANDLER多工业接口，可无缝对接自动分选机、多通道扫描治具，平衡量产测试效率与测量稳定性，是中小型电容厂与头部元器件企业通用测试选型设备。

产品核心功能与技术原理

2.1基础测量原理
TH2638电容测量仪采用交流四端对阻抗测量法，仪器输出标准正弦测试信号施加被测电容，同步采集电压、电流相位幅值，通过并联（Cp-D）/串联（Cs-Rs）两种等效模型运算，输出电容容量、损耗因数D、等效串联电阻ESR等参数，四端结构消除夹具引线电阻、杂散电容带来的系统误差，解决传统两表笔测试数据漂移问题。
2.2核心功能通俗解读
多频段分层测试：TH2638全系列覆盖100Hz~1MHz分级频点，TH263A增加40kHz频段，TH263B/C精简低频段，企业可按产品标准（如1kHz陶瓷电容、1MHz高频MLCC）匹配对应机型；
全频误差校正：内置开路、短路、负载、四重补偿校正，支持0/1/2米电缆长度补偿，更换夹具无需重新校准全产线；
产线自动分选：内置9档BIN分类+次品筛选功能，测量完成自动输出PASS/FAIL电平信号对接机械手，区分容差档位、不良件；
高速多模式触发：内部连续、手动、外部、总线四种触发模式，适配流水线连续测试与实验室单点抽检；
数据存储导出：机身前置USB口，支持测量数据CSV保存、屏幕截图、仪器参数配置文件读写，可批量导入电脑做品质统计。

详细技术参数表

表1TH2638系列各型号频段区分

表2通用核心技术参数

产品核心优势（差异化亮点）

电容专项优化，区别通用LCR市面通用LCR兼顾电感、电阻、电容全元件，测量资源分散；同惠电子TH2638电容测量仪专为电容产线优化，算法针对D损耗、小容量电容低噪声处理，高频1MHz下小pF级元件数据波动更小，适合MLCC微小电容批量检测。
多重校正降低产线调试成本支持开路/短路/负载/补偿四层校正，兼容1m、2m加长测试线缆，多通道扫描治具可独立存储256组校正数据，更换测试工装无需整机重新校准，大幅减少产线停机调试时长。

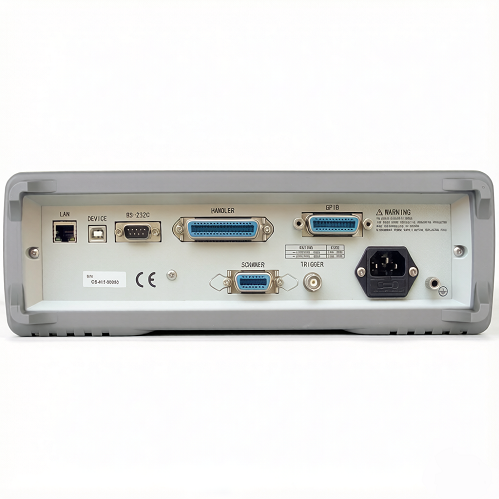

完整工业自动化配套能力标配HANDLER分选接口，光耦隔离电平信号可直接对接自动摆盘、分拣机械手；Scanner多通道接口支持256路并行检测，适合多工位并联产线；LAN网口支持远程程序下发、数据实时上传MES系统。
兼顾高速与高精度可调5档测量速度自由切换：量产分选选1档提速提升产能，实验室品质抽检选8档降低测量误差，平均次数1~256可调，兼顾产能与质检精度双重需求。

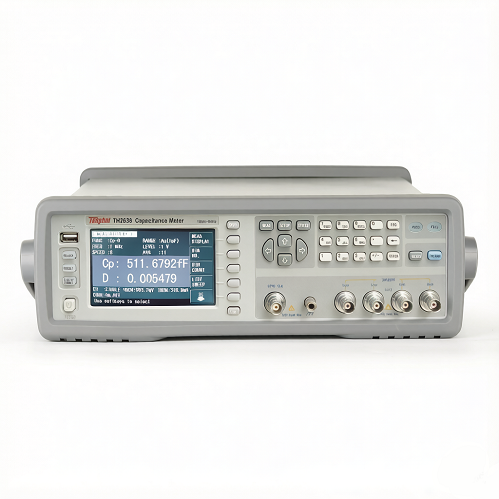

本地化人机交互800×480彩色大屏，支持中英文双语切换，支持定点/浮点两种数值显示，偏差百分比模式直接展示容差，质检人员无需手动换算容差数值。

产品适用场景

陶瓷电容量产分选产线MLCC多层陶瓷、片式电容流水线自动检测，区分±1%、±5%、±10%不同容差档位，快速筛除损耗超标、容量不良元件；
新能源DC-Link薄膜电容检测选用TH2638A机型，同步测量Cs、Rs、Ls三参数，获取电容容量、ESR串联电阻、ESL串联电感，适配车载电控、储能薄膜电容入厂检验；
元器件来料实验室抽检研发实验室、IQC质检室，多频率切换验证电容温漂、频变特性，USB导出数据做批量品质报表；
多通道自动化测试工装搭配扫描仪多路治具，多工位同步批量测试，适用于电容模组、电容板批量老化检测；
小型电子加工厂简易质检TH263B/C低成本机型适配耳机、电源板等低频小电容半成品抽检，设备投入成本更低。

操作与使用优势

上手门槛低，标准化测量流程标准操作仅5步：连接四端夹具→开机预热30分钟→执行开路+短路校正→设置频率、电平、BIN极限→接入电容自动测量，新手10分钟可独立操作TH2638电容测量仪；
配置一键保存调用产线多款规格电容测试参数可存入仪器或U盘，切换产品直接加载预设文件，无需重复输入频率、容差上下限；
数据可视化与记录便捷测量界面同步显示实时测试电压、电流，偏差模式直观展示标称值差值，LOG键一键记录数据至U盘，自动生成CSV文件，Excel直接打开统计不良率；
故障快速提示内置接触检测、过载告警，夹具接触不良、元件短路屏幕直接提示N.C./OVLD，配套蜂鸣区分良品、次品，无需紧盯屏幕观察；
维护简单风扇后置散热，整机防尘结构，测试端子可单独更换，校正数据断电自动保存，日常仅需定期清洁测试探针即可。

售后保障与产品资质

7.1售后保障
整机标准质保周期，核心主板、测量板享受质保服务，非人为故障免费维修更换；
出厂配套完整TH263系列V1.6版纸质使用说明书、四端标准测试夹具、电源线；
线上远程技术支持：通讯调试、校正操作、产线对接问题实时解答；
线下上门服务：大批量采购客户可提供现场装机、产线调试、人员培训；
终身收费校准服务，提供合规校准记录，满足实验室ISO质检审核要求。
7.2产品资质
同惠电子TH263电容测量仪整机通过安规检测，生产体系符合电子测量仪器行业生产规范；设备SCPI标准工业指令兼容主流工控软件，计量性能满足电子元器件行业检测标准，可用于企业内部质检、第三方元器件检测实验室。

常见问题FAQ

Q1：TH2638和普通LCR电桥怎么选？
A：仅做电容大批量产分选优先选TH2638电容测量仪；需要电感、电阻、电容通用研发测试，可选择通用LCR机型。TH2638在电容损耗、微小容量测试稳定性更有优势，自动化接口配套更完善。
Q2：更换加长测试线后数据不准怎么办？
A：在SETUP用户校正界面选择对应电缆长度（1m/2m），重新执行开路、短路全频校正即可消除线缆杂散误差。
Q3：TH2638A三参数Cs-Rs-Ls功能怎么开启？
A：按MEAS键，光标移动至功能区域，选择Cs-Rs-Ls模式，量程设置为自动，即可同步读取容量、ESR、ESL数值，仅适用于TH2638A机型。
Q4：仪器能否连接电脑自动采集数据？
A：支持，LAN、USB、RS232三种通讯方式，配套上位机软件或SCPI指令可实时读取每一组C、D测量数据与BIN分选结果。
Q5：开机后数据波动大是什么原因？
A：两类常见原因：①开机预热不足，需满30分钟再校准测量；②夹具探针氧化、接触不良，清洁探针后重新做开路短路校正。

同惠电子TH2638电容测量仪针对电容制造行业测试痛点打造，依托专项测量算法、完善工业接口、分层机型方案覆盖从小型加工厂到自动化头部产线全需求，兼顾高精度实验室检测与高速量产分选双重使用场景。设备操作流程标准化，配套完整校正、数据存储、自动分选功能，降低企业测试人工与调试成本。若需采购选型，可根据测试频率、是否需要ESL电感测量、自动化产线接口需求匹配TH2638/A/B/C对应机型，技术团队可提供产线对接、参数配置一对一技术支持，稳定支撑电容元器件品质管控全流程，问猴子那个来源于数字电桥。
