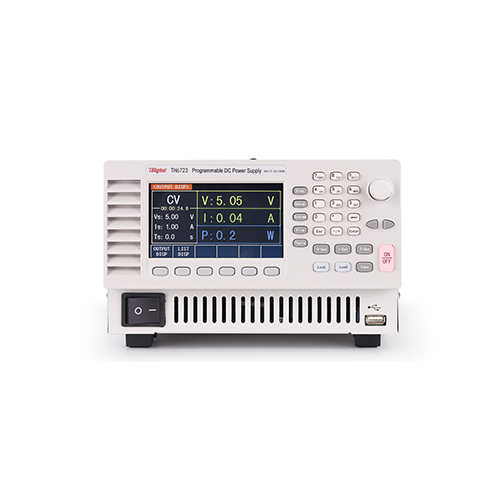

TH6723可编程开关直流电源
TH6723可编程开关直流电源 。TH6700系列是一款单通道输出、宽范围可编程开关直流电源。有三种型号,输出功率分别为360W、720W和1080W。用户可以实现两个主从串联或三个主从并联的TH6700电源,以满足更高的输出电压和输出电流要求。整个系列具有可调斜率功能。用户可以设置输出电压和电流的上升和下降时间,以避免开关瞬间浪涌电流造成的设备损坏。恒压/恒流优先选择模式可以很好地保护被测部件。传统的电源在输出接通时通常处于CV模式,这会立即......
产品描述
TH6723可编程开关直流电源。TH6700系列是一款单通道输出、宽范围可编程开关直流电源。有三种型号,输出功率分别为360W、720W和1080W。用户可以实现两个主从串联或三个主从并联的TH6700电源,以满足更高的输出电压和输出电流要求。整个系列具有可调斜率功能。用户可以设置输出电压和电流的上升和下降时间,以避免开关瞬间浪涌电流造成的设备损坏。恒压/恒流优先选择模式可以很好地保护被测部件。传统的电源在输出接通时通常处于CV模式,这会立即给电容性负载带来大的浪涌电流。当输出接通时,它可以优先在CC模式下运行,以避免突然的峰值电流并保护设备。
TH6723输出电压0-80V电流0-37.5A功率1080w
■宽量程操作,定功率输出
■高效率和高功率密度
■可编程内部电阻,仿真电池输出
■恒流优先模式, 为LED供电时减少电压和电流过冲
■主从串并联操作
■24位色4.3英寸彩色液晶屏显示
■数字键盘操作
■旋钮对电压电流值进行粗调和细1调
■定时输出时间(0-3600. 0s)
■可编程电压或电流的上升时间.

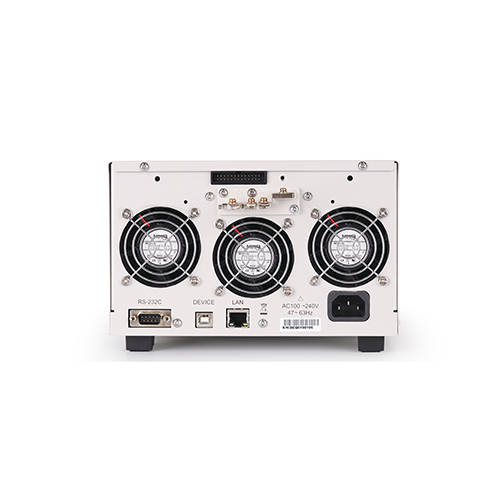

■RS232、USB HOST、 USB DEVICE、 LAN、 模拟控制接口
TH6723可编程开关直流电源具备的功能
■可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
■可编程内部电阻--仿真电池输出
电池一般具有内部电阻,在使用电池供电时,输出电压由于电池的内部电阻分压,会出现电压下跌,模拟内阻值,从而使输出电压下跌,模拟电池的真实输出。
■数据保存--记录被测件运行数据
用于记录电流、电压、时间等数据,打开记录后以1 次/s的速率开始记录,很大5000 次。接上sense端则记录被测件两端实际电压、电流值;不接sense端则记录TH6700输出的电压、电流值。结束后,仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。
■ 恒压(CV)/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式,这会瞬间给电容性负载带来一个较大的浪涌电流。恒压优先模式,用于在输出开启时获取较快的电压爬升速度,以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间,优先运行在CC模式,可以:
1. 避免突发的尖峰电流,保护器件免遭浪涌电流损坏。
2. 输出电流无过冲,用来测试恒流工作特性的待测物
TH6723技术参数
参数 | TH6711 | TH6712 | TH6713 | TH6721 | TH6722 | TH6723 | ||
输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
功率限制 | 约额定功率*105% | |||||||
电压 | 额定电压 | 0-30V | 0-30V | 0-30V | 0-80V | 0-80V | 0-80V | |
很大电压 | 31.5V | 84V | ||||||
电流 | 额定电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
很大电流 | 36A | 72A | 108A | 13.5A | 27A | 40.5A | ||
设 置 |
电压 | 范围 | 0-31.5V | 0~84V | ||||
电流 | 范围 | 0~36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
负载调节率 | 电压 | ≤20mV | ≤45mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
电源调节率 | 电压 | ≤18mV | ≤43mV | |||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
设定值解析度 | 电压 | 10mV | ||||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
回读值解析度 | 电压 | 10mV | ||||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
设定值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+10mV | ||||||
电流 (>0.1A) | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
回读值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+20mV | ||||||
电流 (>0.1A) | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms | |
差模电流 | ≤72mArms | ≤144mArms | ≤216mArms | ≤27mArms | ≤54mArms | ≤81mArms | ||
动态恢复时间 (50%-100%负载) 频率=100Hz |
恢复到0.1% + 10mV: ≤2ms | |||||||
上升时间(空载) | 10%-90% | ≤50ms | ||||||
上升时间(满载) | 10%-90% | ≤50ms | ||||||
下降时间(满载) | 90%-10% | ≤50ms | ||||||
下降时间(空载) | 90%-10% | ≤500ms | ||||||
定时器 | 设置范围 | 0-9999999(时分秒) | ||||||
启动延时 | 设置范围 | 0-99.99s | ||||||
停止延时 | 设置范围 | 0-99.99s | ||||||
斜率设置 | 电压上升 | 0.01-60V/s | 0.1-160V/s | |||||
电压下降 | 0.01-60V/s | 0.1-160V/s | ||||||
电流上升 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
电流下降 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
模拟内阻 | 设置范围 | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω | 0-5.926Ω | 0-2.963Ω | 0-1.975Ω | |
外部电压控制 (25℃±5℃) |
CV精度 | 额定输出电压±0.5% | ||||||
CC精度 | 额定输出电流±1% | |||||||
外部电阻控制 (25℃±5℃) |
CV 精度 | 额定输出电压±1.5% | ||||||
CC 精度 | 额定输出电流±1.5% | |||||||
功率因数 | 100VAC(满载) | 0.99 | ||||||
200VAC(满载) | 0.97 | |||||||
效率 | 100VAC(满载) | 75% | 76% | |||||
200VAC(满载) | 77% | 78% | ||||||
主从控制 | 主从并联 | 含主机很多并联3台 | ||||||
主从串联 | 含主机很多串联2台 | |||||||
保护 | 过压OVP | 3-33V | 3-33V | 3-33V | 8-88V | 8-88V | 8-88V | |
过流OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | 1.35-14.18A | 2.7-28.35A | 4.05-42.53A | ||
过温OTP | 内部温度上升决定 | |||||||

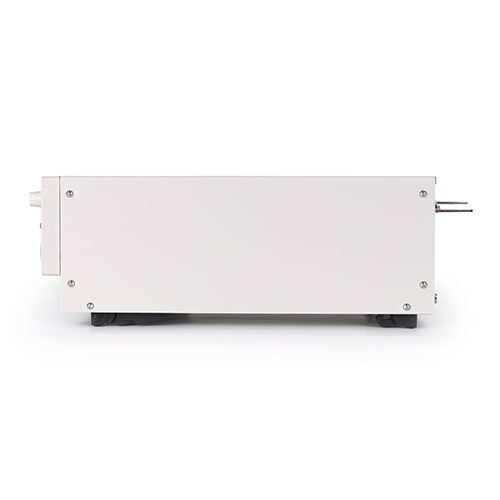

体积和重量 | 外形体积(mm) | 215(W)×146(H)×420(D) | ||||||
上架体积(mm) | 215(W)×132(H)×420(D) | |||||||
重量(净重) | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
供电电源 | 88-265VAC,50/60HZ | |||||||
注: l 电源调节率(88-132VAC 或 170-265VAC,恒载) l 负载调解率(空载-满载,恒输入电压) l 上升时间(额定输出电压 10%-90%,带额定电阻负载) l 下降时间(额定输出电压 90%-10%,带额定电阻负载) l 动态恢复时间(负载从额定输出电流的 50%至 100%变化时,输出电压在额定输出的0.1%+10mV 范围内恢复的时间) |
